Jak zaprojektować ekranowanie elektromagnetyczne dla półprzewodzącej komory czystej z SiC

Jak zaprojektować ekranowanie elektromagnetyczne dla półprzewodzącej komory czystej z SiC

2026-08-21

Jak zaprojektować osłonę elektromagnetyczną dla półizolacyjnego czystości SiC

Osłona elektromagnetyczna staje się ważnym elementem w projektowaniu pomieszczeń czystego do produkcji półizolacji podłoża SiC.

Ponieważ półizolacyjne substraty SiC mają wysoką rezystywność elektryczną, zewnętrzne pola elektromagnetyczne mogą wpływać na rozkład ładunku i potencjał elektryczny powierzchni.Odpowiednia konstrukcja osłon może pomóc w zmniejszeniu tych zakłóceń w wrażliwych procesach półprzewodników.

Czy całe pomieszczenie czyste wymaga osłony elektromagnetycznej?

Nie koniecznie.

Półizolacyjne pomieszczenie czyste SiC należy podzielić na warunki ekspozycji podłoża, wrażliwość procesu i wrażliwość urządzenia na działanie elektromagnetyczne.

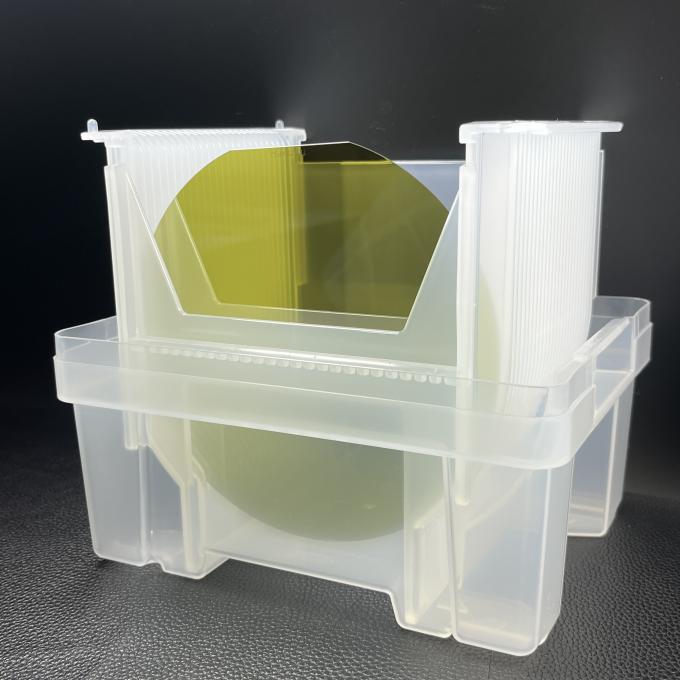

Kiedy płytki pozostają w zamkniętych nośnikach, nośnik sam może zapewnić pewien poziom ochrony elektromagnetycznej.Do nośników płytek mogą być stosowane materiały polimerowe o przewodzącej mocy lub struktury polimerowe powlekane metalu, a obudowa nośnika powinna być uziemiona elektrycznie.

Gdy płytki zostaną usunięte z nośnika i wystawione bezpośrednio na środowisko czystych pomieszczeń, osłona na poziomie budynku staje się ważniejsza.



29_

Obszary krytyczne dla osłony elektromagnetycznej

Obszar fotolitografii

Po powleczeniu fotorezystycznym powierzchnia podłoża może stać się szczególnie wrażliwa na zmiany potencjału elektrycznego.Osłona elektromagnetyczna może pomóc utrzymać jednolitość powłoki i dokładność litografii.

Obszar CMP

Kontrola potencjału powierzchniowego jest ważna dla utrzymania stabilnego zachowania osadu i stałej wydajności polerowania.

Obszar kontroli

Systemy kontrolne wiązki elektronów i wiązki jonów są bardzo wrażliwe na zakłócenia elektromagnetyczne, dlatego zaleca się niezależną ochronę osłoną w krytycznych obszarach kontroli.

Wspólne konstrukcje osłon

Wykorzystanie urządzeń do monitorowania i monitorowania emisji promieniowania powietrza

  • Płyty metalowe
  • Warstwa metalowej siatki
  • Wbudowane konstrukcje osłon przewodzących

Można je zainstalować na ścianach, sufitach i podłodze.

Do najczęściej używanych materiałów ochronnych należą:

  • Płyty miedziane
  • Płyty stalowe ocynkowane
  • Płyty ze stali nierdzewnej

Grubość i strukturę warstwy osłony należy wybrać w zależności od wymaganej skuteczności osłony i docelowego zakresu częstotliwości.

Skuteczność osłony celu

Różne zakresy częstotliwości wymagają różnych celów osłony.

Zakres częstotliwości Skuteczność osłony celu
Pole magnetyczne o częstotliwości mocy ≥ 20 dB
Pole elektryczne częstotliwości radiowych, 1 MHz1 GHz ≥ 40 dB
Częstotliwość mikrofalowa > 1 GHz ≥ 30 dB

Rzeczywiste cele należy określić w zależności od tego, czy ekspozycja elektromagnetyczna na określonych częstotliwościach może generować wystarczający ładunek indukowany, aby wpłynąć na stabilność lub wydajność procesu.

Utrzymanie ciągłości osłony

Warstwa osłonowa jest skuteczna tylko wtedy, gdy jej ciągłość elektryczna jest odpowiednio utrzymywana.

Ważne względy projektowe obejmują:

  • O masie przekraczającej 10 kg
  • Pozycja ISOFIX
  • Okna wentylacyjne z przewodnikiem fal dla otworów
  • Płyty uszczelniające przewodzące na drzwiach
  • Kontakt elektryczny o całym obwodzie pomiędzy ramami drzwiami a taśmami uszczelniającymi

Niewielkie przerwy, szczeliny lub źle zaprojektowane otwory mogą zmniejszyć ogólną wydajność osłony.

Uziemienie systemu osłon

Warstwa osłony powinna korzystać z systemu uziemienia o niskiej impedancji z uziemieniem w jednym punkcie.

Zalecana odporność uziemienia wynosi ≤1 Ω.

Wielokrotne punkty uziemienia mogą tworzyć pętle uziemienia, a prądy indukcyjne przepływające przez te pętle mogą generować wtórne pola magnetyczne i zmniejszać skuteczność systemu osłony.

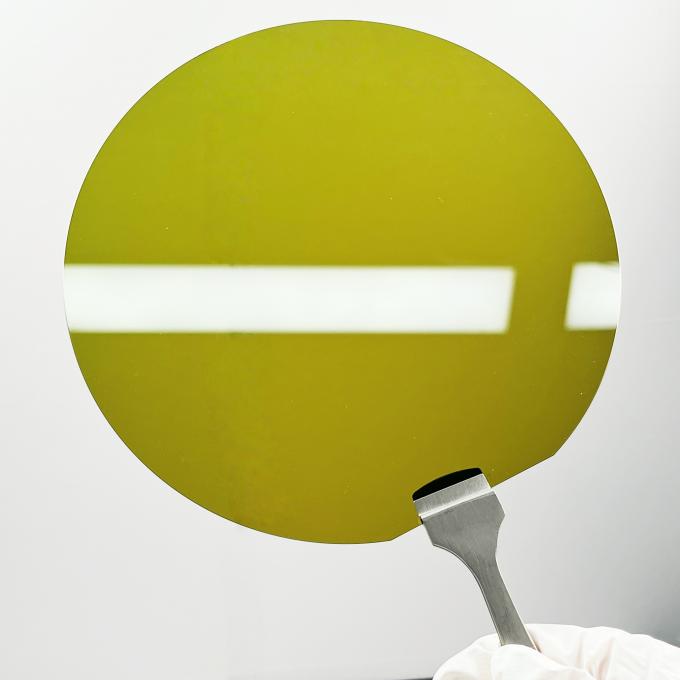

SiC wafer

Wniosek

Skuteczna osłona elektromagnetyczna w produkcji półizolacji SiC nie polega jedynie na dodaniu metalowych paneli do czystych pomieszczeń.

Udaną konstrukcję muszą zintegrować materiały osłon, ciągłość strukturalną, otwory, drzwi, uziemienie, nośniki płytek i strefy procesu.

Skupiając zasoby zabezpieczające na fotolitografii, CMP i obszarach inspekcyjnych,producenci półprzewodników mogą zbudować bardziej ukierunkowane środowisko kontroli elektromagnetycznej, unikając jednocześnie niepotrzebnej osłony w całym obiekcie.
