| Nazwa marki: | zmkj |
| Numer modelu: | GaN-FS-CU-C50-SSP 2 cale |
| MOQ: | 10SZT. |
| Cena £: | 1200~2500usd/pc |

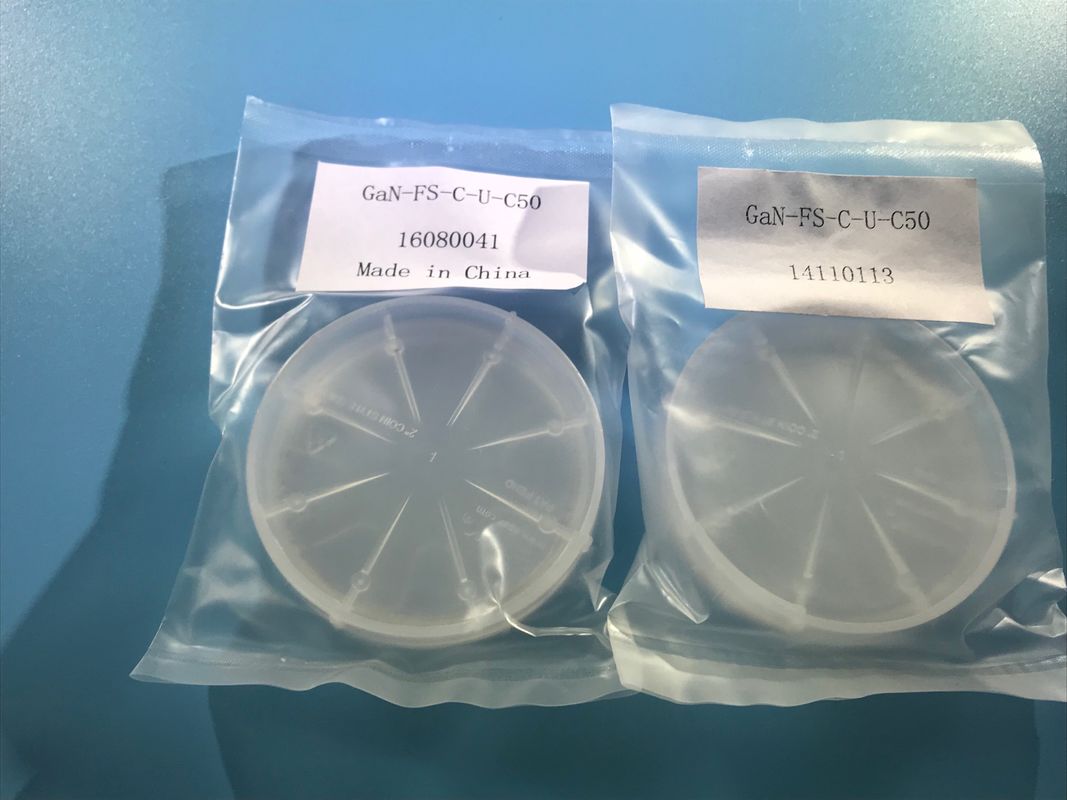

| Szczegóły opakowania: | pojedynczy wafelek w opakowaniu próżniowym |
| Warunki płatności: | T/T |
2calowy szablon podłoża GaN,Wafer GaN dla LED, półprzewodzący Wafer azotanu galiu dla ld, szablon GaN, mocvd Wafer GaN, wolno stojące Wafery GaN według rozmiaru,mocvd płytka z azotkiem galium 10x10 mm,5x5mm, 10x5mm płytki GaN, niepolarne wolno stojące podłoża GaN ((płaszczyzna i płaszczyzna m)
III - Nitryd 2 INCH Wolno stojąca płytka GaN dla urządzenia zasilania wyświetlacza projekcji laserowej
Charakterystyka płytki GaN
Azotany galliowe to jeden z rodzajów szeroko-przepuszczalnych związków półprzewodników.
Wysokiej jakości, jednokrystaliczny podłoże, wykonane za pomocą oryginalnej metody HVPE i technologii przetwarzania płytek, która została pierwotnie opracowana przez ponad 10 lat w Chinach.Rysy są bardzo krystaliczne.Substraty GaN są stosowane do wielu rodzajów zastosowań, dla białych diod LED i LD ((fioletowe, niebieskie i zielone).rozwój postępuje w zakresie zastosowań urządzeń elektronicznych o mocy i wysokiej częstotliwości.
Zakazane pasmo (emitowanie i absorpcja światła) obejmuje ultrafioletowe, światło widzialne i podczerwone.
Specyfikacja 2 cali wolno stojących substratów GaN
| n-typ | p-typ | Pozostałe | |
|---|---|---|---|
| n [cm-3] | do 1019 | - | - |
| p [cm-3] | - | do 1018 | - |
| p [cm-3] | 10-3-10-2 | 102-103 | 109-1012 |
| Ściany2/Vs] | do 150 | - | - |
| Całkowita zmiana grubości (TTV)/μm | < 40 | < 40 | < 40 |
| Łuk/μm | < 10 | < 10 | < 10 |
| FWHM [arcsec] krzywej kołysania promieniowania rentgenowskiego, powierzchnia gotowa do epi, przy szczelinie 100 μm x 100 μm | < 20 | ||
| Gęstość wychylenia [cm]-2] | < 105 | ||
| Wymagania dotyczące: | Na żądanie | ||
| Wykończenie powierzchni | W formie ciętej / mielonej Wyroby z włókien sztucznych Optycznie wypolerowane (RMS < 3 nm) Epi-przygotowany (RMS < 0,5 nm) |
||
Zalety niniejszej specyfikacji
| Mniejsza krzywizna | Mniej zwichnięć | Więcej nośników prądu | |
| Lasery | Wyższe plony | Dolne napięcie progowe | Wyższa moc |
| Światła LED | Większa wydajność (IQE) | ||
| Transistory | Obniżony prąd wycieku | Wyższy po | |
Zastosowanie:
GaN może być stosowany w wielu dziedzinach, takich jak wyświetlacz LED, wykrywanie i obrazowanie wysokiej energii,
Wyświetlacz projekcji laserowej, urządzenie zasilanie itp.
![]()
O naszej fabryce OEM
![]()
Nasza wizja Factroy Enterprise
Z naszej fabryki dostarczymy wysokiej jakości podłoże GaN i technologię aplikacyjną dla przemysłu.
Wysokiej jakości materiał GaN jest czynnikiem ograniczającym stosowanie nitridów III, np. długi okres trwania
i wysokiej stabilności LD, wysokiej mocy i wysokiej niezawodności urządzeń mikrofalowych, wysokiej jasności
i wysokiej wydajności, energooszczędne diody LED.
Często zadawane pytania
P: Co możesz dostarczyć logistyki i kosztów?
(1) Akceptujemy DHL, Fedex, TNT, UPS, EMS, SF itp.
(2) Jeśli masz swój własny numer ekspresowy, to świetnie.
Jeśli nie, możemy pomóc w dostarczeniu.
P: Jaki jest czas dostawy?
(1) W przypadku produktów standardowych, takich jak płytki o średnicy 2 cala 0,33 mm.
W przypadku zapasów: dostawa następuje w ciągu 5 dni roboczych od daty zamówienia.
W przypadku produktów na zamówienie: dostawa odbywa się w ciągu 2 lub 4 tygodni roboczych od daty zamówienia.
P: Jak zapłacić?
100% T/T, Paypal, West Union, MoneyGram, bezpieczna płatność i gwarancja handlowa.
P: Jaki jest MOQ?
(1) W przypadku zapasów MOQ wynosi 5 sztuk.
(2) W przypadku produktów spersonalizowanych MOQ wynosi 5-10 sztuk.
To zależy od ilości i techniki.
P: Czy ma pan raport z inspekcji materiału?
Możemy dostarczać raporty ROHS i raporty do naszych produktów.
Pakiet
