Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: ZMSH
Model Number: GaN-on-Si Wafer

Zapłata:

Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Najlepsza cena Kontakt

Szczegóły informacji

Polerowane: DSP SSP Stężenie dopingu: Stężenie pierwiastka dopingu 1 × 10^16 - 1 × 10^18 Cm^-3
Gęstość wad: ≤ 500 cm2 Warunki przechowywania: Środowisko przechowywania wafli Temperatura 20-25°C, wilgotność ≤60%
Mobilność: 1200 ~ 2000 Gęstość: 350 + 10um
Płaskość: Płaskość powierzchni wafla ≤0,5 μm Średnica: 2-8 cali
Podkreślić:

8-calowa płytka GaN-on-Si

,

111 Epitaxy Wafer GaN na Si

,

110 GaN-on-Si Epitaxy Wafer

opis produktu

8-calowy GaN-on-Si Epitaxy Wafer 110 111 110 N-type P-type Customization Półprzewodnik RF LED

Opis płytek GaN na Si:

8-calowe płytki GaN-on-Si MMIC i Si CMOS (powyżej, po lewej) są zintegrowane w 3D w skali płytki.Substrat Si płytki krzemowej na izolatorze jest całkowicie usuwany poprzez szlifowanie i selektywne wytłaczanie na mokro, aby zatrzymać się przy zakopanym tlenku (BOX)Przewody do tylnej części CMOS i do górnej części obwodu GaN są wytarte oddzielnie i połączone ze sobą górnym metalem.Pionowa integracja minimalizuje rozmiar chipa i zmniejsza odległość międzyłączenia, aby zmniejszyć straty i opóźnieniaOprócz podejścia do wiązań tlenkowo-tlenkowych, prowadzone są prace nad rozszerzeniem możliwości podejścia integracji 3D poprzez wykorzystanie połączeń hybrydowych wiązań,który umożliwiłby bezpośrednie połączenia elektryczne między dwiema płytkami bez oddzielnych przewodów do obwodów GaN i CMOS.

Charakter płytek GaN na Si:

Wysoka jednolitość
Niski prąd przecieku
Wyższe temperatury pracy
Doskonała charakterystyka 2DEG
Wysokie napięcie awaryjne (600V-1200V)
Niski opór włączania
Wyższe częstotliwości przełączania
Większe częstotliwości operacyjne (do 18 GHz)

Proces zgodny z CMOS dla MMIC GaN-on-Si

Wykorzystanie podłoża Si o średnicy 200 mm i narzędzi CMOS obniża koszty i zwiększa wydajność

Integracja 3D GaN MMIC w skali płytki z CMOS w celu zwiększenia funkcjonalności z lepszymi korzyściami w zakresie rozmiaru, wagi i mocy



Formy płytek GaN-on-Si:



Pozycja Azotyn galium na płytce krzemowej, GaN na płytce krzemowej
Cienka folia GaN 00,5 μm ± 0,1 μm
Orientacja GaN C-Plane (0001)
Ga-człowiek < 1 nm, jako dorosły, gotowy do EPI
Twarz N Doping typu P/B
Polarność Ga-człowiek
Typ przewodzenia Niedoping/typ N
Gęstość defektów makro < 5 cm^2
  Substrat płytek krzemowych
Orientacja < 100>
Typ przewodzenia N-typ/P-doping lub P-typ/B-doping
Wymiar: 10 x 10 x 0,5 mm 2 cala 4 cala 6 cala 8 cala
Odporność 1-5 ohm-cm, 0-10 ohm-cm, < 0,005 ohm-cm lub inne

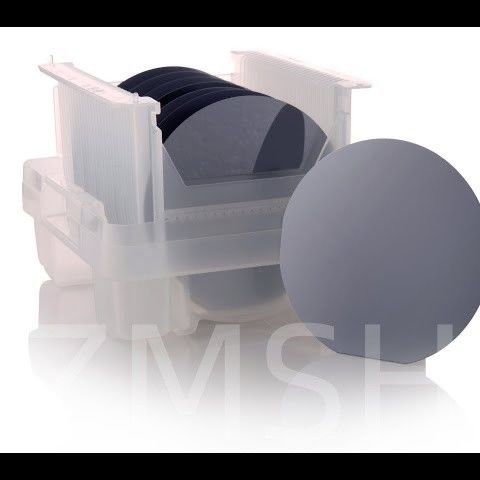

Fizyczne zdjęcie płytek GaN-on-Si:



8calowy płytka GaN-on-Si Epitaxy 110 111 110 N typ P typ personalizacja półprzewodnik RF LED 08calowy płytka GaN-on-Si Epitaxy 110 111 110 N typ P typ personalizacja półprzewodnik RF LED 1







































Zastosowanie płytek GaN-on-Si:



1Oświetlenie: Substraty GaN-on-Si są stosowane w produkcji diod emitujących światło o wysokiej jasności (LED) do różnych zastosowań, takich jak oświetlenie ogólne, oświetlenie samochodowe,oświetlenie tła dla wyświetlaczyGaN LED są energooszczędne i trwałe.
2Elektronika energetyczna: Substraty GaN-on-Si są wykorzystywane w produkcji urządzeń elektronicznych o wysokiej prędkości elektronowej, takich jak tranzystory o wysokiej mobilności elektronicznej (HEMT) i diody Schottky'ego.Urządzenia te są stosowane w zasilaniu, falowników i przetworników ze względu na ich wysoką wydajność i szybkie prędkości przełączania.
3. Komunikacja bezprzewodowa: Substraty GaN-on-Si są wykorzystywane w rozwoju urządzeń RF o wysokiej częstotliwości i mocy dla systemów komunikacji bezprzewodowej, takich jak systemy radarowe, komunikacja satelitarna,i stacji bazowychUrządzenia GaN RF zapewniają wysoką gęstość mocy i wydajność.
4. Samochody: Substraty GaN-on-Si są coraz częściej stosowane w przemyśle motoryzacyjnym do zastosowań takich jak ładowarki pokładowe, konwertery DC-DC i napędy silników ze względu na ich wysoką gęstość mocy,wydajność i niezawodność.
5Energia słoneczna: w produkcji ogniw słonecznych można stosować substraty GaN-on-Si,gdzie ich wysoka wydajność i odporność na uszkodzenia promieniowania mogą być korzystne dla zastosowań kosmicznych i skoncentrowanej fotowoltaiki.
6Czujniki: Substraty GaN-on-Si mogą być wykorzystywane w rozwoju czujników do różnych zastosowań, w tym czujników gazowych, czujników UV i czujników ciśnienia,ze względu na ich wysoką wrażliwość i stabilność.
7Biomedyczne: Substraty GaN-on-Si mają potencjalne zastosowania w urządzeniach biomedycznych do wykrywania, obrazowania i terapii ze względu na ich biokompatybilność, stabilność,i zdolność do pracy w trudnych warunkach.
8Elektronika użytkowa: Substraty GaN-on-Si są stosowane w elektronikach użytkowych do różnych zastosowań, takich jak ładowanie bezprzewodowe, adaptery zasilania,i obwody o wysokiej częstotliwości ze względu na ich wysoką wydajność i kompaktowy rozmiar.

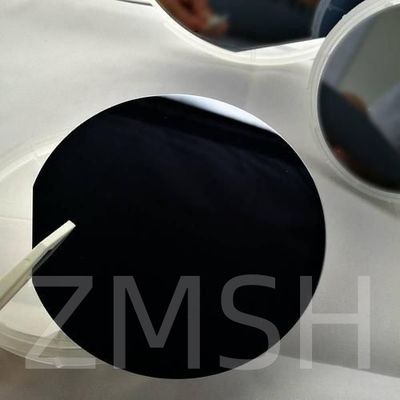

Obraz zastosowania płytek GaN-on-Si:



8calowy płytka GaN-on-Si Epitaxy 110 111 110 N typ P typ personalizacja półprzewodnik RF LED 2



Częste pytania:



1.P: Jaki jest proces GaN na krzemowym?
Odpowiedź: Technologia układania 3D. Po oddzieleniu płytka dawcy krzemu rozdziela się wzdłuż osłabionej płaszczyzny krystalicznej, pozostawiając w ten sposób cienką warstwę materiału kanału krzemu na płytce GaN.Ten kanał krzemowy jest następnie przetwarzany w krzemowe tranzystory PMOS na płytce GaN.

2.P: Jakie są zalety azotanu galiu w stosunku do krzemu?
A: Azotyn galliowy (GaN) jest bardzo twardym, mechanicznie stabilnym, binarnym półprzewodnikiem III/V. Z większą wytrzymałością rozpadu, szybszą prędkością przełączania,wyższa przewodność cieplna i niższy rezystancja, urządzenia zasilania oparte na GaN znacznie przewyższają urządzenia na bazie krzemu.
