Wprowadzenie produktu

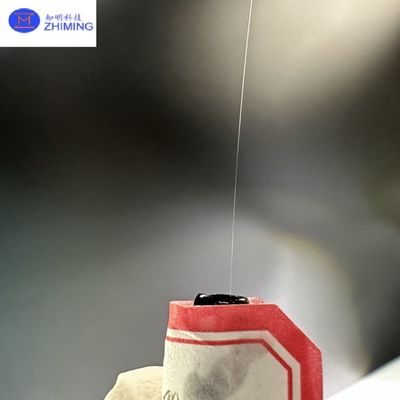

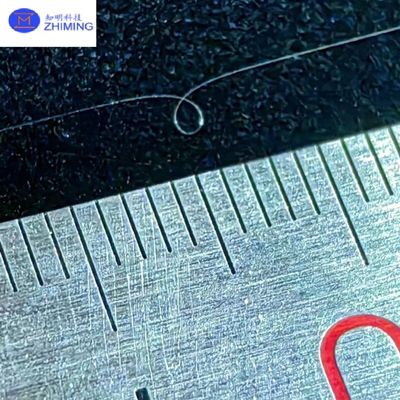

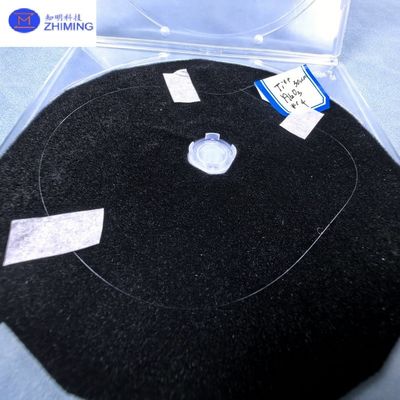

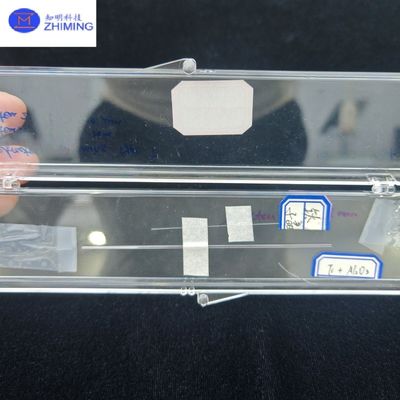

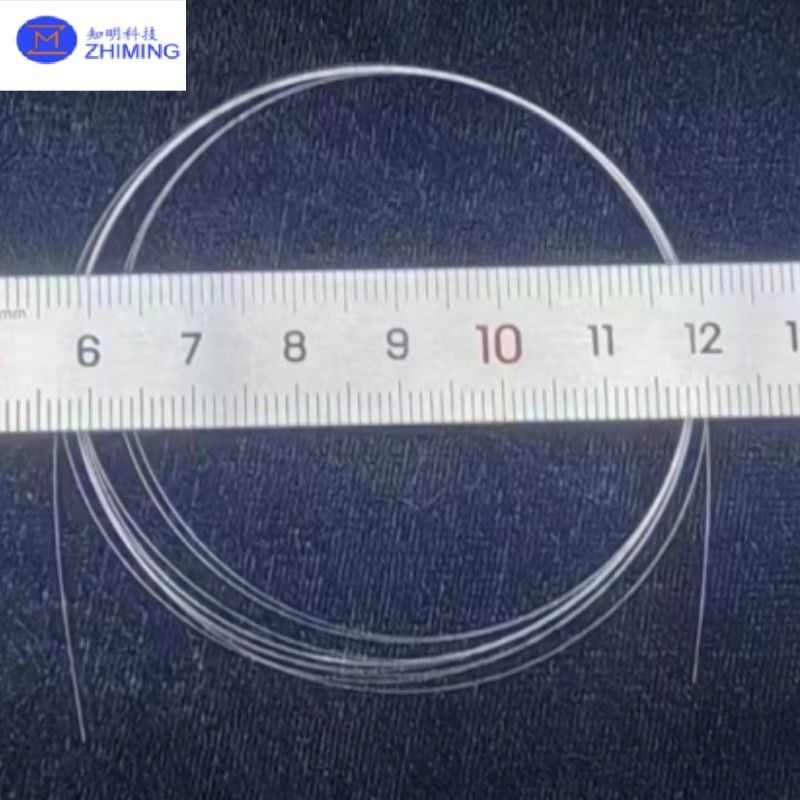

Sapfir, czyli jednokrystaliczny tlenek aluminium (Al203), jest materiałem o wysokiej wytrzymałości mechanicznej, odporności na korozję chemiczną i dobrej przewodności cieplnej, o temperaturze topnienia do 2072°C.ZMSH może dostarczać włókna optyczne z szafiru o średnicy 75 ~ 500umWłókna optyczne w kształcie koniu mogą zapewnić większą energię przesyłu światła bez poświęcania elastyczności włókna optycznego:do włókien optycznych o średnicy większej niż 100um, rękawki PTFE lub złącza światłowodowe są opcjonalne, a inne rodzaje włókien optycznych są opcjonalne, takie jak włókna optyczne dopyzowane AI203, dopyzowane YAG i dopyzowane YAG.

Zasada działania światłowodu safirowego

Włókna optyczne safirowe wykorzystują swoje unikalne właściwości materiałowe i mechanizmy optyczne, aby umożliwić wydajną transmisję sygnału świetlnego w ekstremalnych środowiskach.

Materiał i produkcja

Saphir o wysokiej czystości: topi się w temperaturze 2072°C, jest odporny na korozję/promieniowanie i wytrzymuje ekstremalne temperatury (od -269°C do 1900°C).

Wytwarzanie LHPG: włókna formowane laserowo (75 ‰ 500 μm) z pokryciem powietrza dla minimalnej straty optycznej.

Mechanizm optyczny

TIR: wysoki wskaźnik załamania (~1,76) uwięzi rdzenia światła skutecznie (NA do 1,4).

Niskie tłumienie: 0,5-1,0 dB/m w pobliżu IR dla transmisji lasera o dużej mocy.

Główne zalety

Wytrzymałość mechaniczna: 2200 MPa wytrzymałość na rozciąganie, przewyższa krzemionkę.

Odporność na działanie środowiska: stabilna w próżni, promieniowaniu (100 kGy γ-ray) i ekspozycji chemicznej.

Specyfikacje działania

Wnioski

1. Ultra-High-Temp Industrial Sensing

• Monitorowanie poziomu stopionych metali w hutnictwie

• Diagnostyka spalania w czasie rzeczywistym w silnikach odrzutowych

2Systemy optyczne w głębokim kosmosie

• Odporne na korozję połączenia danych dla lądowników Wenus

• Przekazywanie sygnału o odporności na promieniowanie w kosmicznych statkach napędzanych energią jądrową

3Zaawansowane rozwiązania medyczne

• Sondu chirurgiczne do ablacji laserowej o dużej mocy

• Zestawy do obrazowania wieloaspektralnego do mikroskopii

4- Badania naukowe

• Diagnostyka plazmowa w reaktorach syntezowych

• Analiza widmowa in situ pod bardzo wysokim ciśnieniem (aplikacje DAC)

Pytania i odpowiedzi

P1: Kluczowe zalety względem włókien krzemianowych?
Odpowiedź: Działa nieprzerwanie w temperaturze 1600°C przez ponad 500 godzin (w porównaniu z limitem 400°C/1h dla krzemionu) z 10 razy większą odpornością na promieniowanie, co czyni go idealnym do zastosowań jądrowych/kosmicznych.

P2: Jak rozwiązywać problem kruchości szafiru?
A: Proprietary Gradient Interface Technology funkcje:

• Powierzchnia przeciwprężeniowa z stopów tytanu (zapobiega utracie w mikrokręcaniu)

• Polerowanie powierzchni w nanoskali (gęstość wad < 0,1/cm2)
