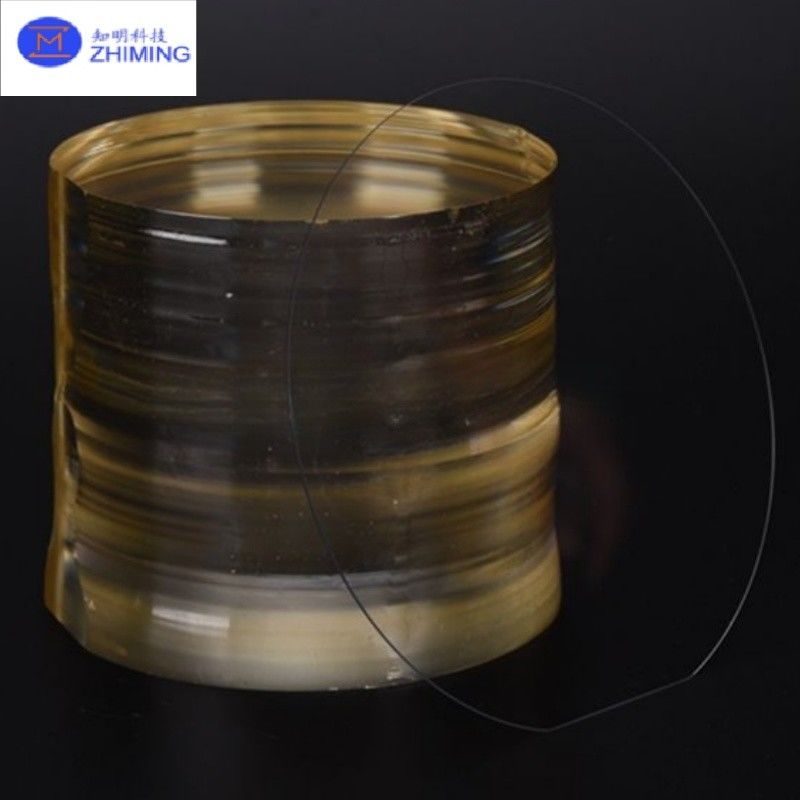

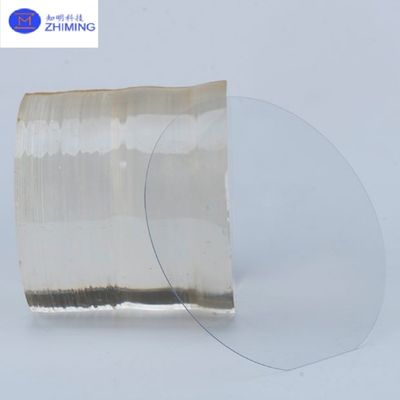

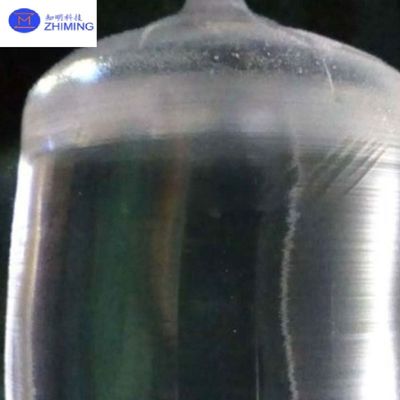

Litium Niobate LiNbO3 Kryształowy ingot wysokiej częstotliwości SAW
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Czas dostawy: | 8 tygodni |
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | WAFE LINBO3 klasy optyczne | Temperatura Curie: | 1142 ± 2,0 ℃ |
|---|---|---|---|
| Kąt cięcia: | X/Y/Z itp | Średnica/rozmiar: | 2 "/3"/4 "/6"/8 " |
| TTV: | <3 µm | Opakowanie: | 25pcs na pudełko |
| Podkreślić: | Wysokiej częstotliwości LiNbO3 Crystal Ingot,SAW LiNbO3 Kryształowy ingot,Wysokiej częstotliwości SAW LiNbO3 Crystal Ingot |
||
opis produktu
Niobat litu (LiNbO3) Krystal EO/PO Komponenty Obrona telekomunikacyjna Wysokiej częstotliwości SAW
Wprowadź
Niobat litu (LN) jest materiałem ferroelektrycznym o doskonałych właściwościach elektrooptycznych, nieliniowych i piezoelektrycznych.
Kryształy niobatu litu są niezbędnymi materiałami do przewodników fal optycznych, telefonów komórkowych, czujników piezoelektrycznych, modulatorów optycznych i różnych innych zastosowań optycznych liniowych i nieliniowych.
Głównym zastosowaniem niobatu litu (LN) są urządzenia do wykonywania fal akustycznych powierzchniowych (SAW) w sprzęcie telekomunikacyjnym.
W komunikacji głosowej i danych urządzenia SAW, takie jak filtry SAW i dupleksy SAW, są instalowane w sprzęcie komunikacyjnym jako filtry zapobiegające hałasowi i zakłóceniom.Kryształy niobatu litu (LN) są również wykorzystywane w zastosowaniach optycznych.
Niobat litu (LiNbO3) jest materiałem ferroelektrycznym odpowiednim do różnych zastosowań.i właściwości piezoelektryczneDo zastosowań wykorzystujących duże współczynniki elektrooptyczne LN należą modulacja optyczna w podczerwieni i przełączanie Q.
Zastosowania wykorzystujące duży nieliniowy współczynnik d LiNbO3 obejmują oscylację parametryczną optyczną, mieszanie różnicy częstotliwości do generowania dostosowalnych długości fal podczerwieni,i generacji drugiej harmonii.
Do zastosowań wykorzystujących jego właściwości piezoelektryczne należą przetworniki ultradźwiękowe i urządzenia SAW.
Specyfikacja
| Materiał | Poziom optycznyWafelki LiNbO3 | |
| Temperatura Curie | 1142±2,0°C | |
| Kąt cięcia | X/Y/Z itd. | |
| Średnica/rozmiar | 2", 3", 4", 6", 8". | |
| Tol ((±) | < 0,20 mm | |
| Gęstość | 0.1 ~ 0,5 mm lub więcej | |
| Główne mieszkanie | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Pochyl się | - 30 | |
| Warp. | < 40 μm | |
| Orientacja płaska | Wszystkie dostępne | |
| Rodzaj powierzchni | Politykowane z jednej strony/politykowane z dwóch stron | |
| Strona wypolerowana Ra | < 0,5 nm | |
| S/D | 20/10 | |
| Kryteria krawędzi | R=0,2 mm lub Bullnose | |
| Optyczne dopingowane | Fe/Zn/MgO itp. dla płyt LN< klasy optycznej | |
| Kryteria powierzchni płytki | Indeks załamania | No=2.2878/Ne=2.2033 @632nm długość fali |
| zanieczyszczenia, | Żadnego | |
| Cząsteczki ¢> 0,3 μm | > 30 | |
| Oszczędzaj, szczuplaj. | Żadnego | |
| Wady | Brak pęknięć, zadrapań, śladów piły, plam | |
| Opakowanie | ilość/sklepka z płytkami | 25 sztuk na pudełko |
Właściwości.
- Nie.Właściwości termiczne
Z punktu widzenia cieplnego kryształy niobatu litu (LiNbO3) wykazują doskonałą stabilność.Co oznacza, że zachowują własności piezoelektryczne nawet w podwyższonych temperaturach.Ta stabilność termiczna zapewnia niezawodną funkcjonalność w warunkach wysokiej temperatury, zwiększając ich praktyczność w zastosowaniach o wysokiej temperaturze.
- Nie.Właściwości mechaniczne
Z mechanicznego punktu widzenia niobat litu jest stosunkowo twardy i trwały.Ta cecha zwiększa jego odporność na stres fizyczny, co czyni go idealnym do zastosowań wymagających wytrzymałości mechanicznej.
Właściwości akustoptyczne- Nie.
Kryształy niobatu litu wykazują niezwykłe właściwości akustoptyczne, charakteryzujące się wysokimi współczynnikami akustoptycznymi.umożliwiające modulację światła za pomocą dźwiękuTa właściwość jest szeroko wykorzystywana w urządzeniach akustoptycznych.
- Nie.Właściwości ferroelektryczne
LiNbO3 jest kryształem ferroelektrycznym, co oznacza, że wykazuje spontanicznie spolaryzowane domeny, które mogą być przekierowywane przez zewnętrzne pole elektryczne.Modulatory elektrooptyczne, oraz innych zastosowań wymagających precyzyjnej kontroli polaryzacji.
- Nie.Właściwości fizyczne
Kluczowym atrybutem kryształów niobatu litu jest ich znacząca nieliniowość optyczna, co stanowi podstawę ich szerokiej użyteczności w optyce.rozdzielające światło uderzające na dwa ortogonalnie spolaryzowane wiązki.
Właściwości chemiczne
LiNbO3 wykazuje wyjątkową stabilność chemiczną, co czyni go bardzo atrakcyjnym w różnych zastosowaniach.umożliwiające stosowanie w środowiskach, w których niezbędna jest odporność chemiczna.
Właściwości elektryczne
Jako materiał piezoelektryczny, niobat litu wyjątkowo przekształca naprężenie mechaniczne w ładunek elektryczny.
- Nie.Właściwości optyczne
Kryształy niobatu litu posiadają doskonałe właściwości optyczne, w tym wysoką przepustowość w zakresie widmowym do średniej podczerwieni.To szerokie okno transmisji odgrywa kluczową rolę w zastosowaniach optycznych, umożliwiające skuteczne rozprzestrzenianie się i interakcję światła.
Zastosowania niobatu litu (LiNbO3)
Aplikacje piezoelektryczne
Kryształy niobatu litowego wykazują wyjątkową wydajność piezoelektryczną ze względu na wysoką temperaturę Curie.
Niski współczynnik temperatury piezoelektryczności, wysoki współczynnik sprzężenia elektromechanicznego, niskie straty dielektryczne, stabilne właściwości fizyko-chemiczne, doskonała obróbkowość,i zdolność do wytwarzania dużychW porównaniu z konwencjonalnymi materiałami piezoelektrycznymi, takimi jak kwarc, niobat litu charakteryzuje się wyższą prędkością akustyczną, co umożliwia opracowanie urządzeń o wysokiej częstotliwości.
Właściwości te sprawiają, że niobat litu nadaje się do rezonatorów, przetworników, linii opóźniających, filtrów i innych komponentów.Aplikacje obejmują obszary cywilne, takie jak komunikacja mobilna, łączności satelitarnej, przetwarzania sygnałów cyfrowych, telewizji, nadawania, radaru i teledetekcji, a także sektorów wojskowych, w tym elektronicznych środków przeciwdziałających, bezpieczników,i systemy kierownicze.
Aplikacje optyczne
Poza własnościami piezoelektrycznymi, kryształy niobatu litu (LiNbO3) wykazują bogate efekty fotoelektryczne,z efektami elektrooptycznymi i nieliniowymi efektami optycznymi, które są szczególnie widoczne i szeroko stosowaneDodatkowo kryształy LiNbO3 mogą być wytwarzane w wysokiej jakości przewodniki fal optycznych za pomocą wymiany protonów lub dyfuzji tytanu, a kryształy okresowo polerowane za pomocą odwrócenia polerowania.Możliwości te umożliwiają ich zastosowanie w modulacjach elektrooptycznych., modulatory fazowe, zintegrowane przełączniki optyczne, elektrooptyczne przełączniki Q, elektrooptyczne deflektory, czujniki wysokiego napięcia, czujniki fal,oscylatory parametryczne Ponadto, komponenty na bazie LiNbO3, takie jak dwustrzewne pryzmaty klinie, urządzenia optyczne holograficzne, detektory pirogłowe podczerwone,Zgłoszono również występowanie laserów prowadzących fale z erbium..
Pytania i odpowiedzi
P1: Czym jest niobat litu (LiNbO3)? Jakie są jego podstawowe właściwości?
A1:
Niobat litu (LiNbO3) jest materiałem ferroelektrycznym o kluczowych właściwościach:
Efekt elektrooptyczny: umożliwia sterowanie światłem dla modulatorów optycznych dużych prędkości.
Optyka nieliniowa: obsługuje konwersję częstotliwości (np. generowanie drugiej harmonii).
Efekt piezoelektryczny: przekształca naprężenie mechaniczne w sygnały elektryczne dla czujników.
Wysoka temperatura Curie (~1142°C): stabilna w ekstremalnych warunkach.
Szeroka przejrzystość optyczna: skuteczna od 400 nm (widoczne) do 5 μm (średnio podczerwone).
P2: Jakie są główne zastosowania niobatu litu?
A2:
Główne zastosowania obejmują:
Komunikacja optyczna: modulatory, multipleksery podziału długości fali.
Optyka nieliniowa: Lasery (OPO, SHG), oscylacja parametryczna optyczna.
Urządzenia piezoelektryczne: filtry SAW, przetworniki ultradźwiękowe.
Urządzenia elektrooptyczne: przełączniki Q, przełączniki fotoniczne.
Obrona i lotnictwo: radary, elektroniczne środki przeciwdziałania, detektory promieniowania.
P3: Czym jest niobat litu?
A13:
Niobat litu (LiNbO3) jest materiałem ferroelektrycznym o właściwościach elektrooptycznych, piezoelektrycznych i nieliniowych.
