Abstrakt

Rury szafirowe wytwarzane metodą EFG (Edge-defined Film-fed Growth) i polerowane na obu końcach stają się kluczowym elementem zaawansowanych systemów laserowych i optycznych.Znane z wyjątkowej trwałościW związku z tym, że EFG jest najbardziej elastyczny i odporny na ekstremalne warunki środowiskowe, zapirowe rurki EFG stają się wyborem dla inżynierów i projektantów, którzy potrzebują materiałów przejrzystych o wysokich osiągach.Rury te oferują wyjątkowe połączenie twardości mechanicznej, stabilność termiczna i przejrzystość szerokiego spektrum, co czyni je idealnymi do zastosowań od laserów o dużej mocy po komory przetwarzania półprzewodników.Zbadaliśmy cechy charakterystyczne, korzyści i praktyczne zastosowania podwójnie wypolerowanych EFG.

Właściwości rurki safirowej

Sapphire (jednokrystaliczny tlenek aluminium, Al2O3) jest jednym z najtwardszych i najbardziej stabilnych chemicznie materiałów dostępnych do komponentów optycznych.Po wytworzeniu w rurę metodą EFG, a następnie polerowaniu podwójnym, uzyskuje zestaw właściwości szczególnie odpowiednich do zastosowań przemysłowych i naukowych o wysokiej precyzji.


1Wyjątkowa twardość

Sapphire zajmuje 9 miejsce w skali twardości Mohsa, za drugim tylko po diament.Ta niezwykła twardość sprawia, że przewody szafirowe są odporne na zadrapania i utrzymują niewzruszoną powierzchnię nawet pod wpływem zużycia mechanicznego.


2Wysoka przejrzystość optyczna

EFG oferują doskonałą przepuszczalność w szerokim zakresie widmowym od ultrafioletu głębokiego (około 150 nm) do średniej podczerwieni (do 5,5 μm).Ta jasność szerokiego spektrum sprawia, że nadają się do różnych zastosowań optycznych i laserowych.


3. Odporność na wysokie temperatury

Sapphire może wytrzymać temperatury do 2000°C w środowisku próżniowym, co czyni go jednym z najlepszych materiałów do zastosowań w systemach laserowych i optycznych o wysokiej temperaturze.


4Doskonała stabilność chemiczna

Szafir jest chemicznie obojętny i odporny na korozję większości kwasów, zasadowych i rozpuszczalników, w tym kwasu fluorowodoru i środowisk plazmowych.Dlatego jest to najlepszy wybór w produkcji półprzewodników..


5- Wyższa przewodność cieplna.

W porównaniu z większością szkła optycznego szafir ma lepszą przewodność cieplną, zapewniając efektywne rozpraszanie ciepła w systemach o dużej mocy.


6. Optyczny lakier powierzchniowy (podwójna strona)

Polish dwustronny zwiększa zarówno przejrzystość, jak i płaskość, zmniejsza rozpraszanie się i umożliwia precyzyjną integrację z systemami uszczelniającymi lub klejącymi.Poprawia również próg uszkodzenia wywołanego przez laser (LIDT) dla optyki o dużej mocy.


Zastosowanie rur szafirowych

Unikalne połączenie właściwości optycznych i mechanicznych daje przewagę rurom szafirowym w wielu gałęziach przemysłu.

1Systemy laserowe


EFG safirówki są używane w systemach dostarczania wiązki laserowej, zwłaszcza dla laserów o dużej mocy, takich jak lasery światłowodowe, lasery CO2 i lasery stałego stanu.Ich przejrzystość i odporność na uszkodzenia pozwalają na stabilną i precyzyjną transmisję wiązki w trudnych warunkach pracy.

• Okna ochronne: W systemach spawania laserowego lub cięcia, lampy z szafiru mogą służyć jako osłony ochronne dla soczewek i czujników.

• Kanały chłodzące: W systemach laserowych diodowych mogą one służyć jako przejrzyste przewody przepływu płynu chłodzącego, łącząc monitorowanie optyczne z regulacją cieplną.


2Instrumenty optyczne


Rury szafirowe są często stosowane w wysokiej precyzji optycznych ustawień wymagających długotrwałej stabilności i jasności w warunkach środowiskowych.

• Spektroskopia i czujniki: Rury te są idealne w spektrometrach Ramana lub systemach wykrywania fluorescencji, w których konieczna jest wysoka przejrzystość optyczna.

• Włóknooptyczne i przewodniki światłowe: Polerowane lampy z szafiru mogą pełnić funkcję rur świetlnych w zestawach światłowodowych lub jako obudowy wyrównania łączników optycznych.


3Sprzęt półprzewodnikowy


W przemyśle półprzewodnikowym wymagane są materiały odporne na gazy reaktywne i wysokie temperatury.

• Komory reaktorowe CVD/MOCVD: jako część komponentów plasmowych, są odporne na ety i wytwarzanie cząstek.

• Okna obserwacyjne: przewody z szafirem EFG służą jako przezroczyste okulary widzenia do monitorowania wizualnego w komorach próżniowych.


4Medycyna i nauki o życiu


W naukach o życiu biokompatybilność szafiru i właściwości optyczne sprawiają, że nadaje się do specjalistycznych urządzeń:

• Komórki przepływowe w HPLC: Rury szafirowe są stosowane w chromatografii ciekłej pod wysokim ciśnieniem, gdzie odporność chemiczna i przejrzystość są kluczowe.

• Instrumenty endoskopowe: ich odporność na zadrapania i przejrzystość umożliwiają wykonywanie obrazów o wysokiej rozdzielczości w diagnostyce medycznej.


5- Lotnictwo i obrona.


Rury szafirowe są stosowane w trudnych środowiskach lotniczych, takich jak:

• Kopuły optyczne rakietowe: ze względu na ich wytrzymałość i odporność termiczną.

• Ochrona czujników: do ochrony czujników optycznych przed piaskiem, wiatrem i wstrząsem cieplnym.




Rzeczywiste zdjęcia produktów i wgląd w produkcję

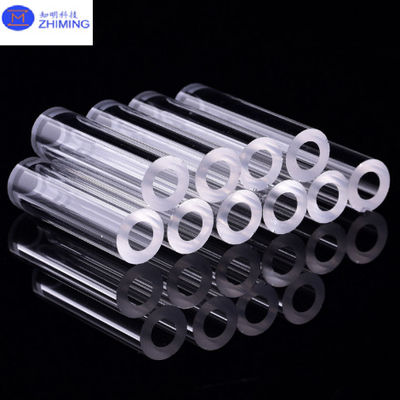

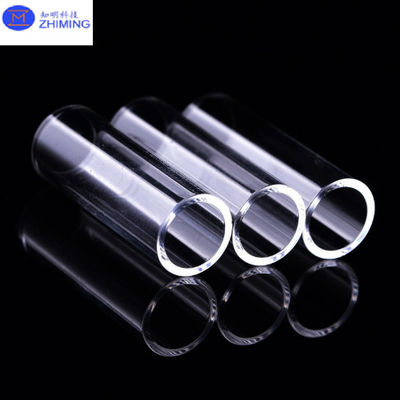

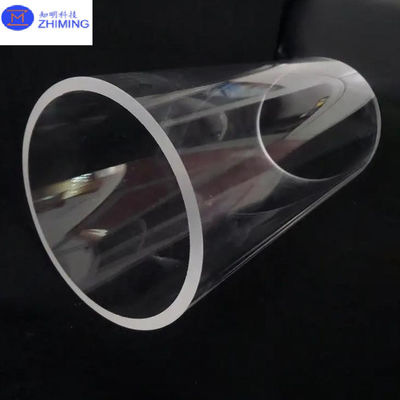

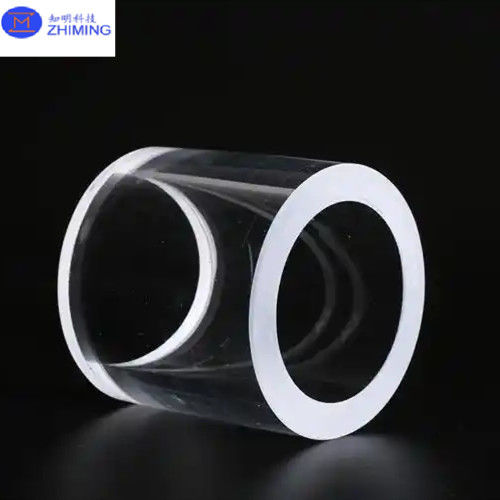

Na powyższym zdjęciu widać serię wysokiej czystości EFG, zapirowych rur, które zostały wypolerowane do standardów optycznych na obu końcach.



Rury pokazują:


• Doskonała symetria cylindryczna: zapewnia spójne rozprzestrzenianie wiązki i mechaniczne dopasowanie.

• Jednolite średnice wewnętrzne i zewnętrzne: umożliwia precyzyjne wyrównanie w zespołach optycznych lub naczyniach ciśnieniowych.

• Jasność kryształowa: podkreśla jakość zarówno surowca, jak i techniki polerowania.


Opcje dostosowania:


• Średnica zewnętrzna: zazwyczaj od 3 mm do 100 mm.

• Grubość ściany: od 0,5 mm do 10 mm.

• Długość: do 300 mm lub więcej na żądanie.

• Orientacja: losowa lub określona (osio C, osi A itp.) w przypadku zastosowań wrażliwych na dwukrotność.


Wartość polerowania:


• Do Ra ≤ 0,3 μm chropowitości powierzchni.

• Optyczny lakier na obu stronach zapewnia minimalne rozproszenie światła.



Dlaczego należy wybrać rury z szafirem podwójnie wypolerowanych EFG?


Metoda EFG pozwala na bezpośredni wzrost rur pustych, eliminując odpady i umożliwiając ściślejszą kontrolę wymiarów.ten sposób produkcji gwarantuje wysokiej wydajności części z:

• Efektywność kosztowa w przypadku masowej produkcji.


• Powtarzalność dla spójnej integracji systemu.


• Długowieczność nawet w najbardziej wymagających warunkach.



W porównaniu z tradycyjnymi rurami ze szkła lub kwarcu,szafir nie tylko przewyższa w wytrzymałości i trwałości, ale również oferuje doskonałe właściwości optyczne i termiczne, które uzasadniają jego stosowanie w kluczowych zastosowaniach.



Wniosek

EFG safiry z podwójnym lakierem stanowią szczyt inżynierii materiałowej dla nowoczesnych zastosowań laserowych i optycznych.odporność termiczna, a stabilizacja chemiczna sprawia, że są niezbędne w przemyśle, gdzie precyzja, wydajność i trwałość są najważniejsze.budowa czułych instrumentów naukowych, lub elementów inżynieryjnych do środowisk lotniczych i kosmicznych, lampy z szafiru są niezawodnym i przyszłościowym wyborem.

Jeśli chcesz poznać rozmiary na zamówienie, opcje powlekania i ceny hurtowe, skontaktuj się z naszym zespołem sprzedaży technicznej.


Pytania i odpowiedzi

P: Co to jest safir i do czego służy?


A:Rurka szafirowa jest elementem cylindrycznym wykonanym z syntetycznego szafiru (jednokrystalowy tlenek aluminium, Al2O3), znany ze swojej wyjątkowej twardości, wysokiej czystości optycznej,i odporność na ciepło i chemikalia. Rury szafirowe są powszechnie stosowane w systemach laserowych, instrumentach optycznych, sprzęcie do przetwarzania półprzewodników i urządzeniach medycznych.oraz ich trwałość w ekstremalnych warunkach, dzięki czemu są idealne do zastosowań o wysokiej precyzji i wysokim obciążeniu.
