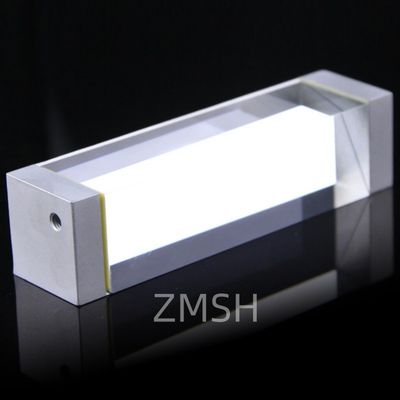

OpiszPryzmy optyczne z kwarcu stopionego

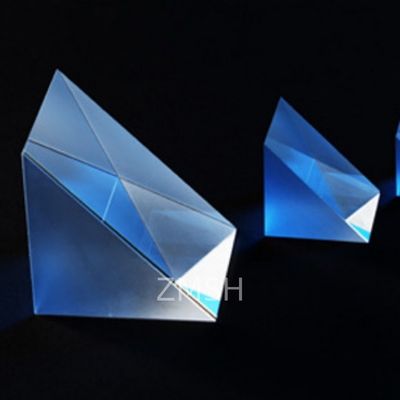

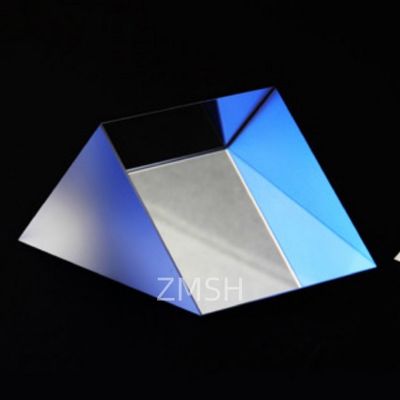

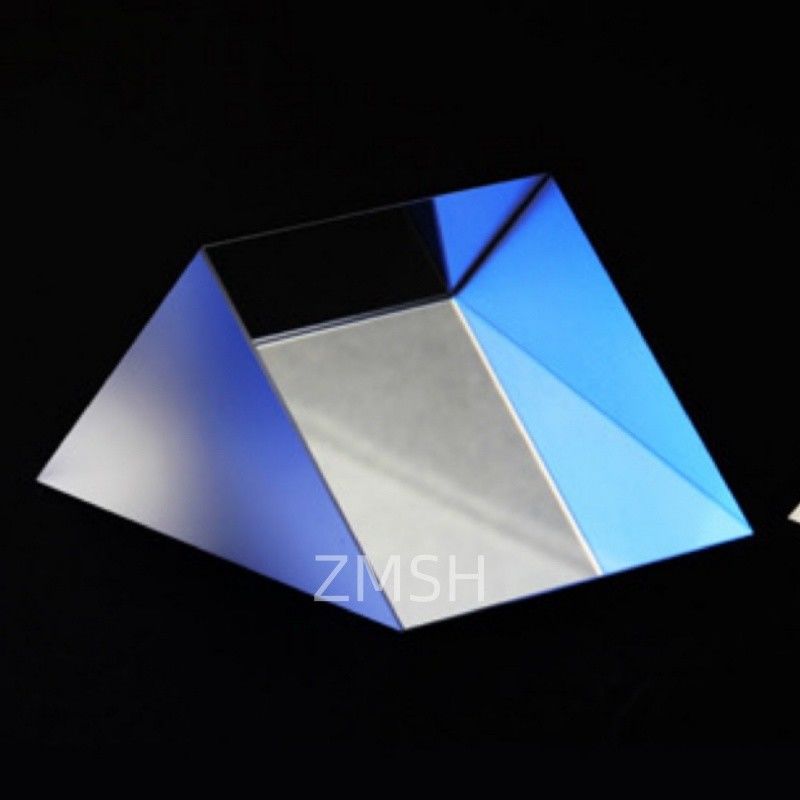

1Pryzmat pod kątem prostym
Pryzmat prostokątny jest powszechnie używany do przekierowywania ścieżki światła lub odchylenia obrazu utworzonego przez system optyczny o 90°.wynik obrazu może wyglądać bocznie poprawne, ale pionowo odwróconePryzmy prostokątne stosowane są również w połączeniu obrazu i przesunięciu wiązki.
Kiedy światło wchodzi przez jedną z powierzchni prostokąta, ulega całkowitemu odbiciu wewnętrznemu na powierzchni hipotenuzy (interfejs z powietrzem) i wychodzi przez drugą powierzchnię prostokąta,powodujące odchylenie o 90°.
Kiedy światło wchodzi przez powierzchnię hipotenuzy,doświadcza całkowitego odbicia wewnętrznego na obu powierzchniach pod kątem prostym (interfejsy z powietrzem) i wychodzi z powrotem przez hipotenuzę po odchyleniu o 180°.
2Pryzmat klinie
Przy użyciu pojedynczo, przyświecający przyświecający promień światła może odchylić się od jego pionowej powierzchni pod określonym kątem.Kąt odchylenia zależy od kąta klinia, różne kąty klinia powodują różne odchylenia wiązkiKiedy wiązka pozostaje nieruchoma, a przyzmowa jest obracana, może ona wytwarzać okrągły wynik skanowania wiązki.
Para przyzmów klinkowych może kierować wiązkę do dowolnej pozycji w obrębie pełnego kąta okręgu 4θd, gdzie θd jest kątem odchylenia pojedynczego przyzmu.To kierowanie wiązki jest osiągane poprzez niezależne obracanie dwóch przyzmów klinJest powszechnie stosowany w aplikacjach obrazowych do skanowania wiązki w różnych pozycjach, umożliwiając precyzyjną kontrolę wiązki.
3. Pentapryzm
Pentapryzma odbija światło wchodzące dwa razy w ramach pryzmatu, zmieniając kierunek dokładnie o 90°. Obraz pozostaje pionowy i zachowuje pierwotną ręczność (bez odwrócenia lub lustrzania).W porównaniu z jednorefleksyjnym pryzmatem pod kątem prostym, pentapryzma może precyzyjnie odchylić wiązkę wchodzącą o 90°, niezależnie od orientacji montażu pryzmatu.ponieważ eliminuje wrażliwość na kąt wchodzącego światła.
W rezultacie pentapryzmy są powszechnie stosowane w różnych optycznych instrumentach obserwacyjnych i kalibracyjnych, takich jak teodolity, kolimatory i odległościomierze.system odbicia w poszukiwarce wykorzystuje również pentapryzm do przekierowania ścieżki optycznej pod stałym kątem.

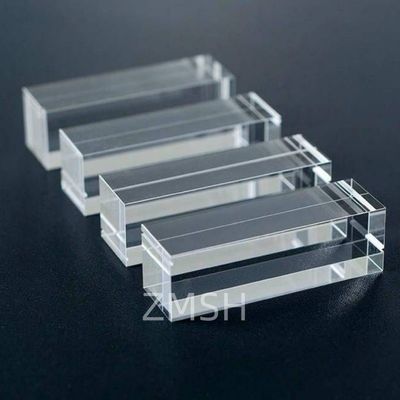

4- Prisma gołębia.
Pryzmat Gołębia posiada wyjątkowe właściwości optyczne: gdy światło wchodzi z nachylonej powierzchni, wiązka wyjściowa zachowuje swój pierwotny kierunek, ale tworzy odwrócony obraz.Jeśli pryzmat jest obracony pod kątem θKiedy światło wchodzi z dolnej powierzchni pryzmatu, wiązka jest odbijana w przeciwnym kierunku, tworząc również odwrócony obraz.
Pryzmat Gołębia działa najlepiej, gdy jest używany z kollimatyzowanym (spore) światłem.ponieważ całkowite odbicie wewnętrzne występuje w ramach pryzmatu Gołębia, występuje różnica fazowa między s- i p-polaryzowanymi komponentami, co może mieć wpływ na stan polaryzacji przesyłanego wiązki.
5. Płaszczyzna lustrzanej
Płaszczyzna lustra odbija światło, które wchodzi z pochyłych powierzchni lustra.światło odblaskowe pozostaje równoległe do światła uderzającego, ale jest przemieszczone bocznie, aby uniknąć problemów spowodowanych zakłóceniami wiązki.
Dwie kątowe powierzchnie pryzmatów prostokątnych są ustawione pod precyzyjnym kątem,co sprawia, że konfiguracja jest znacznie wygodniejsza i dokładniejsza w porównaniu z ręcznym wyrównaniem dwóch oddzielnych lusterek w celu osiągnięcia równoległego odwrócenia wiązki.
