Sapphire Optical Windows
Created with Pixso.

Wyroby chemiczne wysokiej temperatury

Wyroby chemiczne wysokiej temperatury

Nazwa marki: ZMSH
Numer modelu: Kwarcowe płytki w kształcie otworu
MOQ: 2
Cena: 20USD
Szczegóły opakowania: niestandardowe kartony
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
nieruchomości:
typowe wartości
Średnica:
10mm-600mm
Długość:
10 mm-1000 mm
Szerokość:
10 mm-1000 mm
Sio2:
> 99,9%
gęstość:
2,2 × 10³ kg/m²
Możliwość Supply:
przez przypadek
Podkreślić:

Płyty kwarcowe UV IR

,

Płyty kwarcowe wykonane na zamówienie

Opis produktu

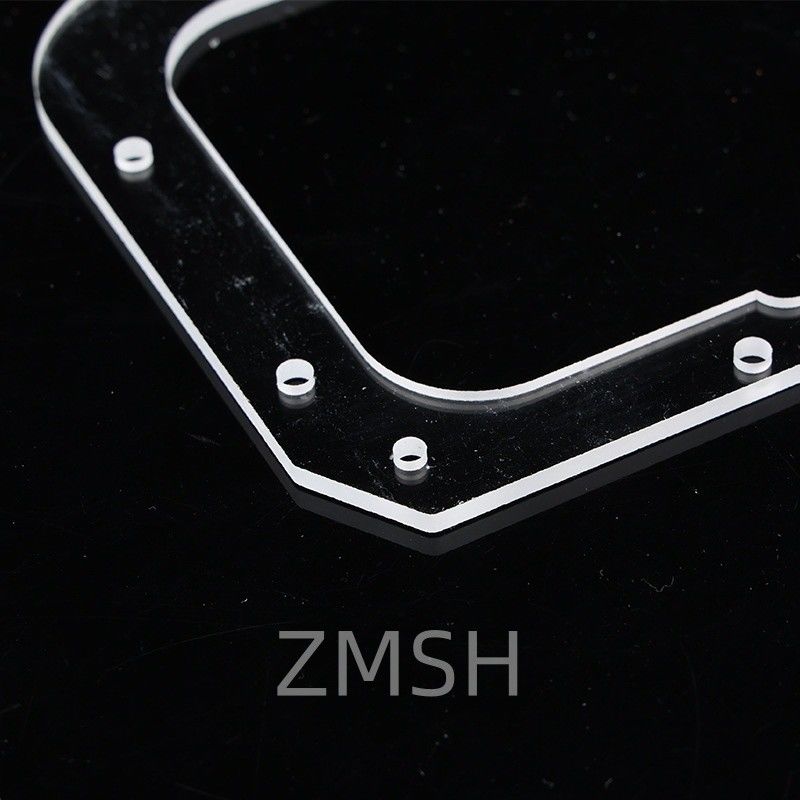

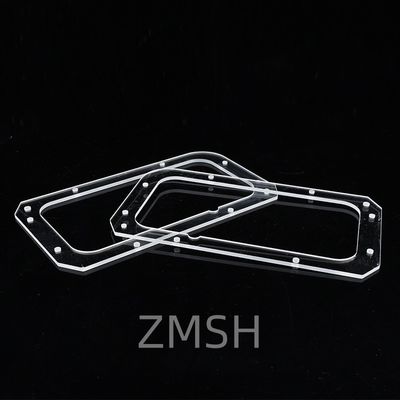

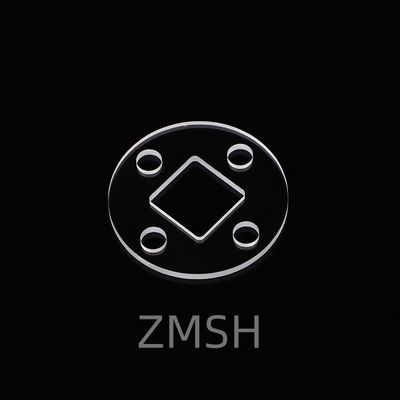

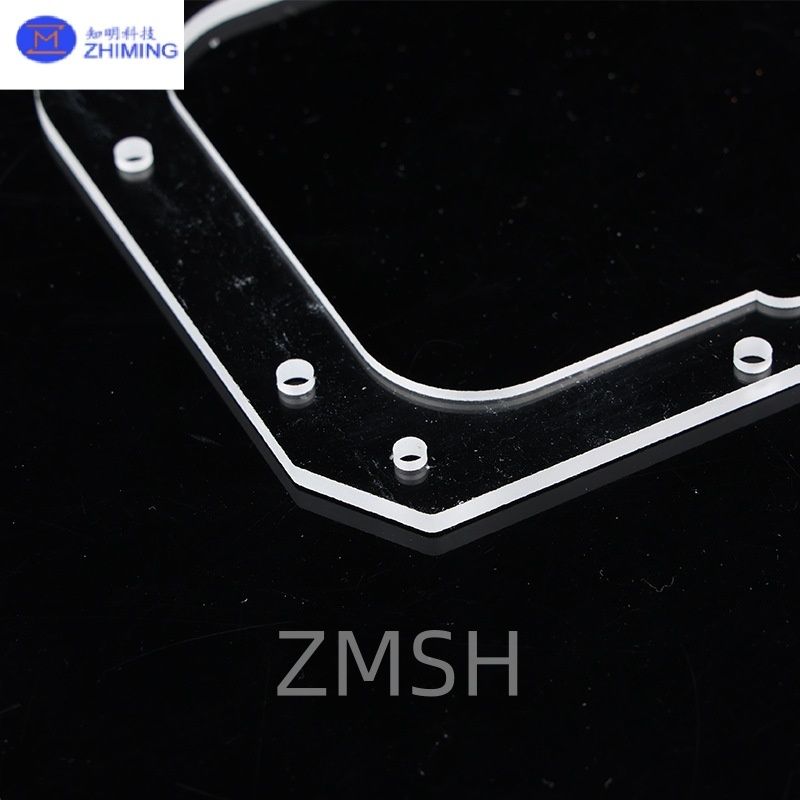

Przegląd Płyt Kwarcowych

Płyty kwarcowe z przelotowymi otworami to zaprojektowane komponenty wykonane z wysokiej czystości szkła krzemionkowego, dostępne w niestandardowych wymiarach i złożonych geometriach. Te kształtowane podłoża kwarcowe są przeznaczone do obsługi wysokowydajnych zastosowań w optyce, mikroprzepływach, systemach próżniowych i produkcji w wysokich temperaturach.

Zintegrowane otwory umożliwiają wyrównanie wiązki, przepływ gazu, przeloty światłowodowe lub funkcje montażowe. Płyty są oferowane w różnych typach materiałów, aby dopasować się do potrzeb spektralnych i termicznych.






Wyjaśnienie Typów Materiałów Kwarcowych płyty kwarcowej

  • JGS1 (Kwarc klasy UV):
    Najlepszy do zastosowań w optyce laserów ekscymerowych, litografii UV i detekcji DUV. Doskonała transmisja do 185 nm.

  • JGS2 (Standardowy Kwarc Optyczny):
    Zrównoważony koszt i wydajność w zakresie 260–2500 nm. Odpowiedni do systemów obrazowania i ogólnej fotoniki.

  • JGS3 (Kwarc na Podczerwień):
    Wyższa zawartość OH⁻, lepsza odporność na szok termiczny. Idealny do środowisk o wysokiej temperaturze, nie nadaje się do zadań krytycznych dla UV.

Wyroby chemiczne wysokiej temperatury




Jak są Wykonane płyty kwarcowej

Wiercenie laserowe to precyzyjna, bezkontaktowa metoda stosowana do tworzenia otworów w szkle kwarcowym topionym poprzez skupienie skoncentrowanej wiązki lasera na powierzchni materiału. Intensywna energia lasera szybko podgrzewa i odparowuje kwarc, tworząc czyste otwory bez powodowania pęknięć lub naprężeń mechanicznych.

Technika ta jest szczególnie odpowiednia dla mikrootworów (o średnicy nawet 10 mikronów), wzorów o dużej gęstości i delikatnych komponentów kwarcowych. Lasery femtosekundowe lub pikosekundowe są powszechnie stosowane w celu zminimalizowania stref wpływu ciepła i uzyskania gładkich krawędzi z doskonałą dokładnością.

Wiercenie laserowe jest szeroko stosowane w mikroprzepływach, półprzewodnikach, optyce i zaawansowanych instrumentach naukowych, które wymagają precyzji i niezawodności.






Zastosowania płyty kwarcowej

Wiercone szkło kwarcowe topione, charakteryzujące się precyzyjnymi mikrootworami, otworami przelotowymi lub złożonymi wzorami, jest szeroko stosowane w branżach high-tech ze względu na wyjątkową stabilność termiczną, przezroczystość optyczną i odporność chemiczną. Możliwość wprowadzenia niestandardowych geometrii otworów rozszerza funkcjonalność materiału, czyniąc go kluczowym komponentem w wielu zaawansowanych zastosowaniach.

1. Przetwarzanie Półprzewodników

Wiercone podłoża kwarcowe są używane w:

  • Nośnikach płytek, susceptorach i głowicach prysznicowych z precyzyjnymi otworami przepływu gazu

  • Systemach wytrawiania plazmowego i CVD, gdzie jednolity rozkład gazu jest krytyczny

  • Niestandardowych częściach kwarcowych do fotolitografii i komór implantacji jonów

2. Urządzenia Mikroprzepływowe

Topiony kwarc z mikrootworami jest idealny do:

  • Systemów lab-on-a-chip do analizy chemicznej i biologicznej

  • Interfejsów elektroforezy kapilarnej lub wtrysku próbek

  • BioMEMS (biomedyczne systemy mikromechaniczne), gdzie wymagana jest przezroczystość i biokompatybilność

3. Optyka i Fotonika

Wysoka transmisja UV i IR kwarcu sprawia, że jest on cenny w:

  • Systemach laserowych z wyrównanymi otworami lub aperturami

  • Maskach optycznych, rozdzielaczach wiązki i matrycach soczewek z wierconymi elementami

  • Oknach spektroskopowych z portami wtrysku gazu lub płynu

4. Systemy Wysokotemperaturowe i Próżniowe

Wiercone komponenty kwarcowe są używane w:

  • Komorach próżniowych z przelotami elektrod lub wlotami płynu

  • Piecach wysokotemperaturowych lub reaktorach termicznych wymagających kwarcowych rur lub płyt z uszczelnionymi otworami

  • Ampułkach kwarcowych lub komórkach używanych do analizy termicznej lub reakcji gazowych

5. Przemysł Chemiczny i Farmaceutyczny

Chemiczna obojętność kwarcu sprawia, że jest on idealny do:

  • Naczyniach reakcyjnych z portami na próbki lub czujniki

  • Reaktorach przepływowych

  • Systemach pobierania próbek płynów korozyjnych

6. Przemysł Lotniczy i Obronny

Specjalistyczne części kwarcowe z precyzyjnymi otworami są używane w:

  • Obudowach czujników

  • Elementach optycznych celowniczych

  • Szybkich oknach diagnostycznych

7. Badania Naukowe i Niestandardowe Wyposażenie Laboratorium

Wiele uniwersytetów i instytucji badawczych używa wierzonego szkła kwarcowego w:

  • Konfiguracjach eksperymentalnych wymagających zarówno odporności chemicznej, jak i tolerancji termicznej

  • Niestandardowych komórkach reakcyjnych, kołnierzach próżniowych lub mocowaniach okien

  • Elementach linii wiązki rentgenowskiej i neutronowej


FAQ płyty kwarcowej

P1: Czy oferujecie polerowanie dwustronne dla tych płyt?
O1: Tak, wykończenia polerowane jednostronnie i dwustronnie są dostępne do wyrównywania optycznego i zastosowań wiążących.



P2: Jaki jest typowy zakres grubości?
O2: Standardowa grubość wynosi 0,5–10 mm, ale na życzenie dostępne są niestandardowe grubości.



P3: Czy możecie przetwarzać złożone kształty, takie jak nacięcia lub szczeliny?
O3: Tak. Możemy wytwarzać złożone kontury, w tym wpusty, zakrzywione krawędzie lub geometrie hybrydowe.



P4: Czy JGS3 nadaje się do użytku z laserem?
O4: JGS3 może być używany z laserami IR, ale nie nadaje się do optyki laserów głębokiego UV ze względu na niższą transmisję.







Wyroby chemiczne wysokiej temperatury

Szklane Okno Kwarcowe Fused Silica UV Optyczny Port Widokowy Dostępny Niestandardowy Rozmiar Powłoki

Wyroby chemiczne wysokiej temperatury

Niestandardowe Okna Optyczne Kwarcowe o Nieregularnym Kształcie Precyzyjne Porty Widokowe z Topionej Krzemionki







O nas



ZMSH specjalizuje się w rozwoju high-tech, produkcji i sprzedaży specjalnego szkła optycznego i nowych materiałów krystalicznych. Nasze produkty służą elektronice optycznej, elektronice użytkowej i wojsku. Oferujemy komponenty optyczne z szafiru, osłony obiektywów do telefonów komórkowych, ceramikę, LT, węglik krzemu SIC, kwarc i płytki kryształowe półprzewodników. Dzięki wykwalifikowanej wiedzy i najnowocześniejszemu sprzętowi wyróżniamy się w przetwarzaniu niestandardowych produktów, dążąc do bycia wiodącym przedsiębiorstwem high-tech w zakresie materiałów optoelektronicznych.



Quartz Prisms UV Grade Beam Steering Optics For Laser And Imaging Systems 10



Informacje dotyczące pakowania i wysyłki



Metoda pakowania:

  • Wszystkie przedmioty są bezpiecznie zapakowane, aby zapewnić bezpieczny transport.
  • Opakowanie zawiera materiały antystatyczne, odporne na wstrząsy i pyłoszczelne.
  • W przypadku wrażliwych komponentów, takich jak płytki lub części optyczne, stosujemy opakowania na poziomie cleanroom:
  1. Ochrona przed kurzem klasy 100 lub klasy 1000, w zależności od czułości produktu.
  2. Dostępne są niestandardowe opcje pakowania dla specjalnych wymagań.



Kanały wysyłki i szacowany czas dostawy:

  • Współpracujemy z zaufanymi międzynarodowymi dostawcami logistycznymi, w tym:

UPS, FedEx, DHL

  • Standardowy czas realizacji wynosi 3–7 dni roboczych w zależności od miejsca docelowego.
  • Informacje o śledzeniu zostaną podane po wysłaniu zamówienia.
  • Na życzenie dostępne są przyspieszone opcje wysyłki i ubezpieczenia.
