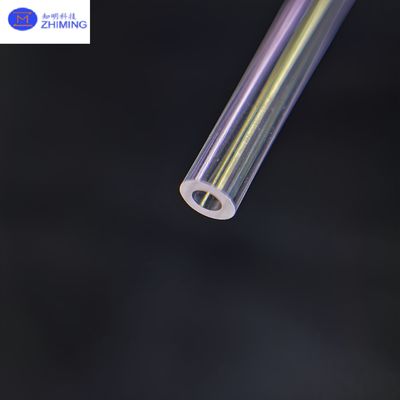

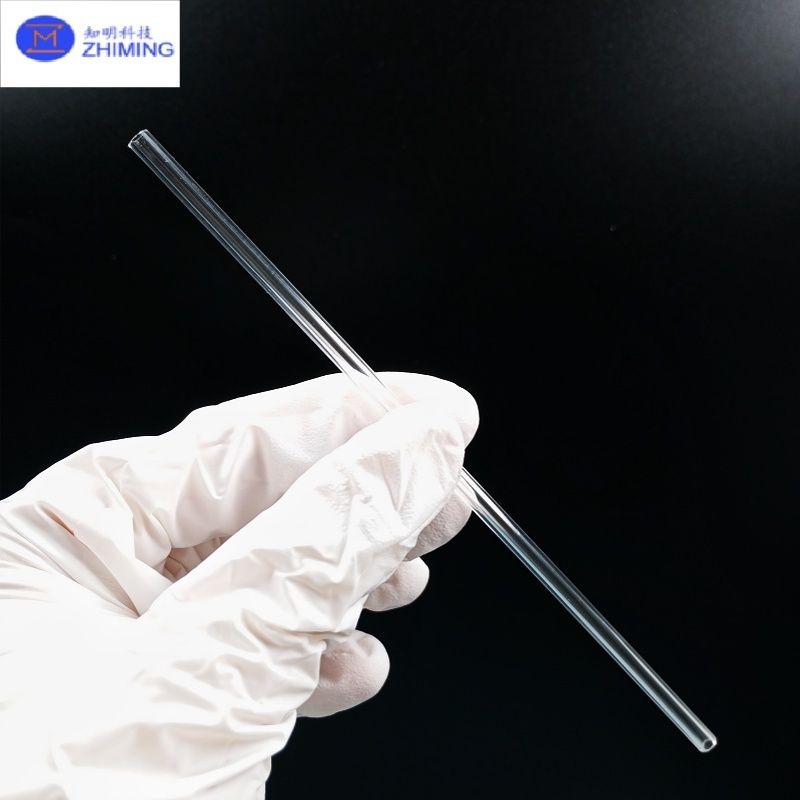

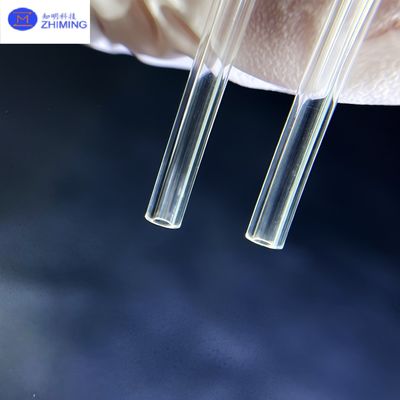

Wprowadzenie Sapphire Kapillary Tubes

Sapphire Capillary Tubes to wysokiej wydajności, miniaturowe, puste cylindry wykonane z syntetycznego, jednokrystalicznego szafiru, materiału znanego z wyjątkowej twardości, chemicznej obojętności,i przejrzystości optycznej.Kapiliary te łączą w sobie wytrzymałość mechaniczną z wyższą odpornością na wstrząsy cieplne, co czyni je niezbędnymi w wymagających zastosowaniach naukowych i przemysłowych.

Jedną z najbardziej interesujących cech szafirowych naczyń włosowatych jest ich zdolność do utrzymania precyzji strukturalnej w warunkach intensywnych gradientów termicznych i korozyjnych atmosfer.W przeciwieństwie do szkła lub ceramiki, przewiduje, że przewody z szafirów nie ulegają szybkiemu rozkładowi nawet w warunkach przekraczających 1700°C.i systemy próżniowe.

Powszechne obszary zastosowań obejmują systemy chromatograficzne, analizy krwi i obudowy ochronne dla delikatnych czujników lub światłowodu.wypolerowane powierzchnie wewnętrzne zmniejszają tarcie płynu i zapobiegają zanieczyszczeniu próbek, co ma kluczowe znaczenie dla osiągnięcia wiarygodnych wyników w procesach w skali laboratoryjnej.

Ponadto, safiry cewki kapilarne są preferowane w najnowocześniejszych sektorach, takich jak inżynieria lotnicza i kosmiczna, analiza spektroskopowa,i instrumentów opartych na laserach ze względu na ich doskonałą przepuszczalność światłaIch biokompatybilność pozwala również na stosowanie w systemach podawania leków i implantach medycznych.

Rury szafirowe mogą być produkowane w dostosowanych wymiarach, z precyzyjnymi tolerancjami zarówno dla średnicy wewnętrznej (ID), jak i zewnętrznej (OD), uwzględniając szeroki zakres specyfikacji przemysłowych.Niezależnie od tego, czy są one przeznaczone do użytku optycznegoW przypadku zastosowań strukturalnych lub chemicznych kapillary szafirowe zapewniają długotrwałe działanie i niezrównaną niezawodność w ekstremalnych warunkach.

Produkcja kapillarnych rur z szafiru jest wysoce wyspecjalizowanym procesem, który obejmuje połączenie zaawansowanej nauki o materiałach, precyzyjnego obróbki mechanicznej i polerowania optycznego.Rury te są wykonane z jednokrystalicznego tlenku aluminium (Al2O3)Ze względu na swoją unikalną strukturę krystaliczną i właściwości fizyczne,szafir musi być starannie przetwarzany przy użyciu technik dostosowanych do kruchości, materiały anisotropowe.

Zasada wytwarzania kapillarnych rur szafirowych

Rury kapillarne z szafirem są wytwarzane przy użyciu dwóch podstawowych metod wzrostu kryształu: metody Kyropoulosa (metody KY) i metody Edge-defined Film-fed Growth (metody EFG).Obie metody pozwalają na wytworzenie jednokrystalicznego szafiru o wysokiej czystości, ale różnią się charakterystyką procesu i geometrią końcową rurki.

1. Metoda Kyropoulos (KY)

• Metoda Kyropoulosa jest powszechnie stosowana do hodowli wielkości cylindrycznych kul szafiru o doskonałej przejrzystości optycznej i niskim napięciu wewnętrznym.

• W tym procesie wysokiej czystości proszek Al2O3 jest stopiony w tyglu w temperaturze ~2050 °C, a kryształ nasienny jest powoli wyciągany podczas obrotu pod kontrolowanymi gradientami termicznymi.

• W rezultacie kryształ szafiru jest duży i jednorodny, idealnie nadający się do precyzyjnego obróbki.

• Rury kapilarne wykonane metodą KY są zazwyczaj wytwarzane poprzez cięcie, wiercenie (ultrasoniczne lub laserowe),i polerowanie pręta lub płyty w celu utworzenia pustej rury o dokładnych wymiarach i gładkich powierzchniach wewnętrznych.

• Metoda ta jest odpowiednia dla zastosowań wymagających wykończenia optycznego, ciasnych tolerancji i dostosowanych geometrii.

2Metodę EFG (EFG)

• Metoda EFG jest stosowana do bezpośredniego hodowli rur lub prętów szafirowych o z góry zdefiniowanym kształcie pustym, co zmniejsza potrzebę intensywnego obróbki mechanicznej.

• Na powierzchni stopu umieszcza się kształtowaną matrycę, a szafir o kształcie kapilarnym rośnie pionowo, gdy stopiony Al2O3 jest wprowadzany przez matrycę przez działanie kapilarne.

• Metoda ta umożliwia produkcję dłuższych rur, często z stałymi przekrójami poprzecznymi i minimalną stratą materiału.

• Podczas gdy jakość powierzchni może nie być taka sama jak w przypadku wyrosłych i polerowanych rur KY, wyrosłe w EFG Sapphire Capillary Tubes są idealne do zastosowań przemysłowych, chemicznych i dużych objętości,gdzie priorytetem są efektywność kosztowa i przepustowość.

3. Po przetworzeniu

• Niezależnie od metody wzrostu, Sapphire Capillary Tubes często podlegają precyzyjnemu szlifowaniu, polerowaniu otworów i czyszczeniu ultradźwiękowemu, aby spełnić ostateczne wymagania dotyczące wymiarów i jakości powierzchni.

• Rury metody KY są zazwyczaj preferowane do zastosowań optycznych, medycznych i wysokiej precyzji systemów płynnych, podczas gdy rury metody EFG są preferowane do zastosowań technicznych, strukturalnych lub transportowych.

Parametry rur kapillarnych szafirowych

Wykorzystanie kapillarnych rur szafirowych

Sapphire Capillary Tubes to precyzyjnie zaprojektowane elementy, przeznaczone do pracy w środowiskach, w których tradycyjne szkło, plastikowe lub ceramiczne naczynia włosowe nie działają.stabilność termicznaPowyższe rozwiązania są idealne do zastosowań o wysokiej wydajności w wielu gałęziach przemysłu.

1Biomedyka i Nauki o życiu

• Sapphire Capillary Tubes są używane w platformach mikrofluidicznych, analizatorach DNA i sprzęcie diagnostycznym.
• Ich biokompatybilność i niereaktywne powierzchnie zapewniają, że płynów biologicznych, takich jak krew, surowiec lub odczynniki, można transportować bez zanieczyszczenia.
• Wypolerowane wewnętrzne otwory Sapphire Capillary Tubes umożliwiają precyzyjny i spójny przepływ, co jest krytyczne w czułych badaniach.

2Systemy laserowe i optyczne

• Sapphire Capillary Tubes są szeroko stosowane w ochronie światłowodowej, kierowaniu wiązką laserową i analizie spektroskopowej.
• Dzięki doskonałej przepuszczalności z promieniowania UV na IR, rury te zachowują integralność optyczną w warunkach wysokiej energii.
• Ich odporność na zadrapania i dokładność wymiarowa wspierają długoterminową wydajność w wymagających środowiskach optycznych.

3Produkcja półprzewodników

• W systemach czystego pomieszczenia i wysokiej próżni, Sapphire Capillary Tubes są używane do transportu gazu, etsu plazmowego i linii procesowych CVD.
• Rury te pozostają stabilne pod względem wymiarowym w cyklu termicznym i są odporne na korozję ze strony agresywnych chemikaliów procesowych.
• Sapphire Capillary Tubes są preferowane ze względu na ich nienaruszający skład materiału, zapewniający wysoki wydajność płytek.

 4- Chemia analityczna i przyrządy.

• Sapphire Capillary Tubes są wykorzystywane w chromatografii (HPLC, GC), analizie elementarnej i spektrometrii.
• Ich ultragładkie ściany wewnętrzne i odporność chemiczna umożliwiają dokładny przepływ próbek bez interakcji lub zatrzymywania.
• Odpowiedni do analizy śladów i systemów chemicznych o wysokiej czystości, w których nawet drobne zanieczyszczenie jest niedopuszczalne.

5- Lotnictwo i obrona.

• W samolotach, satelitach i systemach obronnych, Sapphire Capillary Tubes zapewniają solidne kanały do zarządzania płynami, ochrony czujników i transmisji danych optycznych.
• Zostały one zbudowane tak, by wytrzymać ekstremalne drgania, wahania temperatury i warunki na dużej wysokości.
• Sapphire Capillary Tubes przyczyniają się do miniaturyzacji i niezawodności komponentów lotniczych.

Rury kapillarne safirowe Zadawane często pytania (FAQ)

P1: Z czego wykonane są Sapphire Capillary Tubes?

A:Sapphire Capillary Tubes są wykonane z syntetycznego jednokrystalicznego tlenku aluminium (Al2O3), powszechnie znanego jako szafir.wysoka stabilność termiczna, oraz szerokospektralna przejrzystość optyczna.

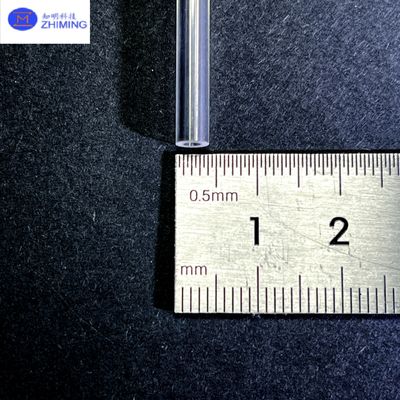

 P2: Jaki jest dostępny typowy zakres średnicy wewnętrznej (ID) i średnicy zewnętrznej (OD)?

A:Standardowe Sapphire Kapillary Tubes są dostępne w szerokim zakresie rozmiarów.0.1 mm do 3,0 mm, podczas gdy średnice zewnętrzne mogą wahać się od00,5 mm do 10 mmNa żądanie dostępne są również wymiary niestandardowe.

P3: Jakie są główne zalety stosowania Sapphire Capillary Tubes w porównaniu do szklanego lub kwarcowego?

A:W porównaniu ze szkłem lub kwarcem, Sapphire Capillary Tubes oferuje:

• Wyższa twardość i odporność na zadrapania
• Wyższa odporność chemiczna na kwasy, bazy i rozpuszczalniki
• Wyjątkowa trwałość termiczna (może działać powyżej 1500°C)
• Doskonała przejrzystość optyczna od UV do IR
• Dłuższa żywotność w trudnych warunkach

P4: Czy kable kapillarne safirowe nadają się do zastosowań medycznych i biologicznych?

A:Sapphire Capillary Tubes są biokompatybilne i niereaktywne, co czyni je idealnymi dla urządzeń medycznych, systemów diagnostycznych i transportu próbek biologicznych.Gładkie wewnętrzne powierzchnie zmniejszają zatrzymywanie pozostałości i zapewniają dokładną kontrolę płynu.

P5: Czy rurki można dostosować pod względem wielkości, długości lub kształtu otworu?

A:Sapphire Capillary Tubes mogą być dostosowane do:

• Średnica wewnętrzna i zewnętrzna
• Długość rury
• Pozostałe, z wyłączeniem:
• Wykończenie powierzchni polerowane lub mielone

Wspieramy zarówno standardową, jak i wysoce spersonalizowaną produkcję w oparciu o specyfikacje projektu.
