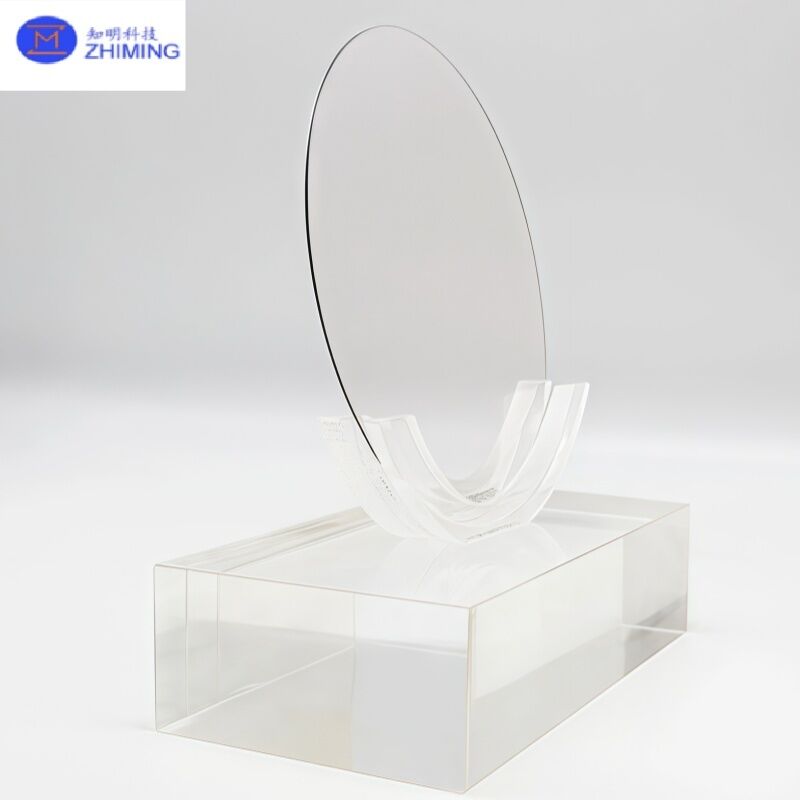

Wprowadzenie do płytki szklanej BF33

Płytka szklana BF33—szeroko znana jako BOROFLOAT 33 lub BF 33—to wysokiej jakości płytka ze szkła borokrzemowego produkowana przez firmę SCHOTT, ceniona za swoje wyjątkowe właściwości termiczne, optyczne, chemiczne i mechaniczne. Liczba „33” w jej nazwie odnosi się do współczynnika rozszerzalności cieplnej (CTE) wynoszącego około 3,3 ppm/°C, co jest cechą blisko odpowiadającą krzemowi, czyniąc ją preferowanym wyborem do zastosowań w półprzewodnikach i mikroelektronice.

BOROFLOAT 33 jest wytwarzany przy użyciu pionierskiego procesu microfloat firmy SCHOTT, który zapewnia jednorodny materiał o lustrzanej jakości powierzchni, wysokiej płaskości, minimalnej mikronierówności i ogólnie doskonałej przejrzystości optycznej.

Skład materiału i integralność strukturalna płytki szklanej BF33

Skład szkła BF33 wynosi w przybliżeniu:

•  SiO ²

•  B ²O ³

•  Na ²O/K ²O

•  Al ²O ³

Ta formuła zapewnia kluczowe korzyści:

• Niska gęstość, lżejsze niż typowe szkło sodowo-wapniowe, umożliwiające tworzenie lekkich konstrukcji laminowanych (np. szkło kuloodporne).

• Niska zawartość alkaliów, co zmniejsza wymywanie w urządzeniach analitycznych lub biomedycznych, minimalizując zakłócenia podczas pomiarów.

Właściwości termiczne i mechaniczne płytki szklanej BF33

Wydajność termiczna

• Współczynnik rozszerzalności cieplnej (CTE): ≈ 3,25 ppm/°C—blisko odpowiadający krzemowi—zapewnia minimalne naprężenia podczas zmian temperatury i jest niezbędny w procesach takich jak klejenie anodowe.

• Odporność na temperaturę: Do 450 °C przy długotrwałym użytkowaniu i 500 °C przy krótkotrwałych (<10 h) operacjach.

• Odporność na szok termiczny: Niskie CTE i integralność strukturalna zapewniają doskonałą odporność na gwałtowne zmiany temperatury, zapobiegając pękaniu lub wypaczaniu.

Wytrzymałość mechaniczna

• Twardość: Wysoka twardość w skali Knoopa (≈ 480 HK) i wysoka odporność na ścieranie, znacznie przewyższająca zwykłe szkło sodowo-wapniowe.

• Moduł sprężystości: Około 64 kN/mm² przy współczynniku Poissona około 0,2.

• Te cechy sprawiają, że BF33 jest wysoce odporny na penetrację, zarysowania i zużycie mechaniczne.

Właściwości optyczne i chemiczne płytki szklanej BF33

Charakterystyka optyczna

• Wysoka przezroczystość w zakresie fal UV, widzialnym i bliskiej podczerwieni, z bardzo niską autofluorescencją—idealna do precyzyjnych systemów optycznych i analitycznych.

• Transmisja UV: Przy grubości 0,5 mm, transmisja > 90% przy 308 nm i nadal > 35% przy 248 nm—znacznie przewyższająca inne cienkie materiały szklane.

Trwałość chemiczna

• Doskonała odporność na wodę, silne kwasy, zasady i rozpuszczalniki organiczne—co sprawia, że BF33 jest szczególnie odpowiedni do trudnych środowisk chemicznych, takich jak trawienie na mokro, CMP lub instrumenty analityczne.

• Odporność na hydrolizę i korozję jest oceniana jako klasa 1 zgodnie ze standardami ISO/DIN.

Jakość powierzchni i obróbka płytki szklanej BF33

Wielu dostawców oferuje polerowane obustronnie (DSP) płytki BF33, często z chropowatością powierzchni poniżej nanometra (< 1 nm Ra), ścisłym TTV (<10 µm) i wykończeniem o niskiej liczbie defektów (np. rysa/wtrącenie 60/40), odpowiednie do wymagających zastosowań w mikroprodukcji.

Takie specyfikacje zapewniają doskonałą płaskość i kompatybilność z procesami klejenia, szczególnie w przypadku klejenia anodowego, rozdzielania laserowegoi montażu optycznego gdzie jakość powierzchni jest kluczowa.

Typowe zastosowania płytki szklanej BF33

Wyjątkowe właściwości BF33 sprawiają, że jest to materiał wybierany w różnych dziedzinach:

• Półprzewodniki i mikroelektronika: Płytki nośne, klejenie anodowe z krzemem, rozcieńczanie płytek, mikrofluidyka, MEMS, czujniki optyczne i urządzenia typu lab-on-chip.

• Optyka i fotonika: Optyka laserowa, filtry, lustra, szkiełka mikroskopowe i optyka w wymagających środowiskach termicznych.

• Analityka i biomedycyna: Biochipy, płytki do miareczkowania, systemy mikrofluidyczne, narzędzia diagnostyczne—dzięki niskiej autofluorescencji i czystości chemicznej.

• Zastosowania przemysłowe: Optyka wysokotemperaturowa, okna pieców, osłony reflektorów, wzierniki do reaktorów chemicznych.

• Technologie energetyczne i środowiskowe: Podłoża do systemów fotowoltaicznych, czujniki środowiskowe i urządzenia do monitorowania środowiska metodą mikrofluidyczną.

• Przemysł lotniczy i obronny: Trwałe, stabilne termicznie komponenty, takie jak panele przyrządów, okna czujników i optyka kosmiczna.

Podsumowanie i zalety płytki szklanej BF33

Podsumowując, płytka szklana BF33 / BOROFLOAT 33 oferuje niezrównane połączenie właściwości:

Te atrybuty czynią ją wszechstronnym i wysokowydajnym podłożem do zastosowań, w których niezawodność, precyzja i trwałość są niezbędne.

Wnioski dotyczące płytki szklanej BF33

Płytka szklana BF33/BOROFLOAT 33 wyróżnia się jako wysokiej klasy podłoże ze szkła borokrzemowego, zaprojektowane przy użyciu procesu microfloat firmy SCHOTT. Jej synergia niskiej rozszerzalności cieplnej, odporności na szok termiczny, wysokiej jakości optycznej, obojętności chemicznej, wytrzymałości mechanicznej i doskonałości powierzchni sprawia, że jest niezbędna w różnych skalach—od zaawansowanego pakowania półprzewodników po najnowocześniejsze systemy optyczne, aparaturę biomedyczną i technologie lotnicze.

Najczęściej zadawane pytania (FAQ) dotyczące płytki szklanej BF33

Co to jest szkło BF33?

BF33, znane również jako BOROFLOAT 33, to wysokiej jakości szkło borokrzemowe produkowane przy użyciu zastrzeżonego procesu microfloat firmy SCHOTT. Charakteryzuje się niską rozszerzalnością cieplną (~3,3 × 10 &sup6; K ¹), wysoką odpornością na szok termiczny, doskonałą trwałością chemiczną i wyjątkową przejrzystością optyczną. Jest często dostarczane w formie płytek do zastosowań w półprzewodnikach, mikrofluidyce i optyce.

Jaka jest różnica między BF33 a zwykłym szkłem?

W przeciwieństwie do szkła sodowo-wapniowego, BF33 zawiera ponad 80% krzemionki i znaczną ilość tlenku boru, co:

• Zmniejsza rozszerzalność cieplną, zapobiegając pękaniu podczas cykli temperaturowych.

• Zwiększa odporność chemiczną na kwasy, zasady i rozpuszczalniki.

• Poprawia transmisję UV i podczerwieni.

• Zwiększa wytrzymałość mechaniczną i odporność na zarysowania.

Dlaczego szkło BF33 jest szeroko stosowane w produkcji półprzewodników i MEMS?

Jego rozszerzalność cieplna odpowiada rozszerzalności krzemu, umożliwiając bezstresowe klejenie anodowe. Ponadto jego trwałość chemiczna pozwala mu wytrzymać trawienie na mokro, CMP i inne procesy w pomieszczeniach czystych bez degradacji.

Czy płytki szklane BF33 można polerować?

Tak. Płytki BF33 są często dostarczane jako DSP (polerowane obustronnie) lub SSP (polerowane jednostronnie) z chropowatością powierzchni < 1 nm Ra i niskim całkowitym odchyleniem grubości (TTV), co jest kluczowe dla fotolitografii i klejenia płytek.
