2-6-calowy półprzewodnikowy substrat LiNbO3 Single Crystal Substrate Wafer

Nazwa marki:	zmkj
Numer modelu:	LN
MOQ:	25szt
Cena £:	by case
Szczegóły opakowania:	25szt kasetowy wafelek w 100-procentowej torbie do czyszczenia
Warunki płatności:	Western Union, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Materiał:

Monokryształ niobianu litu (LiNbO3)

orientacja:

Y-42°/36°/108°/0°

Grubość:

250-500um

Kolor:

bezbarwny lub czarny

gatunek:

piła /optyczna

Rozmiar:

2-6 cali

Możliwość Supply:

5000pcs

Podkreślić:

podłoże waflowe

płytka półprzewodnikowa

Opis produktu

4-calowa średnica 100 mm wafelek z niobianem litu LiNbO3, wafel LN do piły i optyczny, sztabka kryształu LiNbO3 klasy SAW

Opis:

Niobian litu (LiNbO3) to ferroelektryczny materiał odpowiedni do różnych zastosowań.Jego wszechstronność

jest to możliwe dzięki doskonałym właściwościom elektrooptycznym, nieliniowym i piezoelektrycznym

materiał.

Jest to jeden z najlepiej scharakteryzowanych materiałów elektrooptycznych, a techniki hodowli kryształów konsekwentnie wytwarzają duże kryształy

wysokiej doskonałości.

Aplikacje:

Podwojenie częstotliwości dla długości fal >1μm i optycznych oscylatorów parametrycznych (OPO) pompowanych przy 1064 nm oraz urządzeń quasi-fazowych (QPM);
Ogniwa Pockela, przełączniki Q i modulatory fazy;
Podłoża falowodowe, wafle powierzchniowej fali akustycznej (SAW).

Właściwości fizyczne i optyczne:

Struktura krystaliczna	Trygonalna, grupa przestrzenna R3c
Parametry komórki	a=0,515,c=13,863,Z=6
Temperatura topnienia	1255 +/-5℃
Punkt Curie	1140 +/-5℃
Twardość Mohsa	5
Gęstość	4,64 g/cm3
Współczynnik absorpcji	~ 0,1%/cm przy 1064 nm
Rozpuszczalność	nierozpuszczalny w H2O
Względna stała dielektryczna	εT11/ε0: 85
Względna stała dielektryczna	εT33/ε0:29,5
Rozszerzalność termiczna	\|\|a, 2,0 x 10 -6/K @ 25 ℃
Współczynniki przy 25℃	\|\|c, 2,2 x 10 -6/K @ 25 ℃
Przewodność cieplna	38 W / m / K @ 25 ℃
Zakres przejrzystości	420 - 5200 nm
Współczynniki załamania	ne = 2,146, nie = 2,220 przy 1300 nm
	ne = 2,156, nie = 2,322 przy 1064 nm
	ne = 2,203, nie = 2,286 @ 633 m
Jednorodność optyczna	~ 5 x 10 -5 /cm
Równania Sellmeiera (l w mm)	nie 2 (l ) = 4,9048+0,11768/(l2-0,04750) - 0,027169l2
Równania Sellmeiera (l w mm)	ne 2 ( l) = 4,5820+0,099169/( l2 - 0,04443) - 0,021950 l2

Orientacja	36 ° Y cięcie ± 0,2 °	41 ° Y cięcia ± 0,2 °	Cięcie X ± 0,2 °
Średnica	100±0,3mm
1 mieszkanie	32±2mm, prostopadle do osi X±0,2°		32 ± 2 mm, prostopadle do 112 ° Y ± 0,2 °
2 mieszkanie	10 ± 2 mm CW270° od pierwszego OF	10±2mm CW315 ° od 1. OF	10 ± 2 mm CW315° lub 270° od 1. OF
Grubość	200 ~ 250 ± 25um, 300-350 ± 25um, 500 ± 25um
Powierzchnia przednia	"+", Ra＜1nm,
Tylna powierzchnia	GC#1000, GC#2000 docierane
LTV	＜1um, w strefie 5x5mm
KOKARDA	≤25um

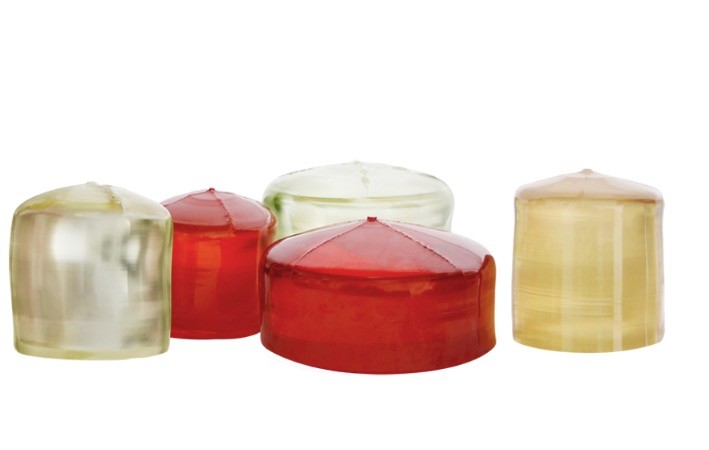

2-6-calowy półprzewodnikowy substrat LiNbO3 Single Crystal Substrate Wafer 2

kryształy optyczne Crystal LiNbO3

Specyfikacja	Standardowy	Wysoka precyzja
Materiały	LiNbO3(LN)	LiNbO3(LN)
Orientacja	X-112°Y,36°Y,42°Y±0,5°	X-112°Y,36°Y,42°Y±0,5°
Równoległy	30″	10''
Prostopadły	10′	5'
jakość powierzchni	40/20	20/10
Zniekształcenie czoła fali	λ/4 @ 632 nm	λ/8 @ 632nm
Płaskość powierzchni	λ/4 @ 632 nm	λ/8 @ 632nm
Wyczyść przysłonę	>90%	>90%
Ścięcie	<0,2 × 45 °	<0,2 × 45 °
Tolerancja grubości/średnicy	±0,1 mm	±0,1 mm
Maksymalne wymiary	średnica150×50mm	średnica150×50mm

FAQ

Q1.Czy Twoja firma jest fabryką lub firmą handlową?
Posiadamy fabrykę, a także prowadzimy eksport przez naszą firmę handlową.

Jesteśmy producentem podłoży Sapphire.

Q3.Co powiesz na termin płatności i dostawę?
T / T, 50 (depozyt i dostawa przez FOB)

Q4.Czy masz zapas wafli lub sztabek?
Przetwarzamy wiele rozmiarów płytek i soczewek zgodnie z wymaganiami klienta.

Mamy więc kilka rozmiarów w magazynie, jeśli jest to zgodne ze specyfikacjami.

P5.Ile czasu zajmie otrzymanie produktów?
Zazwyczaj przetwarzanie przed dostawą zajmuje 2 ~ 4 tygodnie.
