Miedziana płytka monokrystalicznego krzemu do produkcji MEMS i elektrod czujników

Miedziana płytka monokrystalicznego krzemu do produkcji MEMS i elektrod czujników

Nazwa marki: ZMSH
MOQ: 2
Cena £: by case
Szczegóły opakowania: niestandardowe kartony
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Materiał podłoża:
Monokrystaliczny wafel krzemowy
Orientacja kryształowa:
<100>, <111> lub dostosowane
Rozmiar wafla:
2 cale, 4 cale, 6 cali, 8 cali lub niestandardowe
Grubość płytki:
Możliwość dostosowania
Rodzaj nakładki:
Jednostronne, dwustronne lub częściowe miedziowanie
Grubość miedzi:
Możliwość dostosowania
Możliwość Supply:
W sprawie
Podkreślić:

Płytki krzemowe monokrystaliczne pokryte miedzią

,

podłoże krzemowe do produkcji MEMS

,

płytki do produkcji elektrod czujników

Opis produktu

Płyty krzemowe monokrystaliczne pokryte miedzią

Wysoka przyczepność, doskonała przewodność i dostosowywalne rozwiązania metalizacyjne

Przegląd produktu

Copper-plated monocrystalline silicon wafers are manufactured by depositing a uniform copper layer onto high-quality single crystal silicon substrates through precision surface treatment and metallization processesŁącząc doskonałe właściwości mechaniczne i elektryczne monokrystalicznego krzemu z wyższą przewodnością elektryczną, przewodnością cieplną i spawalnością miedzi,produkt ten jest szeroko stosowany w opakowaniach półprzewodnikowych, wytwarzanie MEMS, czujniki, urządzenia zasilania, połączenie na poziomie płytek i aplikacje badawczo-rozwojowe.



Oferujemy elastyczne opcje dostosowywania, w tym pojedyncze pokrycie miedzi, podwójne pokrycie miedzi, lokalizowane pokrycie miedzi,i dostosowane specyfikacje płytek, aby spełnić zarówno wymagania dotyczące rozwoju prototypu, jak i produkcji masowej.



Miedziana płytka monokrystalicznego krzemu do produkcji MEMS i elektrod czujników 0

Kluczowe cechy

Doskonała przewodność elektryczna i cieplna

Warstwa miedzi zapewnia wyjątkową wydajność elektryczną i termiczną, pomagając poprawić transmisję sygnału, zdolność przenoszenia prądu i rozpraszanie ciepła w zaawansowanych zastosowaniach elektronicznych.

Jednolite i gęste powłoki miedziane

Dzięki kontrolowanej technologii pokrycia warstwa miedzi jest równomierna, kompaktowa i stabilna na powierzchni płytki, co zapewnia lepszą spójność w procesach produkcyjnych w dół.

Silne przyczepienie się do podłoża krzemowego

Dzięki zoptymalizowanemu przygotowaniu powierzchni i obróbce interfejsów powłoka miedziana osiąga silną przyczepność do monokrystalicznej płytki krzemowej,zmniejszenie ryzyka łuszczenia lub delaminacji podczas cięcia, łączenie, lutowanie lub pakowanie.

Kompatybilne z różnymi etapami przetwarzania

Produkt nadaje się do kolejnych procesów takich jak fotolitografia, etycja, krojstwo, spawanie, wiązanie i pakowanie,tworzenie niezawodnego materiału podstawowego do mikrofabrykacji i integracji urządzeń.

Dostosowany do różnych zastosowań

Wspieramy niestandardową średnicę płytki, grubość, orientację kryształową, rezystywność, grubość pokrycia i obszar pokrycia zgodnie z wymaganiami klienta.



Miedziana płytka monokrystalicznego krzemu do produkcji MEMS i elektrod czujników 1

Typowe zastosowania

  • Metalizacja urządzeń półprzewodnikowych
  • Warstwy przewodzące i rozpraszające ciepło urządzeń energetycznych
  • Produkcja MEMS
  • Wytwarzanie elektrod czujników
  • Opakowania na poziomie płytki i połączenia między nimi
  • Inżynieria powierzchni i badania laboratoryjne
  • Rozwój materiałów elektronicznych

Dostępne specyfikacje

Miedziana płytka monokrystalicznego krzemu do produkcji MEMS i elektrod czujników 2

Pozycja Opis
Materiał podłoża Płytki krzemowe monokrystaliczne
Orientacja kryształowa <100>, <111> lub dostosowane
Wafer Size. 2 cala, 4 cala, 6 cala, 8 cala, lub na zamówienie
Grubość płytki Dostosowywalne
Rodzaj powłoki Pozostałe maszyny i aparatury, z tworzyw sztucznych, z tworzyw sztucznych
Gęstość miedzi Dostosowywalne
Wykończenie powierzchni Pozostałe, o masie przekraczającej 10 kg
Odporność Dostosowywalne
Wsparcie aplikacji Próbki B+R i produkcja masowa



Usługi celne

Aby sprostać potrzebom różnych procesów produkcyjnych i struktur urządzeń, dostarczamy:

  • Wymiary płytek na zamówienie
  • Gęstość miedzi na zamówienie
  • Pozostałe maszyny, z wyłączeniem tych objętych pozycją 9403
  • Pozostałe materiały, z tworzyw sztucznych
  • Prototypowanie małych partii
  • Wsparcie produkcji luzem

Dlaczego wybrać nas?

Specjalizujemy się w przetwarzaniu materiałów na bazie krzemu i metalizacji powierzchni.Pomagamy klientom osiągać niezawodną wydajność zarówno w środowiskach badawczych, jak i przemysłowych.



Niezależnie od tego, czy potrzebujesz oceny próbek, produkcji pilotażowej, czy dostaw na dużą skalę, możemy zapewnić miedziane rozwiązanie do płytek krzemowych monokrystalicznych dostosowane do Twoich wymagań technicznych.



Często zadawane pytania Kuprowo pokryte monokrystaliczne płytki krzemowe

1Co to jest miedziana monokrystaliczna płytka krzemowa?

Płytka z monokrystalicznego krzemu pokryta miedzią jest pojedynczym krystalicznym podłożem z krzemu powlekanym warstwą miedzi poprzez proces metalizacji powierzchni.Łączy w sobie doskonałe właściwości strukturalne i elektryczne monokrystalicznego krzemu z wysoką przewodnością elektryczną i cieplną miedzi.

2. Jakie są główne zastosowania miedzianych płytek krzemowych?

Płytki te są powszechnie stosowane w opakowaniach półprzewodników, produkcji MEMS, produkcji czujników, konstrukcjach urządzeń zasilania, połączeniach na poziomie płytek, przygotowaniu elektrod,i zastosowań badawczych.

3Czy oferujecie pojedyncze i podwójne pokrycia miedziane?

Tak, możemy dostarczyć pojedynczą, podwójną i częściową pokrycie miedzi w zależności od wymagań aplikacji.





Produkt powiązany

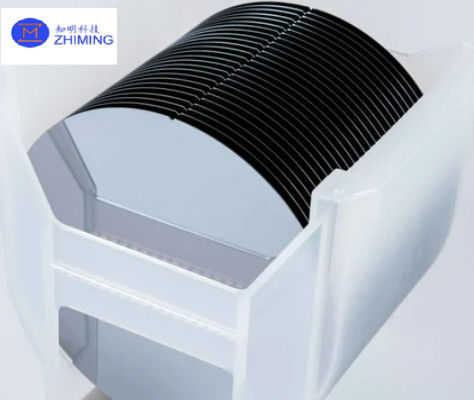

2inch Silicon Wafers P-type N-type CZ Growth Method BOW ≤30 For LED Lighting
