Dostosowywalne komponenty optyczne z safira Ultra-długie pasmo długości fali
Szczegóły Produktu:
Miejsce pochodzenia: | China |
Nazwa handlowa: | ZMSH |
Numer modelu: | sapphire optical components |
Zapłata:
Minimalne zamówienie: | 1 |
---|---|
Czas dostawy: | 2-4 weeks |
Zasady płatności: | T/T |
Szczegóły informacji |
|||
material: | sapphire | Refractive Index at ne: | 1.7771 |
---|---|---|---|
Refractive Index at nF' - nC': | 0.0107 | Spectral Range, microns: | 0.17 - 5.0 |
⊥ to c-axis: | (3.24 ... 5.66) x 10-6 | || to c-axis: | 23.1 |
Thermal Stability, °C: | 162 ±8 | Melting Point, °C: | 2030 |
Molecular Weight: | 101.96 |
opis produktu
Dostosowywalne komponenty optyczne z safira Ultra-długie pasmo długości fali
abstrakcja elementów optycznych szafiru
Sapphire, krystaliczna forma tlenku aluminium (Al2O3), jest znana ze swoich wyjątkowych właściwości optycznych i szerokiego zakresu zastosowań w różnych gałęziach przemysłu.Niniejszy artykuł zawiera przegląd elementów optycznych szafiruZnakomite cechy szafiru, takie jak wysoka twardość, doskonała przejrzystość optyczna, stabilność chemiczna,i przewodnictwo cieplneW artykule omówiono różnorodne zastosowania komponentów optycznych z szafiru w dziedzinach takich jak lotnictwo, obronność,TelekomunikacjePonadto zalety optyki z szafiru, takie jak ultra-długie pasmo długości fali, trwałość i odporność na trudne środowiska,są zaznaczonePonadto omawiane są ostatnie postępy w technologii optyki szafirowej i przyszłe kierunki badań,podkreślając dalsze znaczenie komponentów optycznych z szafiru w rozwoju systemów i technologii optycznych.
właściwości elementów optycznych szafiru
-
Wysoka twardośćSapphire jest jednym z najtwardszych znanych materiałów, drugim po diamentzie w skali Mohsa.zapewnienie długotrwałej trwałości i niezawodności.
-
Doskonała przejrzystość optyczna: Sapphire wykazuje wyjątkową przejrzystość optyczną w szerokim spektrum, od ultrafioletu (UV) do bliskiej podczerwieni (NIR).Ta właściwość umożliwia optyce szafirowej przesyłanie światła przy minimalnej absorpcji lub rozproszeniu, co czyni je odpowiednimi do różnych zastosowań optycznych.
-
Stabilność chemiczna: Sapphire jest chemicznie obojętny i odporny na korozję, nawet w przypadku narażenia na działanie szkodliwych substancji chemicznych i środowisk.Ta stabilność zapewnia, że elementy optyczne z szafiru utrzymują swoją wydajność optyczną w czasie, dzięki czemu nadają się do stosowania w trudnych warunkach.
-
Wysoka przewodność cieplna: Sapphire posiada wysoką przewodność cieplną, co pozwala mu skutecznie rozpraszać ciepło wytwarzane podczas pracy.szczególnie w zastosowaniach laserowych o dużej mocy.
-
Szeroki zakres temperatury: Komponenty optyczne z safira wytrzymują szeroki zakres temperatur, od temperatur kryogenicznych do wysokich temperatur przekraczających 2000°C.Ta stabilność termiczna sprawia, że optyka z szafiru nadaje się do stosowania w ekstremalnych warunkach, takich jak eksploracja kosmosu i procesy przemysłowe.
-
Niska fluorescencja: Sapphire wykazuje minimalną fluorescencję, gdy jest narażony na pewne długości fal światła, co czyni go odpowiednim do mikroskopii fluorescencyjnej i innych zastosowań wymagających niskiego hałasu tła.
-
Wysoka wytrzymałość mechaniczna: Oprócz swojej twardości szafir posiada również wysoką wytrzymałość mechaniczną, dzięki czemu jest odporny na obciążenia mechaniczne i ciśnienie bez deformacji lub złamania.
-
Biokompatybilność: Sapphire jest biokompatybilny i nietoksyczny, co sprawia, że nadaje się do stosowania w wyrobach medycznych i zastosowaniach biomedycznych, w których kluczowa jest jasność optyczna i kompatybilność z tkankami biologicznymi.
Długość fali, mikrony | Wskaźnik załamania nr | Indeks załamania |
1.0 | 1.7545 | 1.7460 |
2.0 | 1.7374 | 1.7299 |
3.0 | 1.7015 | 1.6920 |
4.0 | 1.6748 | 1.6679 |
Krystalograficzne | Syngony | Tetragon |
Klasa symetrii | 3 m | |
Stałe siatki |
a = 4,758 Å c = 12,991 Å |
|
Rozszczepialność | (1011), (1120) niedoskonały | |
Optyczne | Wskaźnik załamania | 1.7771 |
Wskaźnik załamania w nF' - nC' | 0.0107 | |
Współczynnik cieplny wskaźnika załamania w 3,39 mikronach w temperaturze ±60 °C | βo = (0,88... 1,28) x 10-5 βe = (0,99... 1,39) x 10-5 | |
Zakres widmowy, mikrony | 0.17 - 5.0 | |
Ciepło | Termalne rozszerzenie liniowe, °C-1 przez ±60 °C | |
️ do osi c | (3,24... 5,66) x 10-6 | |
Przewodność cieplna, W/(m * °C) w temperaturze 46 °C | ||
️ do osi c | 25.2 | |
w kierunku osi c | 23.1 | |
Pojemność cieplna właściwa, J/kg * °C | 0.7610 x 103 | |
Stabilność termiczna, °C | 162 ± 8 | |
Punkt topnienia, °C | 2030 | |
Produkty chemiczne | Masa molekularna | 101.96 |
Rozpuszczalność w wodzie, gramy/100 cm3 |
98 x 1010 |
zastosowania elementów optycznych z szafiru
-
Systemy laserowe: Sapphire jest często stosowany w systemach laserowych ze względu na wysoką przejrzystość optyczną, przewodność cieplną i odporność na uszkodzenia wywołane przez laser.i prętów laserowych w laserach stałych, jak również rozdzielacze wiązki i izolatory optyczne.
-
Lotnictwo kosmiczne i obrona: W przemyśle lotniczym i obronnym komponenty optyczne z safira są stosowane w oknach samolotów, kopułach rakietowych i systemach celowania.Ich twardość i odporność na zadrapania sprawiają, że są idealne do ochrony wrażliwych systemów optycznych w trudnych warunkach.
-
Urządzenia medyczne: Optyka szafirowa jest wykorzystywana w urządzeniach medycznych, takich jak endoskopy, lasery chirurgiczne i czujniki biomedyczne.i odporność na procesy sterylizacji sprawiają, że nadają się do stosowania w diagnostyce i leczeniu medycznym.
-
Komunikacja optyczna: Zafirowe elementy optyczne odgrywają istotną rolę w systemach łączności optycznej, w tym sieciach światłowodowych i sprzęcie telekomunikacyjnym.i przełączników optycznych ze względu na ich niską stratę wstawienia i wysoką niezawodność.
-
Instrumenty naukowe: Sapphire jest używany w różnych instrumentach naukowych, w tym w spektrometrach, mikroskopach i teleskopach.i odporność na ataki chemiczne sprawiają, że jest cenny dla precyzyjnych elementów optycznych w badaniach i analizach.
-
Środowiska o wysokiej temperaturze: Komponenty optyczne z szafiru są stosowane w środowiskach o wysokiej temperaturze, takich jak komory spalania i pieca przemysłowe, w których tradycyjne materiały optyczne ulegają degradacji.Ich stabilność termiczna i odporność na wstrząsy termiczne sprawiają, że nadają się do monitorowania i obrazowania w ekstremalnych warunkach.
-
Substrat do elektroniki: płytki szafirowe są wykorzystywane jako podłoże do produkcji diod emitujących światło (LED), układów układowych zintegrowanych z częstotliwością radiową (RFIC) i innych urządzeń elektronicznych.Ich wysoka przewodność cieplna i właściwości izolacyjne sprawiają, że są idealne do wspierania materiałów półprzewodnikowych i poprawy wydajności urządzenia.
-
Czujniki optyczne: Komponenty optyczne z safira są wykorzystywane w czujnikach optycznych do różnych zastosowań, w tym monitorowania środowiska, wykrywania chemicznego i kontroli procesów przemysłowych.Ich przejrzystość optyczna, stabilność i odporność na trudne warunki umożliwiają dokładne wykrywanie i pomiar sygnałów świetlnych.

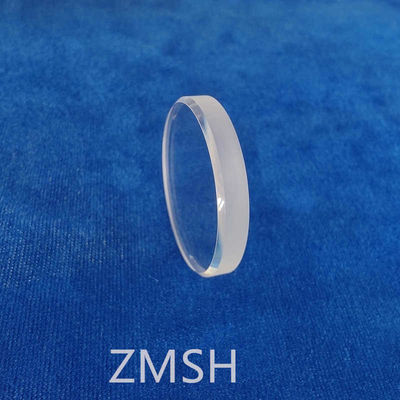

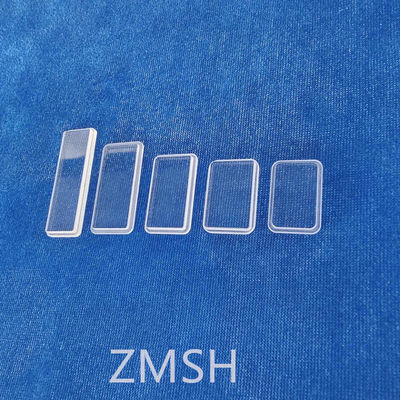

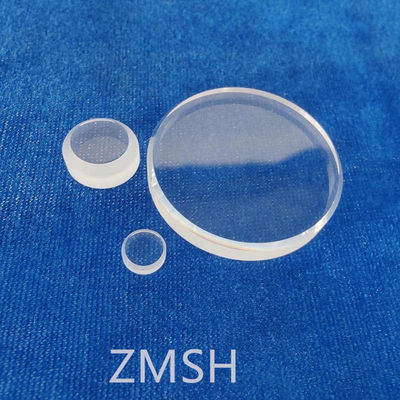

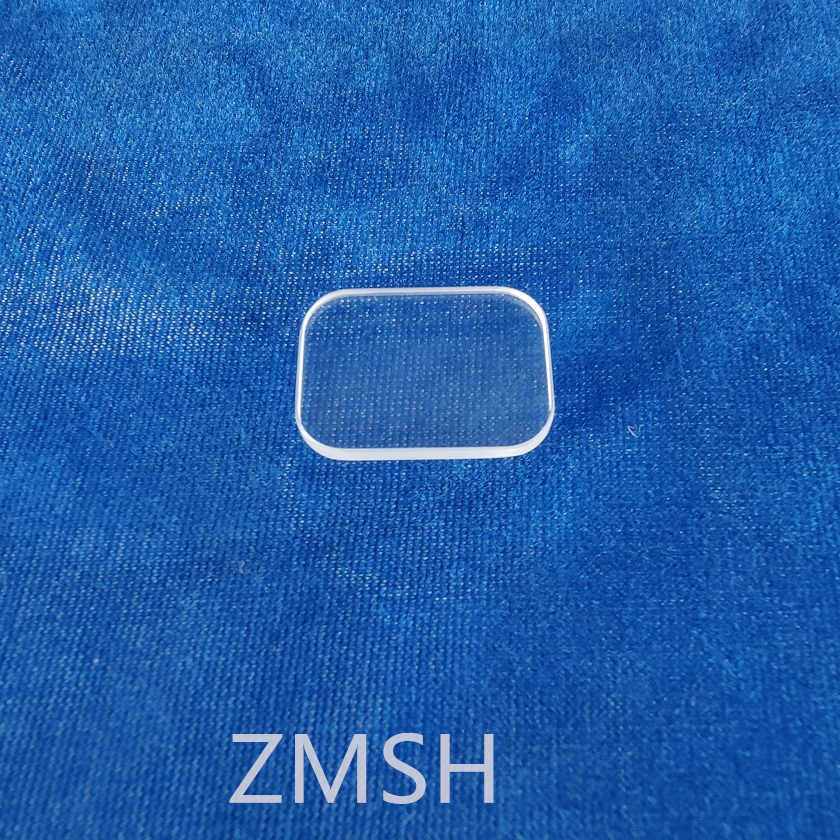

witryna komponentów optycznych safira
Pytania i odpowiedzi
Czym jest materiał soczewek z szafiru?
Szafir jest drugim najtwardszym kryształem po diamentie i ze względu na ich wytrzymałość strukturalną soczewki z kryształów safirów mogą być znacznie cieńsze niż inne powszechne materiały.Sapphire to jednokrystaliczny tlenek aluminium ((Al2O3) i jest użyteczny w zakresie transmisji od 00,15 do 5,5 μm.
