Silikon na izolacji SOI Wafer 6", 2,5 "m (p-doped) + 1,0 SiO2 + 625um Si (P-typ / bor doped)

Płytka SOI z krzemu na izolatorze 6", 2,5 "m (p-dopowana) + 1,0 SiO2 + 625um Si (p-typ /dopowany borem)

Abstrakt płytki silikonowo-izolacyjnej (SOI)

Ta płytka z krzemu na izolatorze (SOI) jest wyspecjalizowanym substratem półprzewodnikowym zaprojektowanym do zaawansowanych zastosowań w systemach elektronicznych i mikroelektromechanicznych (MEMS).Wafer charakteryzuje się wielowarstwową strukturą, która zwiększa wydajność urządzenia, zmniejsza pojemność pasożytniczą i poprawia izolację termiczną, co czyni go idealnym wyborem dla szerokiego zakresu zastosowań o wysokiej wydajności i wysokiej precyzji.

Właściwości produktów płytek z krzemu na izolatorze (SOI)

Specyfikacje płytki:

• Średnica płytki: 150 mm
  • Średnica 6 cali zapewnia dużą powierzchnię do wytwarzania urządzeń, zwiększając wydajność produkcji i zmniejszając koszty produkcji.

Poziom urządzenia:

• Gęstość: 2,5 mikrometrów
  • Cienka warstwa urządzenia umożliwia precyzyjną kontrolę właściwości elektronicznych, niezbędną do zastosowań o dużej prędkości i wydajności.
• Doping: P-typ (dopingowany fosforem)
  • Doping fosforu zwiększa przewodność elektryczną warstwy urządzenia, dzięki czemu nadaje się do różnych urządzeń półprzewodnikowych typu p.

Powierzchnia oksydu zakopanego (BOX):

• Gęstość: 1,0 mikrometru
  • Warstwa SiO2 o grubości 1,0 μm zapewnia doskonałą izolację elektryczną pomiędzy warstwą urządzenia a płytką z uchwytem, zmniejszając pojemność pasożytną i poprawiając integralność sygnału.

Ręcznik płytki:

• Gęstość: 625 mikrometrów
  • Gęsta płytka z uchwytem zapewnia mechaniczną stabilność podczas produkcji i pracy, zapobiegając wypaczeniu lub pękaniu.
• Rodzaj: P-typ (dopingowany borem)
  • Doping borowy poprawia wytrzymałość mechaniczną i przewodność cieplną płytki z uchwytem, pomaga w rozpraszaniu ciepła i zwiększa ogólną niezawodność urządzenia.

Kluczowe właściwości produktu:

1. Wysokiej jakości warstwa urządzenia:

   • Mobilność przewoźników: Wysoka mobilność nośnika w warstwie dopingowanej fosforem zapewnia szybką reakcję elektroniczną i szybką pracę.
   • Niska gęstość wad: Wysokiej jakości proces wytwarzania zapewnia minimalne wady, co prowadzi do lepszej wydajności i wyższych plonów.

2. Wydajna izolacja elektryczna:

   • Niska zdolność pasożytnicza: Warstwa BOX skutecznie izoluje warstwę urządzenia od podłoża, zmniejszając pojemność pasożytniczą i przesłuch, co ma kluczowe znaczenie dla zastosowań o wysokiej częstotliwości i niskiej mocy.
   • Integralność sygnału: Zwiększona izolacja elektryczna pomaga zachować integralność sygnału, co jest niezbędne dla wysokoprecyzyjnych obwodów analogowych i cyfrowych.

3. Zarządzanie cieplne:

   • Przewodność cieplna: Płytka z uchwytem dopowanym borem zapewnia dobrą przewodność cieplną, pomagając w rozpraszaniu ciepła wytwarzanego podczas pracy urządzenia, zapobiegając tym samym przegrzaniu i zapewniając stabilną pracę.
   • Odporność na ciepło: Konstrukcja i materiały płytki zapewniają jej odporność na wysokie temperatury podczas obróbki i pracy.

4. Stabilność mechaniczna:

   • Wzmocnienie: gruba ręcznika płytki zapewnia mechaniczne wsparcie, zapewniając stabilność płytki w trakcie procesu wytwarzania i pod obciążeniami operacyjnymi.
   • Trwałość: Stabilność mechaniczna płytki z uchwytem pomaga zapobiegać uszkodzeniom, zmniejsza ryzyko złamania płytki i zwiększa ogólną długowieczność urządzenia.

5. Różnorodność zastosowań:

   • Wysokiej wydajności: nadaje się do procesorów i innych szybkich cyfrowych obwodów logicznych, ze względu na wysoką mobilność nośnika i niską pojemność pasożytniczą.
   • Komunikacja 5G: Idealny do komponentów RF i przetwarzania sygnałów o wysokiej częstotliwości, korzystający z doskonałej izolacji elektrycznej i właściwości zarządzania cieplnym.
   • Urządzenia MEMS: Idealne do produkcji MEMS, zapewniające mechaniczną stabilność i precyzję potrzebną dla struktur mikrofabrykowanych.
   • Obwody sygnałowe analogowe i mieszane: Niski poziom hałasu i zmniejszony przepływ krzywy sprawiają, że nadaje się do zastosowania w wysokoprecyzyjnych obwodych analogowych.
   • Elektronika energetyczna: Dzięki solidnym właściwościom termicznym i mechanicznym nadaje się do zastosowań w zakresie zarządzania energią, które wymagają wysokiej wydajności i niezawodności.

Wniosek

Ta płytka z krzemu na izolatorze (SOI) oferuje wyjątkowe połączenie wysokiej jakości materiałów i zaawansowanych technik produkcyjnych, co daje podłoże, które wyróżnia się wydajnością elektryczną,zarządzanie cieplne, oraz stabilność mechaniczną. Właściwości te sprawiają, że jest to idealny wybór dla szerokiej gamy zastosowań elektronicznych i MEMS o wysokiej wydajności,wspieranie rozwoju urządzeń półprzewodnikowych nowej generacji.

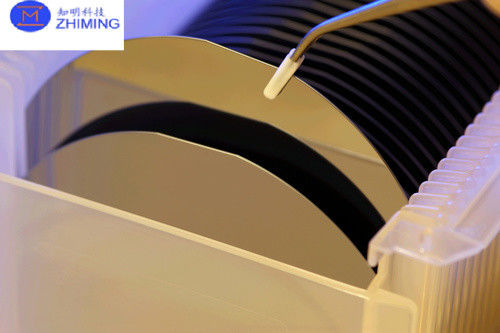

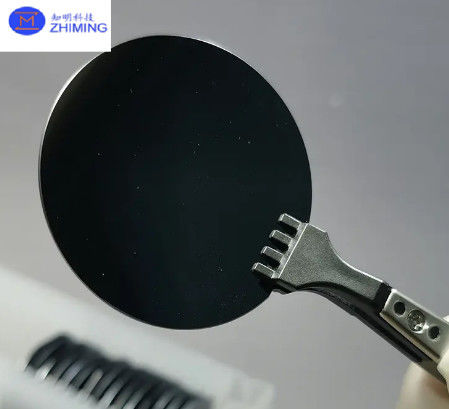

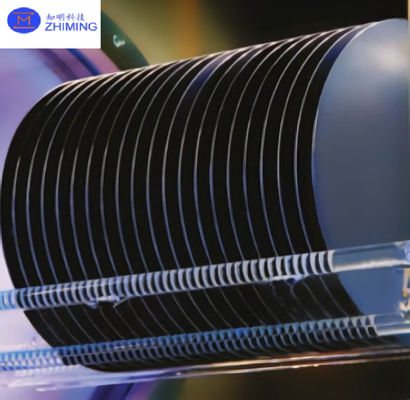

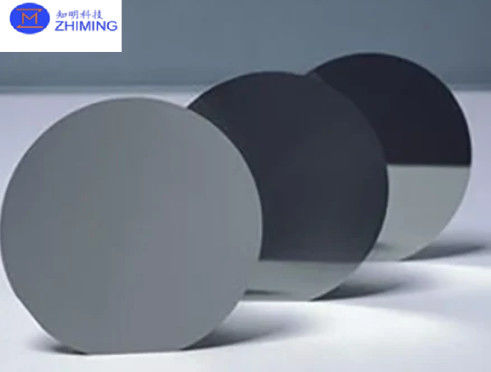

Wafer silikonowy na izolatorze (SOI) Zdjęcia produktu

Pytania i odpowiedzi

Co to są płytki SOI (Silicon-on-Isolator Wafers)?

płytki silikonowe na izolatorze (SOI) to rodzaj podłoża półprzewodnikowego, który składa się z wielu warstw, w tym cienkiej warstwy urządzenia krzemowego, izolacyjnej warstwy tlenku,i wspierająca płytka krzemowa,Struktura ta zwiększa wydajność urządzeń półprzewodnikowych, zapewniając lepszą izolację elektryczną, zmniejszając pojemność pasożytną i poprawiając zarządzanie cieplne.
