SOI Wafer Silicon On Insulator wafer Dopant P BOX Warstwa 0,4-3 Orientacja podłoża 100 111

Opis płytek SOI

Płytki SOI (Silicon-On-Insulator) to rodzaj technologii materiałów półprzewodnikowych stosowanych głównie w przemyśle mikroelektronicznym.Te płytki są wykonane poprzez włożenie cienkiej warstwy izolacjiTa konfiguracja zapewnia kilka zalet w porównaniu z konwencjonalnymi płytkami krzemowymi.

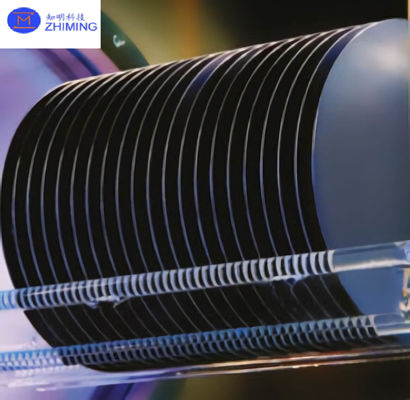

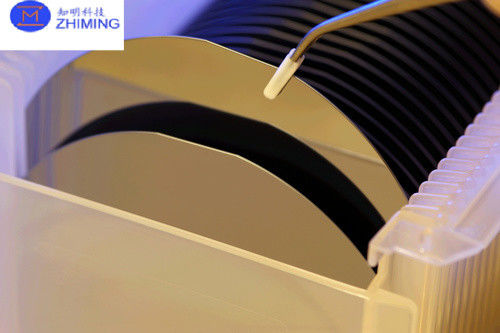

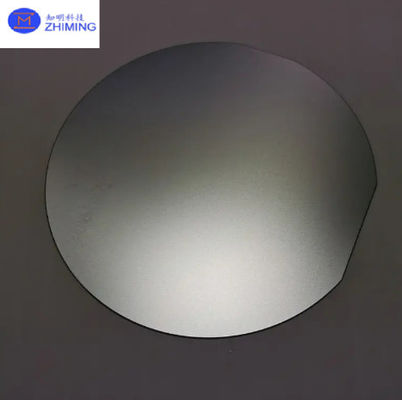

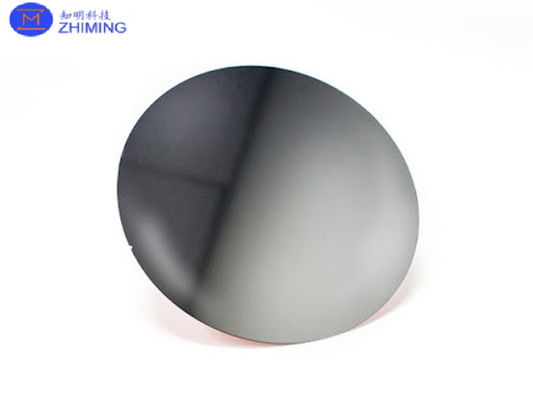

Zdjęcie płytki SOI

Właściwości płytek SOI

Płytki SOI (Silicon-On-Insulator) wykazują szereg odrębnych właściwości, które czynią je szczególnie cennymi w różnych zastosowaniach mikroelektronicznych o wysokiej wydajności i specjalistycznych.Oto niektóre z kluczowych właściwości płytek SOI:

1. Izolacja elektryczna: Warstwa zakopanej tlenu (BOX) w płytkach SOI zapewnia doskonałą izolację elektryczną między górną warstwą krzemu, w której urządzenia są wbudowane, a podłożem.Ta izolacja pomaga zmniejszyć pojemność pasożytniczą, dzięki czemu poprawiono wydajność obwodów dużych prędkości.

2. Zmniejszenie zużycia energii: Ze względu na zmniejszoną pojemność pasożytniczą i prądy wycieku urządzenia zbudowane na płytkach SOI zużywają mniej energii niż urządzenia zbudowane na silisium masowym.Ta właściwość jest szczególnie korzystna dla przenośnych i zasilanych bateriami urządzeń.

3. Wysoka wydajność: Cienka górna warstwa krzemu może być całkowicie wyczerpana, co prowadzi do lepszej kontroli kanału i zmniejszenia efektów krótkich kanałów w tranzystorach.W rezultacie powstają tranzystory, które mogą działać przy niższych napięciach progowych z wyższymi prądami napędowymi, umożliwiające szybsze prędkości przełączania i wyższe osiągi.

4. Izolacja termiczna: Warstwa izolacyjna zapewnia również pewną izolację termiczną między warstwą aktywną a podłożem.Może to być korzystne w zastosowaniach, w których ciepło wytwarzane przez urządzenie musi być ograniczone do górnej warstwy, pomagając skuteczniej zarządzać efektami cieplnymi.

5. Immunitet z zamknięcia: Technologia SOI zapewnia wrodzoną odporność na zamknięcie, które jest rodzajem zwarcia, które może wystąpić w masowym urządzeniu z krzemu.Jest to spowodowane brakiem połączenia p-n pomiędzy regionami typu n i p rozciągającymi się na podłoże, co jest typową przyczyną zablokowania urządzeń masowych.

6. Twardota promieniowania: Konfiguracja strukturalna płytek SOI sprawia, że urządzenia zbudowane na nich są bardziej odporne na działanie promieniowania, takie jak całkowita dawka jonizująca (TID) i zakłócenia pojedynczego zdarzenia (SEU).Właściwość ta jest kluczowa dla zastosowań kosmicznych i innych środowisk narażonych na wysoki poziom promieniowania.

7. Skalowalność: Technologia SOI jest bardzo skalowalna, umożliwiając produkcję urządzeń o bardzo małych rozmiarach cech.

8. Kompatybilność z powszechnymi procesami wytwarzania: chociaż płytki SOI oferują wyjątkowe zalety, nadal można je przetwarzać przy użyciu wielu z tych samych technik wytwarzania, co tradycyjny krzemowy płytki,który ułatwia integrację w istniejące linie produkcyjne.

- Nie.

Płytki SOI (Silicon-On-Insulator) to rodzaj technologii materiałów półprzewodnikowych stosowanych głównie w przemyśle mikroelektronicznym.Te płytki są wykonane poprzez włożenie cienkiej warstwy izolacjiTa konfiguracja zapewnia kilka zalet w porównaniu z konwencjonalnymi płytkami krzemowymi.

Zastosowanie płytek SOI

Wafle SOI (Silicon-On-Insulator) są wykorzystywane w różnych zastosowaniach zaawansowanych technologicznie ze względu na ich unikalne właściwości, takie jak zmniejszona pojemność pasożytnicza, lepsza wydajność na wysokich częstotliwościach,mniejsze zużycie energiiOto niektóre z najważniejszych zastosowań płytek SOI:

1. Wysokiej wydajności mikroprocesoryTechnologia SOI jest szeroko stosowana w produkcji mikroprocesorów do komputerów i serwerów.który jest krytyczny dla aplikacji obliczeniowych o wysokiej wydajności.

2. Obwody radiowe (RF): płytki SOI są szczególnie korzystne dla zastosowań RF ze względu na ich doskonałe właściwości izolacyjne, które zmniejszają rozmowy krzyżowe i poprawiają wydajność w przełączaniu RF i przetwarzaniu sygnału.To sprawia, że są idealne do użycia w telefonach komórkowych, sieci bezprzewodowych i innych urządzeń komunikacyjnych.

3. Elektronika samochodowa: Zwiększona trwałość i stabilność eksploatacyjna urządzeń opartych na SOI w warunkach wysokich temperatur i promieniowania sprawiają, że nadają się one do zastosowań w przemyśle motoryzacyjnym,włącznie z jednostkami sterującymi silnikiem, czujniki samochodowe i systemy zarządzania energią.

4. Urządzenia zasilaniaTechnologia SOI jest korzystna w urządzeniach zasilania wykorzystywanych do konwersji napięcia i zarządzania energią w różnych produktach elektronicznych.Urządzenia te korzystają ze zdolności SOI do obsługi wysokich napięć i gęstości mocy z większą wydajnością i zmniejszoną produkcją ciepła.

5. MEMS (mikroelektro-mechaniczne systemy): płytki SOI stanowią solidną platformę do opracowywania urządzeń MEMS, takich jak akcelerometry i żyroskopy, które są stosowane w poduszkach powietrznych samochodów, smartfonach i innych urządzeniach elektronicznych.Pochowana warstwa tlenku w płytkach SOI zapewnia doskonałą izolację mechaniczną i elektryczną, co jest kluczowe dla urządzeń MEMS.

6. Fotonika i optoelektronika: Właściwości płytek SOI ułatwiają integrację elementów optycznych, takich jak przewodniki fal, modulatory i detektory z obwodami elektronicznymi.Integracja ta jest niezbędna do opracowania zaawansowanych systemów optoelektronicznych wykorzystywanych w transmisji danych, telekomunikacji i zastosowań czujnikowych.

7. Komputery kwantowe: płytki SOI są również badane jako podłoże do opracowywania bitów kwantowych (kubity) do obliczeń kwantowych,dzięki ich zdolności do pracy w temperaturach kryogenicznych i ich kompatybilności z istniejącymi procesami półprzewodnikowymi.

8. Kosmiczne i wojskowe zastosowania: Urządzenia zbudowane na płytkach SOI są bardziej odporne na działanie promieniowania, co sprawia, że nadają się do zastosowań kosmicznych i sprzętu wojskowego, w których narażenie na promieniowanie stanowi zagrożenie.

Technologia SOI stale ewoluuje, rozwiązując coraz bardziej złożone wyzwania w tych zastosowaniach, napędzając postępy w dziedzinie elektroniki i ułatwiając nowe innowacje w wielu dziedzinach.

Pytania i odpowiedzi

Co to jest płytka krzemowa SOI?

Płytka krzemowa SOI (Silicon-On-Insulator) jest rodzajem materiału półprzewodnikowego stosowanego głównie w przemyśle mikroelektronicznym.Składa się z cienkiej warstwy krzemu oddzielonego od grubszego podłoża krzemu warstwą materiału izolacyjnegoTa struktura jest osiągana za pomocą specjalistycznych procesów produkcyjnych, takich jak Separacja przez Implantację Tlenku (SIMOX) lub technika Smart Cut.

Główną zaletą płytek krzemowych SOI w stosunku do tradycyjnych płytek krzemowych masowych jest obecność warstwy izolacyjnej, która znacznie zmniejsza pojemność pasożytniczą,zwiększa wydajność poprzez minimalizowanie wycieków elektrycznych, zapewniając lepszą izolację poszczególnych urządzeń na układzie, co prowadzi do poprawy szybkości, efektywności energetycznej i ogólnej wydajności urządzeń elektronicznych.Wafle SOI są szeroko stosowane w różnych zastosowaniach, w tym mikroprocesory o wysokiej wydajności, obwody częstotliwości radiowej (RF), elektronika mocy i MEMS (Micro-Electro-Mechanical Systems), między innymi.Ich właściwości sprawiają, że są one szczególnie odpowiednie do środowisk, w których duże prędkości, niskie zużycie energii i odporność na trudne warunki są niezbędne.
