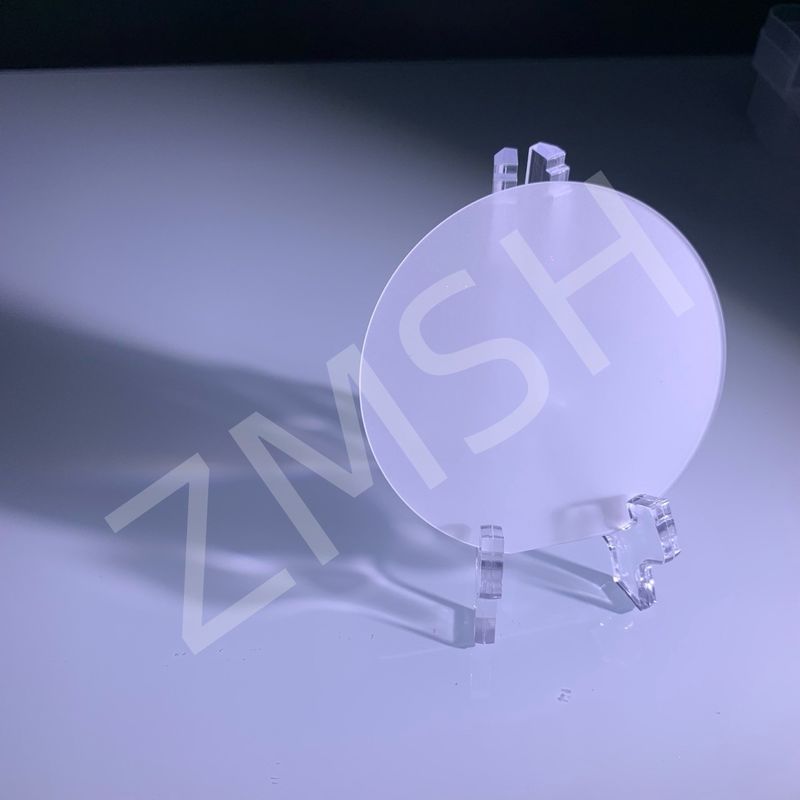

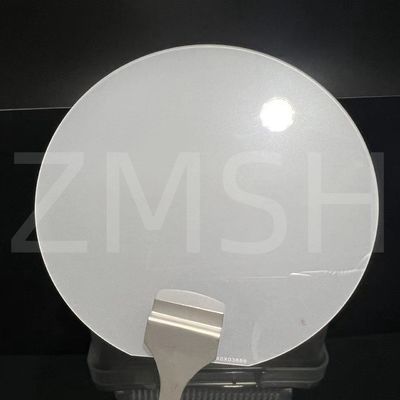

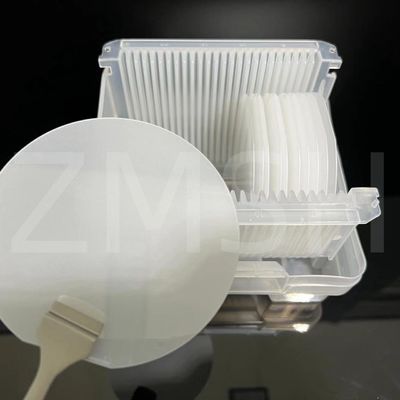

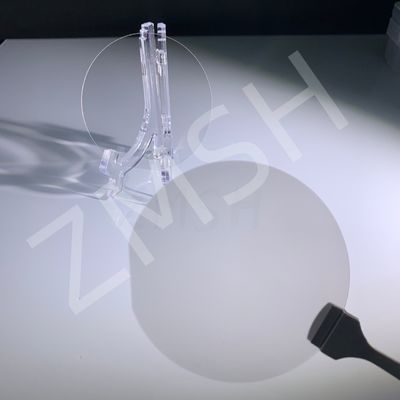

Sapphire Wafer 4-calowy DSP SSP 0001 C Płaszczyzna Akceptuj niestandardowe osi Monocrystal Al2O3
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Model Number: | Sapphire subatrate |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Masa molekularna: | 101,96 | Polerowanie: | DSP, SSP |
|---|---|---|---|
| Tolerancja średnicy: | ≤3% | dostosować: | Przystępne. |
| Długość: | 30m | Chropowatość powierzchni: | Ra < 0,5 Nm |
| Odporność wewnętrzna: | 1E16 Ω-cm | metoda wzrostu: | tak |
| Podkreślić: | 4calowa płytka safirowa,C Płaszczyzna Sapphire Wafer,Włókiennicze |
||
opis produktu
Sapphire wafer 4inch DSP SSP (0001) C Plane Akceptuj niestandardowy oś Monocrystal Al2O3
Opis produktu:
Szafir składa się z tlenku aluminium (Al2O3), w którym trzy atomy tlenu wiążą się z dwoma atomami aluminium w kowalencyjnej strukturze.Wykazuje sześciokątną strukturę krystaliczną sieci i zazwyczaj posiada płaszczyznę cięcia, taką jak płaszczyzna AZe względu na szeroki zakres przejrzystości optycznej, płytka szafirowa umożliwia przesyłanie światła z promieniowania bliskiego ultrafioletu (190 nm) do średniej długości fali podczerwieni,co sprawia, że jest idealny do komponentów optycznychSzafir jest znany ze swojej wysokiej prędkości dźwięku, wysokiej odporności na temperaturę, odporności na korozję, wysokiej twardości,doskonała przejrzystośćJest to trudny do przetworzenia materiał, ale jest powszechnie stosowany w urządzeniach optoelektronicznych.
Jakość ultrajaśniejszych białych/niebieskich diod LED zależy od jakości warstw epitaksyalnych azotanu galiu (GaN), które z koleijest ściśle związana z jakością obróbki powierzchni stosowanych płytek szafirowychNiestosowanie stałej siatki pomiędzy płaszczyzną C płaszczyzny szafirowej (jednokrystaliczny Al2O3) a cienkimi płytami osadzonymi w grupach III-V i II-VI jest minimalne.dobrze dostosowane do wymogów wysokotemperaturowych procesów epitaxy GaNTo sprawia, że płytki szafirowe są kluczowymi materiałami do produkcji białych/niebieskich/zielonych diod LED.
Charakter
1. Struktura i skład płytki safirowej
Szafir ma sześciokątną strukturę krystaliczną z grupą przestrzenną R-3c, a jego podstawową jednostką strukturalną jest oktaedr AlO6.,tworząc wysoce symetryczną i stabilną sieć trójwymiarową.
2Właściwości optyczne i elektroniczne płytki safirowej
Szafir ma doskonałe właściwości optyczne, co czyni go idealnym materiałem do komponentów optycznych.szczególnie w zakresie ultrafioletowym do bliskiej podczerwieni (150 nm do 5500 nm), o wskaźniku załamania około 1.76Ta szeroko rozpowszechniona przejrzystość pozwala na szerokie stosowanie szafiru w wysokiej precyzji instrumentach optycznych.
Jeśli chodzi o właściwości elektroniczne, płytka szafirowa jest izolacją o szerokiej przepustowości około 9,9 eV, dzięki czemu wyróżnia się w urządzeniach elektronicznych o wysokim napięciu i wysokiej częstotliwości.Ze względu na wysoką izolację i niskie straty dielektryczne, szafir jest powszechnie stosowany jako materiał podłoża do urządzeń półprzewodnikowych, zwłaszcza w tranzystorach o wysokiej mobilności elektronów (HEMT) i urządzeniach opartych na azotynie gallu (GaN).
3Właściwości mechaniczne i termodynamiczne
Sapphire wafer ma twardość Mohs 9, drugie tylko do diamentu, dając mu wyjątkową odporność na ścieranie i zadrapania.o pojemności nieprzekraczającej 10 WPłytka szafirowa wykazuje również bardzo wysoką przewodność cieplną około 25 W/m·K, utrzymując stabilne właściwości fizyczne i chemiczne w środowiskach o wysokiej temperaturze.O wysokiej temperaturze topnienia 2054°C i niskim współczynniku rozszerzenia termicznego (8.4 x 10^-6/K), płytka szafirowa może utrzymać stabilność wymiarową w zastosowaniach o wysokiej temperaturze.
| Średnica | 4 cali 100±0,3 mm |
| Gęstość | 650 ± 20 μm |
| Orientacja | C-płaszczyzna (0001) do M-płaszczyzny (1-100) lub A-płaszczyzny ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R-płaszczyzny (1-1 0 2), A-płaszczyzny (1 1-2 0 ), M-płaszczyzny ((1-1 0 0) |
| Długość płaska pierwotna | 320,5±1,5 mm |
| Główna płaska orientacja | Płaszczyzna A (1 1-2 0) ± 0,2° |
| TTV | ≤ 20 μm |
| LTV | ≤ 20 μm |
| TIR | ≤ 20 μm |
| BOK | ≤ 20 μm |
| Warp. | ≤ 20 μm |
| Powierzchnia przednia | Epi-polerowane (Ra< 0,2 nm) |
| Powierzchnia tylna | Cienkie mielone (Ra=0,5 do 1,2 μm), Epi-polerowane (Ra< 0,2 nm) |
| Uwaga: | Może dostarczać wysokiej jakości płytki z substratów szafiru zgodnie ze szczególnymi wymaganiami klientów |
Zastosowanie:
Płytki szafirowe są doskonałymi wielofunkcyjnymi materiałami znanymi ze swojej wysokiej odporności na temperaturę, dobrej przewodności cieplnej, wysokiej twardości, przejrzystości podczerwieni i stabilności chemicznej.Są one szeroko stosowane w różnych sektorach przemysłowych., obronności i badań naukowych, takich jak okna podczerwone o wysokiej temperaturze.płytki szafirowe służą jako wszechstronne podłoża jednokrystaliczne i są preferowanymi podłożami w przemyśle błękitnego, fioletowe i białe diody emitujące światło (LED) i niebieskie diody laserowe (LD) (wymagające epitaksyalnych folii azotanu galiu na podłogach szafirowych).Są one również kluczowe dla superprzewodzących substratów cienkich folii.
Proces przetwarzania substratów szafirowych:
1. Wzrost kryształowy: Wykorzystanie pieca do wzrostu kryształu do uprawy dużych i wysokiej jakości pojedynczych kryształów szafiru.
2Orientacja: Upewnij się, że kryształ szafiru jest prawidłowo umieszczony na piłce do późniejszego przetwarzania.
3Płukanie: wydobywanie prętów szafirowych z kryształu w określony sposób.
4Szlifowanie: do precyzyjnego szlifowania zewnętrznej średnicy pręta szafirowego należy użyć zewnętrznego szlifierka cylindrycznego.
5Kontrola jakości: sprawdzenie jakości pręta szafirowego i sprawdzenie, czy wymiary i orientacja po wydobyciu spełniają specyfikacje klienta.
6. Orientacja (ponownie): Dokładnie ustawić pręt z safirem na maszynie do cięcia precyzyjnego.
7Pocięcie: Pocięcie safirowej pręty na cienkie płatki.
8Polerowanie: usunięcie uszkodzenia cięcia i poprawa płaskości płytek.
9. Chamowanie: Przycinanie krawędzi płytki do zaokrąglonego kształtu w celu zwiększenia wytrzymałości mechanicznej i zapobiegania wadom wywołanym koncentracją naprężenia.
10. Polerowanie: Zwiększenie chropowitości powierzchni płytek w celu osiągnięcia precyzji epitaksyalnej.
11Czyszczenie: usuwanie zanieczyszczeń z powierzchni płytki (np. cząstki pyłu, metale, pozostałości organiczne).
12. Inspekcja jakości (ponownie): Wykorzystanie wysokiej precyzji urządzeń inspekcyjnych do oceny jakości płytki (płaskość, czystość powierzchni itp.) w celu spełnienia wymagań klienta.
Zalecenie produktu:
1.8 cala 0,725 Dia100mm C płaszczyzna Single Crystal Sapphire Wafer 1300mm 1500mm grubość
2.6calowa orientacja płytki szafirowej
Częste pytania:
P: Co to jest płytka szafirowa?
A: Sapphire wafers by Vritra Technologies
Syntetyczny szafir to jednokrystaliczna forma tlenku aluminium (Al2O3). Wykazuje unikalne właściwości fizyczne i chemiczne, takie jak odporność na wysokie temperatury, odporność na wstrząsy termiczne, wysoką wytrzymałość,odporność na zadrapania, niskie straty dielektryczne i dobra izolacja elektryczna.
P: Jaka jest różnica między szafirem a płytkami krzemowymi?
Odpowiedź: Najpopularniejsze zastosowania dla szafiru to diody LED.krzemu jest nieprzezroczyste i nie pozwala na skuteczną ekstrakcję światłaMateriał półprzewodnikowy jest jednak idealny dla diod LED, ponieważ jest zarówno tani, jak i przejrzysty.
P: Co to jest szafir w półprzewodnikach?
Odpowiedź: płytki szafirów są używane do epitazji płyt półprzewodnikowych, takich jak Si, azotyn galiowy (GaN) i AlGaN, oraz do produkcji układów scalonych.Substraty szafirowe w płaszczyźnie C są stosowane do wzrostu GaN i innych związków IIIV i IIVI przy produkcji diod LED oraz do zastosowań detektorów IR.
