LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate

LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: 2 ”/3”/4 ”/6„/8 ”

Zapłata:

Minimalne zamówienie: 2
Cena: 200 USD
Packaging Details: custom cartons
Delivery Time: 2-3 weeks
Zasady płatności: T/T
Supply Ability: by case
Najlepsza cena Kontakt

Szczegóły informacji

Material: LiNbO3 Diameter/size: 2”/3”/4”/6“/8”
Cutting Angle: X/Y/Z etc TTV: <3μm
Bow: -30 Warp: <40μm
Podkreślić:

2 cali niobatu litowego na izolacji

,

4 cali niobatu litowego na izolacji

,

8 cali niobatu litowego na izolacji

opis produktu

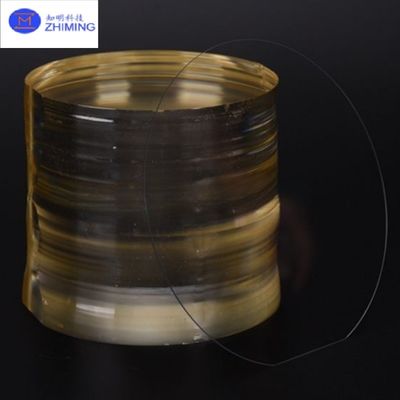

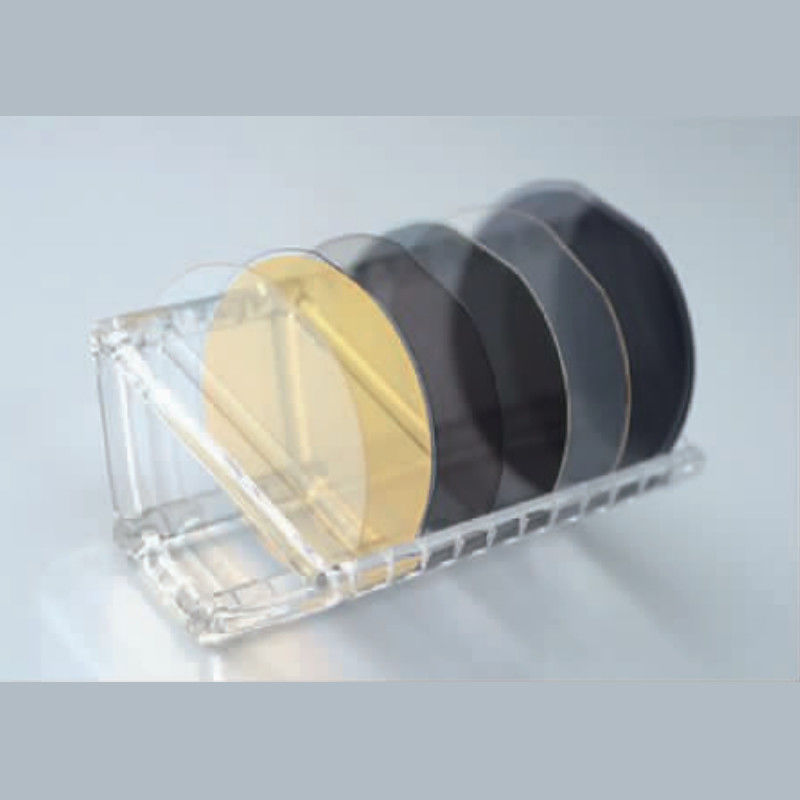

Wafer LNOI (niobat litu na izolatorze)

WprowadzenieWafer LNOI
Płytki LNOI (Lithium Niobate on Insulator) są najnowocześniejszym materiałem stosowanym w rozwoju zaawansowanych urządzeń fotonicznych i kwantowych.Płytki te są wytwarzane poprzez wiązanie cienkiej warstwy niobatu litu (LiNbO3) na podłożu izolacyjnymPłytki LNOI dziedziczą wyjątkowe właściwości optyczne i piezoelektryczne niobatu litu,co czyni je niezbędnymi do zastosowań o wysokiej wydajności w optyce zintegrowanejW tym artykule omówiono podstawowe zasady, kluczowe zastosowania i często zadawane pytania dotyczące płytek LNOI.



LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate 0LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate 1

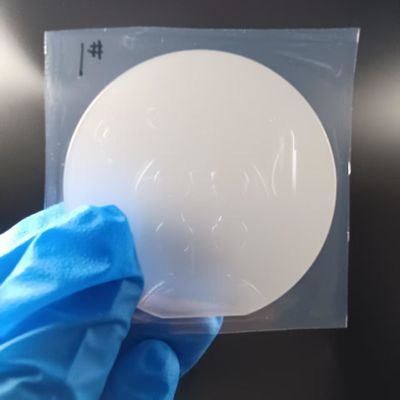

Zasada produkcji płytek LNOI:
Proces tworzenia płytek LNOI jest złożony i obejmuje kilka krytycznych etapów zapewniających wysoką jakość i funkcjonalność produktu końcowego.



LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate 2





  1. Implantacja jonowa:
    Proces wytwarzania rozpoczyna się od masowego kryształu niobatu litu.Energia i głębokość jonów określają grubość warstwy niobatu lituImplantacja jonowa tworzy delikatną płaszczyznę w krysztale, którą można oddzielić w późniejszych etapach procesu, aby uzyskać cienką, wysokiej jakości folie niobatu litu.

  2. Związanie z podłożem:
    Po zakończeniu procesu implantacji jonów, warstwa niobatu litu (która została osłabiona przez jony) jest połączona z podłożem izolacyjnym, zazwyczaj krzemowym.Wykonuje się to przy użyciu bezpośrednich technik wiązania płytekPowstałe połączenie tworzy stabilny interfejs między cienką warstwą niobatu litu a podłożem.

  3. Odgrzewanie i oddzielenie warstw:
    Po połączeniu płytka przechodzi proces wygrzewania, który pomaga naprawić uszkodzenia spowodowane implantem jonowym.Krok wygrzewczy promuje również oddzielenie górnej warstwy niobatu litu od kryształu masowegoW rezultacie powstaje wysokiej jakości cienka warstwa niobatu litu na podłożu, która jest niezbędna do zastosowania w różnych zastosowaniach fotonicznych i kwantowych.

  4. Wymagania dotyczące:
    Aby uzyskać pożądaną jakość powierzchni i płaskość, płytka poddawana jest chemicznemu polerowaniu mechanicznemu (CMP).zapewnienie, aby ostateczna płytka spełniała rygorystyczne wymagania dotyczące stosowania w urządzeniach fotonicznych o wysokich osiągachTen krok ma kluczowe znaczenie dla zapewnienia optymalnej wydajności optycznej i zmniejszenia wad.




SpecyfikacjazWafer LNOI





Materiał Optyczne Klasa LiNbO3 płytki
Curie Temperatura 1142±0,7°C
Wycinanie Kąt X/Y/Z itd.
Średnica/rozmiar 2 ′′/3 ′′/4 ′′/6 ′′/8 ′′
Tol ((±) < 0,20 mm ± 0,005 mm
Gęstość 00,18 ‰ 0,5 mm lub więcej
Podstawowe Płaskie 16mm/22mm/32mm
TTV 3 μm
Pochyl się - 30
Warp. < 40 μm
Orientacja Płaskie Wszystkie dostępne
Powierzchnia Rodzaj Jednostronne wypolerowane ((SSP) / Podwójne strone wypolerowane ((DSP))
Polerowane Strona Ra < 0,5 nm
S/D 20/10
Krawędź Kryteria R=0,2 mm typ C lub Bullnose
Jakość Bez pęknięć (bąbelki i włączenia)
Optyczne dopingowane Mg/Fe/Zn/MgO itp. dla płyt LN< klasy optycznej na żądaną
Wafelka Powierzchnia Kryteria Indeks załamania No=2.2878/Ne=2.2033 @632nm długość fali/pryzma metoda sprzęgła.
zanieczyszczenia, Żadnego
Cząsteczki c> 0,3μ m <= 30
Zarysowanie, rozbijanie. Żadnego
Wady Żadnych szczelin, zadrapań, śladów piły, plam.
Opakowanie ilość/sklepka z płytkami 25 sztuk na pudełko






Zastosowania płytek LNOI:
Płytki LNOI są stosowane w różnych dziedzinach, zwłaszcza tych, które wymagają zaawansowanych właściwości materiału do zastosowań fotonicznych, kwantowych i szybkich.Poniżej przedstawiono kluczowe obszary, w których płytki LNOI są niezbędne:



LNOI Wafer Lithium Niobate On Insulator 2/3/4/6/8 Inch LN Substrate 3

  1. Zintegrowana optyka:
    Płytki LNOI są szeroko stosowane w optyce zintegrowanej, gdzie służą jako podstawa urządzeń fotonicznych, takich jak modulatory, przewodniki fal i rezonatory.Urządzenia te są kluczowe dla manipulowania światłem na poziomie układu scalonego, umożliwiające szybką transmisję danych, przetwarzanie sygnałów i zaawansowane zastosowania optyczne.

  2. Telekomunikacje:
    Płyty LNOI odgrywają istotną rolę w telekomunikacji, zwłaszcza w systemach łączności optycznej.które są podstawowymi elementami sieci światłowodowych dużych prędkościWyjątkowe właściwości elektrooptyczne LNOI pozwalają na precyzyjną modulację światła na wysokich częstotliwościach, co jest niezbędne w nowoczesnych systemach łączności.

  3. Komputery kwantowe:
    Płytki LNOI są idealnym materiałem do technologii kwantowych ze względu na ich zdolność do generowania splątanych par fotonów, które są niezbędne do dystrybucji kwantowych kluczy (QKD) i kryptografii kwantowej.Ich integracja z systemami obliczeniowymi kwantowymi pozwala na rozwój zaawansowanych obwodów fotonicznych, które są kluczowe dla przyszłości technologii obliczeniowych kwantowych i komunikacyjnych.

  4. Technologie wykrywania:
    Płytki LNOI są również stosowane w zastosowaniach czujników optycznych i akustycznych.monitorowanie środowiskaIch wysoka czułość i stabilność zapewniają dokładne pomiary, co czyni je niezbędnymi w tych dziedzinach.




Częste pytaniazWafer LNOI

  1. Z czego zrobione są płytki LNOI?
    Płytki LNOI składają się z cienkiej warstwy niobatu litu (LiNbO3) połączonej z podłożem izolacyjnym, zazwyczaj krzemu.,co czyni go idealnym do różnych zastosowań o wysokiej wydajności.

  2. Czym różnią się płytki LNOI od płytek SOI?
    Podczas gdy obie płytki LNOI i SOI składają się z cienkiej folii połączonej z podłożem izolacyjnym, LNOI używa niobatu litu jako materiału cienkiej folii, podczas gdy płytki SOI używają krzemu.Niobat litu oferuje lepsze nieliniowe właściwości optyczne., które sprawiają, że płytki LNOI są bardziej odpowiednie do zastosowań takich jak obliczenia kwantowe i zaawansowana fotonika.

  3. Jakie są główne zalety stosowania płytek LNOI?
    Główne zalety płytek LNOI obejmują ich wysokie współczynniki elektrooptyczne, które umożliwiają skuteczną modulację światła, a także ich wytrzymałość mechaniczną,który zapewnia stabilność podczas pracy urządzeniaWłaściwości te sprawiają, że płytki LNOI są idealne do zastosowań optycznych i kwantowych o dużej prędkości.
