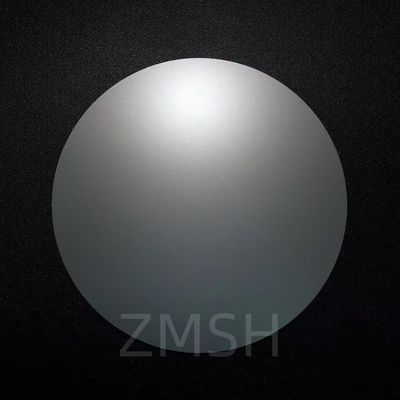

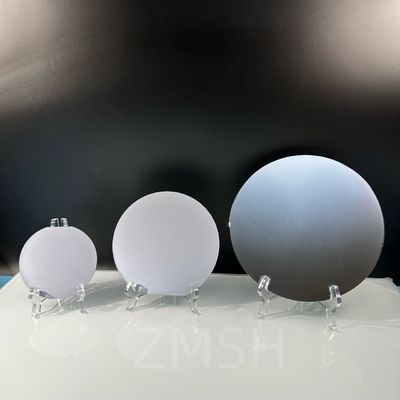

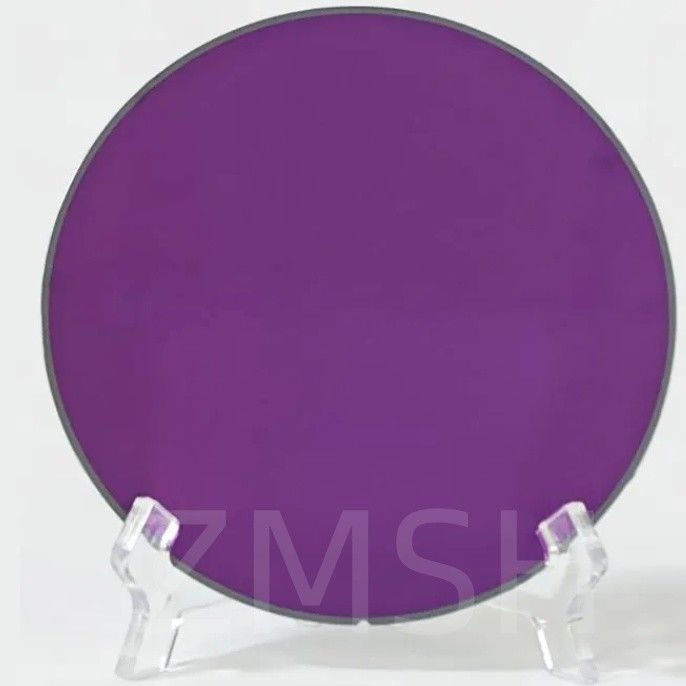

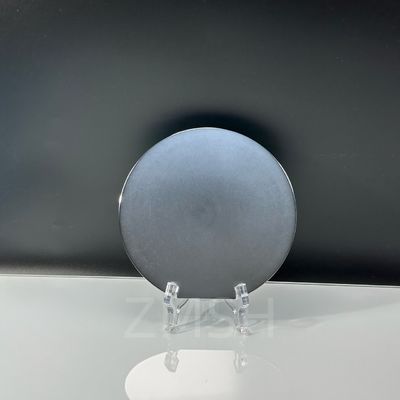

Półizolacyjne kompozyty SiC-on-Si 4H wykazują wysoką rezystywność LED
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał podłoża: | Węglik krzemu na krzemowym waflu złożonym | Powierzchnia przednia: | CMP polerowany, Ra < 0,5 Nm (jednostronnie polerowany, SSP) |
|---|---|---|---|
| Drugorzędna długość płaska: | 18.0 +/- 2,0 mm | Rodzaj: | Półtyp |
| Podstawowa długość płaska: | 32,5 +/- 2,5 mm | Średnica: | 100 mm +/- 0,5 mm |
| Zawartość węgla: | 0,5 ppm | Orientacja płaska wtórna:: | 90 stopni od pierwotnego mieszkania |
| Podkreślić: | Światła diodowe SiC na podłogach Si Composite,SiC na podłogach Si Composite |
||
opis produktu
Półizolacja SiC na SSi kompozytowych podłogach 4H wyświetlająca wysoką rezystywność LED
Opis produktu SiC On Si kompozytowych substratów:
Półizolacyjny węglik krzemu (SiC) na płytce złożonej z krzemu jest specjalistycznym typem płytki, która łączy właściwości węglika krzemu i materiałów krzemu.Wafer składa się z warstwy półizolacyjnego węglanu krzemu na szczycie podłoża krzemuOkreślenie "półizolacja" wskazuje, że materiał ma właściwości elektryczne, które nie są czysto przewodzące ani czysto izolacyjne, ale gdzieś pomiędzy.
Charakter SiC na kompozytowych podłogach Si:
1Wysoka rezystywność: półizolujący SiC na płytkach Si wykazuje wysoką rezystywność, co oznacza, że ma niską przewodność elektryczną w porównaniu z zwykłymi materiałami przewodzącymi.
2Niska wyciekłość: ze względu na swoją półizolacyjną naturę płytki te mają niskie prądy wyciekłości, co sprawia, że nadają się do zastosowań wymagających minimalnego wycieku prądu.
3Wysokie napięcie awaryjne: zazwyczaj mają wysokie napięcie awaryjne, umożliwiające im wytrzymanie wysokich pól elektrycznych bez awarii.
Wykaz parametrów SiC On Si kompozytowych substratów:
| Pozycja | Specyfikacja |
| Średnica | 150 ± 0,2 mm |
| Polityp SiC | 4H |
| Odporność SiC | ≥1E8 Ω·cm |
| Gęstość warstwy SiC | ≥ 0,1 μm |
| Nieważne | ≤ 5 ea/wafer (2 mm > D > 0,5 mm) |
| Bruki z przodu | Ra ≤ 0,2 nm (5 μm × 5 μm) |
| Si Orientacja | Zmiany wyników: |
| Typ Si | P/N |
| Płasko/szczyt | Płasko/szczyt |
| Szczątki, zarysowania, pęknięcia (kontrola wizualna) | Żadnego |
| TTV | ≤ 5 μm |
| Gęstość | 500/625/675 ± 25 μm |
Wykorzystanie SiC On Si w kompozytowych podłogach:
1Urządzenia o wysokiej częstotliwości: półizolujący SiC na płytkach złożonych z Si jest powszechnie stosowany w urządzeniach o wysokiej częstotliwości, takich jak tranzystory RF, wzmacniacze i układy mikrofalowe.
2Elektronika energetyczna: Znajdują zastosowanie w urządzeniach elektronicznych, w których wysokie napięcie awaryjne i niskie straty elektryczne są kluczowe dla efektywnej konwersji mocy.
3Czujniki: płytki te są wykorzystywane w technologiach czujnikowych, w których wymagana jest wysoka rezystywność i niskie charakterystyki wycieku w celu dokładnego wykrywania i pomiaru.
4Optoelektronika: W urządzeniach optoelektronicznych, takich jak fotodetektory i diody LED, półizolacja SiC na płytkach Si może zapewnić lepszą wydajność ze względu na ich unikalne właściwości elektryczne.
Wykorzystanie SiC na kompozytowych podłogach:
Częste pytania:
A: The use of silicon carbide composite (SiC/SiC) components within fusion reactors has the potential to double the electricity generated from every gigawatt of thermal energy produced compared with advanced steel designs
