Si wafer 4 cali Polerowany CZ Dopant Arsen ((As) Bor ((B)) Fosfor ((Ph)) (100) Półprzewodnik
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiały: | krzem | Średnica: | 100mm |
|---|---|---|---|
| Domieszka: | P/Bor lub N/As | Oporność: | 0,001-0,005 Ω .CM |
| Orientacja: | 100 | Orientacja plasterka: | ±0,5° |
| Tolerancja średnicy: | 100±0,3 mm | Lokalizacja głównego mieszkania: | <110>±1 |
| Podstawowa długość płaska: | 32,5 ± 2,5 mm | Tolerancja grubości: | 500±20μm |
| Podkreślić: | 4calowa płytka Si,CZ Si wafer,Płytki półprzewodnikowe Si |
||
opis produktu
Si wafer 4 cali Polerowany CZ Dopant Arsen ((As) Bor ((B)) Fosfor ((Ph)) (100) Półprzewodnik
Opis Si Wafer:
Wafel krzemowy to bardzo cienki okrągły dysk wycięty z krzemu o wysokiej czystości.Wtedy jest czysty.Płytki krzemowe są wytwarzane z krzemu o wysokiej czystości i są materiałem urządzeń półprzewodnikowych.Te płytki mogą być również wytwarzane z wcięciem SEMI lub jedną lub dwoma płaskimi płytkami SEMI.Specjalizujemy się w wytwarzaniu wysokiej jakości polerowanych płytek krzemowych do zastosowań półprzewodnikowych i elektronicznych.Nasze 100 mm polerowane płytki krzemowe oferują najwyższej jakości jednokrystaliczny materiał jednokrystaliczny z ściśle kontrolowanym opór elektryczny i grubości zmienności specyfikacjiProdukt ten składa się z płytek krzemowych o średnicy 100 mm, pociętych z pojedynczego kryształowego ingotu uprawionego metodą Czochralskiego (CZ).Politykowane z jednej lub z dwóch stron w celu osiągnięcia wyjątkowej jednolitości grubości, właściwości cząstek, mikroskuteczność powierzchni i specyfikacje płaskości.
Charakter płytki Si:
1. Najwyższej jakości. Wszystkie płytki krzemowe są zupełnie nowe, dziewicze płytki krzemowe. Nigdy nie były używane ani ponownie używane
2Nasze płytki krzemowe klasy Prime mają wysokiej jakości powierzchnie gotowe na epi
3. Materiał monokrystaliczny. Wszystkie płytki są wykonane z najwyższej jakości materiału monokrystalicznego
4Nasze 100 mm płytki krzemowe przekraczają specyfikacje standardu SEMI i standardy przemysłu
5Wszechstronne zastosowania Nasze płytki krzemowe 100 mm nadają się do szerokiego zakresu zastosowań, w tym produkcji półprzewodników, badań i rozwoju oraz celów edukacyjnych
6Zaufanie liderów branży Nasze płytki krzemowe 100 mm są szeroko stosowane przez wiodące fabryki półprzewodników, centra badawczo-rozwojowe, uniwersytety i linie pilotażowe na całym świecie
7Kontrola jakości i inspekcja Każda płytka podlega kompleksowej kontroli jakości i testowaniu
8. Secure Packaging – Wafers are packaged in dedicated ultra-clean PP cassettes and double-bagged in antistatic bags under class 100 cleanroom conditions to protect the surface from particulate contamination
9. Konkurencyjne ceny WaferPro oferuje konkurencyjne ceny z dostępnymi rabatami ilościowymi
10Świadectwo zgodności: Do każdego zamówienia dołączany jest COC zawierający dokładne specyfikacje płytki.
Forma płytki Si:
| Nazwa produktu | 4-calowa wypolerowana płytka |
| Materiał | Silikon |
| Średnica | 100±0,2 mm |
| Gęstość | 525±15um / zgodnie z żądaniem |
| Typ/dopant: | P/Boron lub N/As |
| Odporność | na żądanie |
| Orientacja | < 100> |
| Klasa | Najwyższy poziom/Klasa badania/Klasa badania |
| Wzrost | CZ |
| Główna lokalizacja mieszkania | < 110>± 1 |
| Pierwsza płaska długość | 320,5±2,5 mm |
| Tolerancja grubości | 500±20 μm |
| TTV | < 10 μm |
| TIR | < 10 mm |
| Warp. | < 30 μm |
| Pochyl się | < 30 μm |
| Powierzchnia przednia | Polerowanie |
| Powierzchnia tylna | Szlifowanie |
| Tlenkowanie | Oksydacja na mokro |

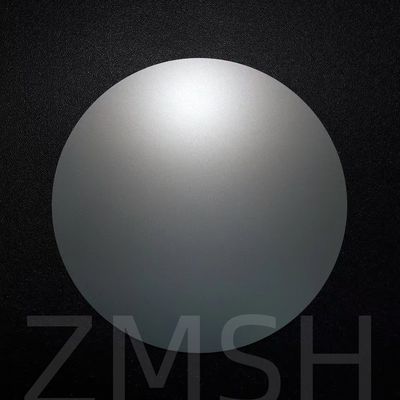

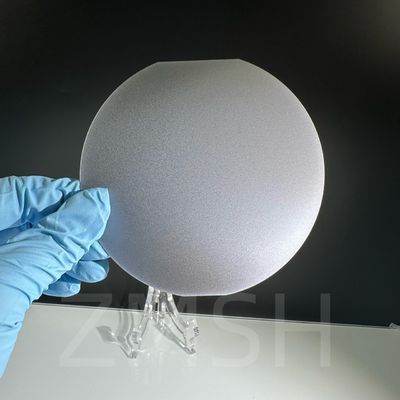

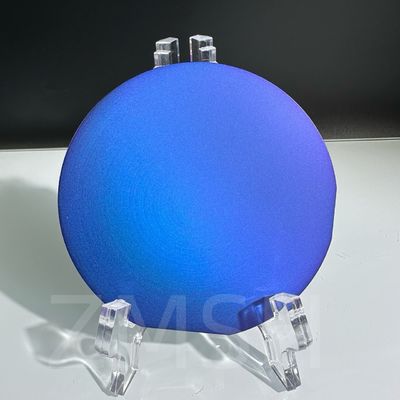

W sprawieZdjęcie fizyczne z wafelki Si:
W sprawieZastosowaniez wafelki Si:
1Produkcja mikroczipów i wytwarzanie układów scalonych
2. MEMS i mikroelektromechaniczne systemy
3. Produkcja półprzewodników i czujników
4Oświetlenie LED i tworzenie diod laserowych
5. ogniwa słoneczne/fotowoltaiczne i płytki
6Komponenty urządzeń optycznych
7Izolowane panele sandwich
8Badania i rozwój prototypów i testy

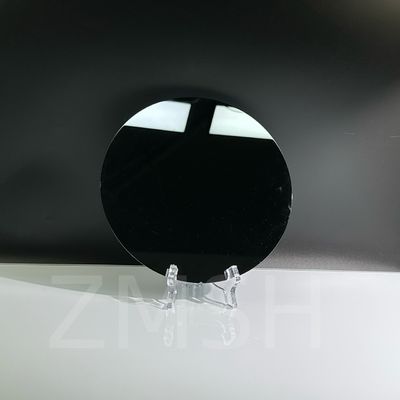

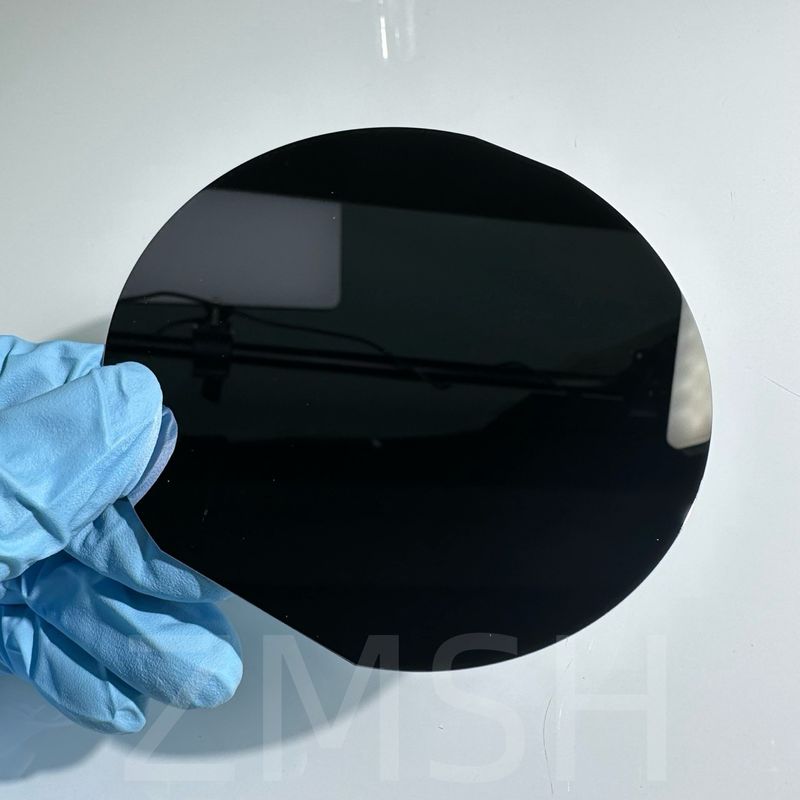

W sprawieObrazy aplikacjiz wafelki Si:
Dostosowanie:
Specjalizujemy się w przetwarzaniu i dostarczaniu różnego rodzaju wysokiej jakości płytek krzemowych.
Metody rozwoju płytek krzemianowych jednokrystalicznych: CZ (Czochralski), MCZ i inne.
Rozmiary: 2", 4", 5", 6", 8", a także specjalne średnice i niestandardowe płytki krzemowe.
Wykończenia powierzchniowe: polerowanie pojedynczej strony, polerowanie podwójnej strony, szlifowanie itp.
Typy przewodności: półprzewodniki typu N, typu P, wewnętrzne.
Specyfikacje: Dostosowane do szerokiego zakresu zastosowań.
Pojemność dostaw: Szeroki zapas z różnymi rodzajami dostępnymi na zapasach.
Elastyczność przetwarzania: przetwarzanie na zamówienie różnych specyfikacji, dostosowane do wymagań klienta z krótkimi czasami realizacji.
Częste pytania:
1P: Jakie wykończenia powierzchniowe możemy dostarczyć?
O: Oferujemy płytki z polerem podwójnym (DSP), polerem jednostronnym (SSP) lub powierzchnią Etched / Etched. Proszę nie wahać się skontaktować z nami w celu uzyskania preferowanych specyfikacji.
2P: Jakie dostosowania są dostępne?
Odpowiedź: Nasze możliwości obejmują oznakowanie laserowe, etykietowanie płytek i różne modyfikacje krawędzi, takie jak cięcia lub wyrywki zgodnie z pańskimi wymaganiami.
3P: Jakie rozmiary oferujecie?
A: Oprócz naszych 4-calowych (100 mm) płytek krzemowych, dostarczamy również rozmiary o średnicy 2 ′′, 3 ′′, 150 mm, 200 mm i 300 mm. Inne niestandardowe rozmiary mogą być dostępne na życzenie.
Zalecenie produktu:
1.Jednokrystałowa płytka Si dla urządzeń elektronicznych Substrat fotolitografia warstwa 2"3"4"6"8"
