InP wafer 2cm 3cm 4cm VGF P typ N typ Depant Zn S Fe Niedoping Prime Grade Testing Grade
Opis płytki InP:
Płytki z fosfidu indycznego ((Płytki InP) są przygotowywane z fosfidu indycznego, który jest półprzewodnikiem binarnym.InP waferOferuje wyższą prędkość elektronową niż większość innych popularnych półprzewodników, takich jak krzemowy.szybkie tranzystoryNajczęściej stosowanepłytki InPjest w urządzeniach elektronicznych o wysokiej częstotliwości i mocy.InP waferjest również szeroko stosowany w szybkiej komunikacji światłowodowej, ponieważ fosforek indyju emituje i wykrywa długości fal powyżej 1000 nm.InP waferZ nadejściem technologii 5G na horyzoncie, technologia technologiczna jest coraz bardziej wykorzystywana jako materiał podłożowy dla laserów i fotodiod w aplikacjach Datacom i Telecom.InP waferW rezultacie,płytki InPbędą najbardziej pożądane płytki do wykorzystania w połączeniach światłowodowych, sieci dostępu metro-kręgu, sieci firmowych, centrów danych, itp.InP waferto będzie najbardziej efektywne i skuteczne.
Charakter płytki InP:
1Próżnica pasmowa: InP ma wąską przestrzeń pasmową około 1,35 eV w temperaturze pokojowej, co sprawia, że nadaje się do zastosowań w optoelektroniki, takich jak fotodetektory, lasery i ogniwa słoneczne.
2Wysoka mobilność elektronów: InP ma wysoką mobilność elektronów w porównaniu z innymi materiałami półprzewodnikowymi,który jest korzystny dla szybkich urządzeń elektronicznych, takich jak tranzystory wysokiej częstotliwości i obwody zintegrowane.
3Wysoka przewodność cieplna: InP ma stosunkowo wysoką przewodność cieplną, co umożliwia efektywne rozpraszanie ciepła w urządzeniach elektronicznych o dużej mocy.
4Właściwości optyczne: płytki InP posiadają doskonałe właściwości optyczne, w tym wysoką przejrzystość w obszarze podczerwonym, co czyni je idealnymi dla komunikacji optycznej i zastosowań czujnikowych.
5Właściwości niskiego poziomu hałasu: InP charakteryzuje się niskim poziomem hałasu, co czyni go odpowiednim dla wzmacniaczy i odbiorników o niskim poziomie hałasu w systemach komunikacyjnych.
6Stabilność chemiczna: InP jest stabilny chemicznie, co przyczynia się do jego niezawodności w różnych środowiskach.
7. Sieć dopasowana do InGaAs: InP jest siecią dopasowaną do arsenku galiumindium (InGaAs), umożliwiając rozwój wysokiej jakości heterostruktur dla urządzeń optoelektronicznych.
8Wysokie napięcie rozbicia: płytki InP mają wysokie napięcie rozbicia, dzięki czemu nadają się do zastosowań o dużej mocy i wysokiej częstotliwości.
9Wysoka prędkość nasycenia elektronów: InP wykazuje wysoką prędkość nasycenia elektronów, co jest korzystne dla szybkich urządzeń elektronicznych.
10Doping: płytki InP mogą być dopingowane w celu stworzenia regionów typu n i typu p, co pozwala na produkcję różnego rodzaju urządzeń elektronicznych i optoelektronicznych.
Forma płytki InP:
| Materiał | InP |
|---|---|
| Metoda wzrostu | LEC,VCZ/P-LEC, VGF, VB |
| Szczelność (A) | a=5.869 |
| Struktura | M3 |
| Punkt topnienia | 1600°C |
| Gęstość ((g/cm3) | 40,79 g/cm3 |
| Materiał dopingowany |
Niedopingowane S-dopingowane Zn-dopingowane Fe-dopingowane
|
| Rodzaj |
N N P N
|
| Stężenie nośnika (cm-3) |
(0,4-2) x 1016 (0,8-3) x 1018 (4-6) x 1018
(0,6-2) x 1018
|
| Zmiany w przepływie |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| EPD (średnia) |
3 x 104. cm2 2 x 103/cm2. 2 x 104/cm2. 3 x 104/cm2
|

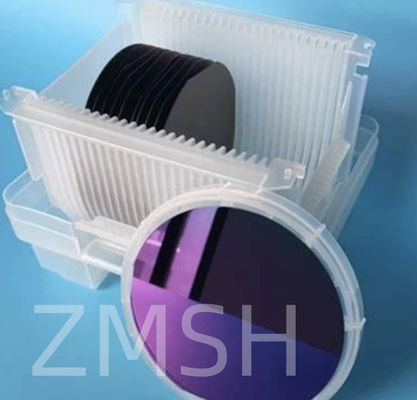

Fizyczne zdjęcie InP Wafer:
Zastosowanie InP Wafer:
1Fotonika:
Lasery i wykrywacze: Dzięki wąskiej pasmowej przestrzeni (~ 1,35 elektronowolta), InP jest odpowiedni do urządzeń takich jak lasery i wykrywacze w zastosowaniach fotonicznych.
Komunikacja optyczna: płytki InP odgrywają kluczową rolę w systemach komunikacji optycznej, stosowanych w komponentach takich jak lasery i modulatory dla światłowodu.
2. Urządzenia półprzewodnikowe:
Tranzystory dużych prędkości: wysoka mobilność elektronów InP czyni go idealnym materiałem do produkcji tranzystorów dużych prędkości.
Komórki słoneczne: płytki InP wykazują dobre osiągi w komórkach słonecznych, umożliwiając efektywną konwersję fotowoltaiczną.
3. Urządzenia mikrofalowe i RF:
Mikrofale zintegrowane (MIC): płytki InP są stosowane w produkcji mikrofali i układów zintegrowanych RF, zapewniając wysoką częstotliwość i wydajność.
Wzmacniacze niskiego hałasu: płytki InP mają ważne zastosowania w wzmacniaczach niskiego hałasu w systemach komunikacji.
4. Urządzenia fotowoltaiczne:
Komórki fotowoltaiczne: płytki InP są wykorzystywane w produkcji wysokiej wydajności ogniw fotowoltaicznych do systemów energii słonecznej.
5Technologia czujników:
Czujniki optyczne: płytki InP mają potencjał w zastosowaniach czujników optycznych, stosowanych w różnych technologiach czujników i systemach obrazowania.
6. Obwody zintegrowane:
Optoelektroniczne obwody zintegrowane: płytki InP są stosowane w produkcji optoelektronicznych obwódów zintegrowanych do zastosowań w komunikacji optycznej i wykrywaniu.
7. Urządzenia optyczne:
Wzmacniacze światłowodowe: płytki InP odgrywają kluczową rolę w wzmacniaczach światłowodowych do wzmacniania sygnału i transmisji w komunikacji światłowodowej.

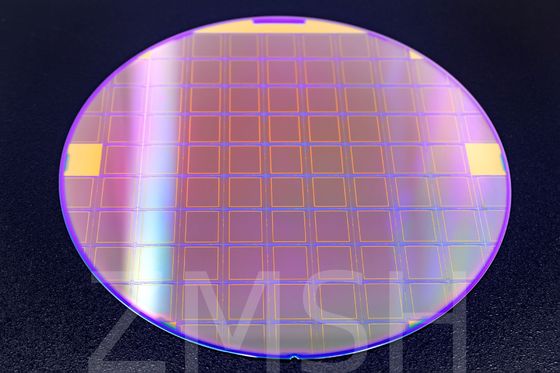

Zdjęcia aplikacji InP Wafer:
Dostosowanie:
Oto niektóre aspekty dostosowywania płytek InP:
1Wielkość płytki: płytki InP mogą być dostosowywane pod względem średnicy (2-calowa, 3-calowa, 4-calowa) i grubości, aby odpowiadać specyficznym potrzebom aplikacji.
2Orientacja: Orientacja płytki ((100), (111) A, (111) B) może być określona w oparciu o pożądaną orientację kryształu dla zamierzonego zastosowania.
3Profil dopingowy: Niestandardowe profile dopingowe mogą być tworzone poprzez kontrolowanie stężenia i rozkładu substancji dopujących (krzemowych,siarka) w celu osiągnięcia specyficznych właściwości elektrycznych wymaganych do produkcji urządzenia.
4Jakość powierzchni: Jakość powierzchni płytki może być dostosowana do wymaganych specyfikacji grubości, zapewniając optymalną wydajność w zastosowaniach takich jak optoelektronika i fotonika.
5Epataksjalne warstwy: płytki InP mogą być dostosowywane z warstwami epapataksalnymi innych materiałów, takich jak InGaAs, InAlGaAs lub InGaAsP, aby stworzyć heterostruktury dla specjalistycznych urządzeń, takich jak lasery,fotodetektory, i szybkich tranzystorów.
6Specjalne powłoki: płytki InP mogą być powleczone konkretnymi materiałami lub foliiami w celu zwiększenia ich wydajności w określonych zastosowaniach, takich jak powłoki antyrefleksyjne dla urządzeń optycznych.
Częste pytania:
1P: Co to jest półprzewodnik InP?
Odpowiedź: Fosfyd indyjowy (InP) odnosi się do półprzewodnika binarnego składającego się z indyju (In) i fosforu (P).InP jest klasyfikowany do grupy materiałów należących do półprzewodników III-V.
2.P: Do czego służy fosforek india?
Odpowiedź:Substraty fosforku indyniowego są głównie stosowane do wzrostu struktur zawierających stopy trójstopniowe (InGaAs) i czwartopłciowe (InGaAsP), stosowane do wytwarzania długofalowych (1, 3 i 1).55 μm) lasery diodowe, diody LED i fotodetektory.
3.P: Jakie są zalety InP?
Odpowiedź: Wysoka mobilność elektronów: InP wykazuje mobilność elektronów prawie dziesięć razy większą niż krzemu, co czyni go idealnym dla szybkich tranzystorów i wzmacniaczy w systemach telekomunikacyjnych i radarowych.
