GaP Wafer 2cms N Typ Undoped S Doped 100 DSP SSP CZ Wysoka czystość 5N 99,999%

Opis płytki GaP:

W półprzewodnikach fosforek galiu jest półprzewodnikiem złożonym typu III-V, który ma szeroki pośredni pas fosforku galiu (przerwy) Wafersgap.Struktura krystaliczna tego związku jest taka sama jak w krzemowymJego stała siatki wynosi 0,545 nm, a jego ruchliwość elektronów i otworów wynosi odpowiednio około 100 i 75 cm2/V-s. Materiał ten jest bezwonny i nierzeczywisty w wodzie.Wykorzystywany jest w produkcji wielu urządzeń elektronicznych, w tym przełączniki CMOS i RF/V/A.

Głównym materiałem podłoża dla diod LED jest fosforek galiu, który jest przejrzysty dla czerwonego, żółtego i pomarańczowego światła.Diody te są przezroczyste dla większości światła.Jednakże istnieje problem związany z tym materiałem.nie emituje wystarczającej ilości światła, aby być użytecznym źródłem oświetlenia.

1. Przedział pasmowy: GaP ma bezpośredni przedział pasmowy wynoszący około 2,26 eV w temperaturze pokojowej.
2Właściwości optyczne: płytki GaP wykazują doskonałe właściwości optyczne, takie jak wysoka przejrzystość w widmie widzialnym.Ta przejrzystość jest korzystna dla urządzeń optoelektronicznych działających w zakresie światła widzialnego.
3Właściwości elektryczne: GaP ma dobre właściwości elektryczne, w tym wysoką mobilność elektronów i niski ciemny prąd,o pojemności nieprzekraczającej 10 W,.
4Właściwości termiczne: płytki GaP mają stosunkowo dobrą przewodność cieplną, pomagając w rozpraszaniu ciepła z urządzeń elektronicznych.Właściwość ta jest ważna dla utrzymania wydajności i niezawodności urządzenia.
5Struktura kryształowa: GaP ma strukturę kryształową cynkowej mieszanki, co wpływa na jego właściwości elektroniczne i optyczne.Struktura kryształowa wpływa również na procesy wzrostu i produkcji urządzeń opartych na GaP.
6Doping: płytki GaP mogą być dopingowane różnymi zanieczyszczeniami w celu modyfikacji przewodności elektrycznej i właściwości optycznych.Ta kontrola dopantów jest niezbędna do dostosowania urządzeń GaP do konkretnych zastosowań.
7Kompatybilność ze związkami III-V: GaP jest kompatybilny z innymi półprzewodnikami związkami III-V,umożliwiające rozwój heterostruktur i integrację różnych materiałów w celu stworzenia zaawansowanych urządzeń.

Forma płytki GaP:

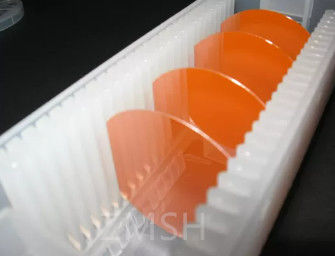

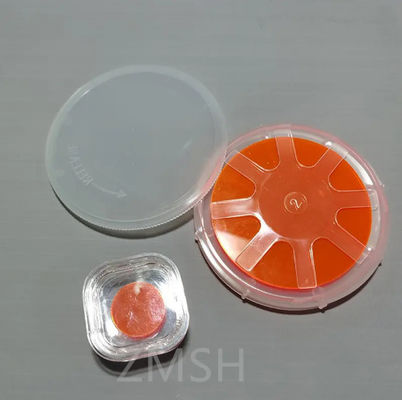

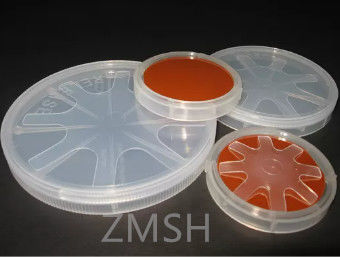

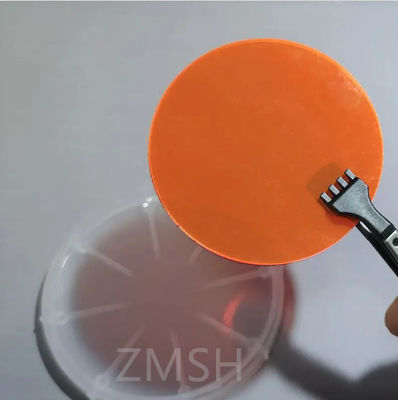

Fizyczne zdjęcie GaP Wafer:

1. Diody światłoemitowe (LED):
Płytki GaP są powszechnie stosowane w produkcji diod LED do różnych zastosowań oświetleniowych, w tym świateł wskazujących, wyświetlaczy i oświetlenia samochodowego.
2. Diody laserowe:
Płytki GaP są wykorzystywane w produkcji diod laserowych do zastosowań takich jak przechowywanie danych optycznych, telekomunikacje i urządzenia medyczne.
3. Fotodetektory:
Płytki GaP są stosowane w fotodetektorach do zastosowań w zakresie wykrywania światła, w tym komunikacji optycznej, systemów obrazowania i monitorowania środowiska.
4- Komórki słoneczne:
Płytki GaP są stosowane w rozwoju wysokiej wydajności ogniw słonecznych, w szczególności w konstrukcjach wielołącznych ogniw słonecznych do zastosowań kosmicznych i fotonapalne koncentratory naziemne.
5. Urządzenia optoelektroniczne:
Płytki GaP są integralną częścią różnych urządzeń optoelektronicznych, takich jak układy fotoniczne, czujniki optyczne i modulatory optoelektroniczne.
6Szybka elektronika:
Płytki GaP są wykorzystywane w szybkich urządzeniach elektronicznych, w tym tranzystorach o wysokiej częstotliwości, układach zintegrowanych mikrofalowych i wzmacniaczach mocy RF.
7Lasery półprzewodnikowe:
Płytki GaP są wykorzystywane w produkcji laserów półprzewodnikowych stosowanych w aplikacjach takich jak komunikacja optyczna, skanery kodów kreskowych i sprzęt medyczny.
8Fotonika:
Płytki GaP odgrywają kluczową rolę w zastosowaniach fotonicznych, w tym w przewodnikach fal, przełącznikach optycznych i kryształach fotonicznych do manipulowania światłem w nanoskali.
9Technologia czujników:
Wafle GaP są wykorzystywane w opracowywaniu czujników do różnych zastosowań, takich jak wykrywanie gazów, monitorowanie środowiska i diagnostyka biomedyczna.
10.Urządzenia heterozłączające:
Płytki GaP są zintegrowane z innymi półprzewodnikami złożonymi III-V w celu stworzenia urządzeń heterołącznych, umożliwiających zaawansowane funkcjonalności w systemach elektronicznych i optoelektronicznych.

Zdjęcia aplikacji płytki GaP:

Częste pytania:

1P: Do czego stosuje się fosforek galium?
Odpowiedź: Fosfyd galliowy jest stosowany od lat sześćdziesiątych XX wieku w produkcji tanich, czerwonych, pomarańczowych i zielonych diod emitujących światło (LED) o niskiej lub średniej jasności.Stosowany samodzielnie lub w połączeniu z arszenydem galliowym
