2-calowa, 4-calowa, 6-calowa, 8-calowa, 12-calowa płytka Si.
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | WAFER SI |
|
Szczegóły informacji |
|||
| Orientacja: | <100> lub <111> | Oporność: | 1-10 ohm-cm (lub zgodnie ze specyfikacją) |
|---|---|---|---|
| TTV: | ≤ 2µm | kokarda: | ≤ 40µm |
| Osnowa: | ≤ 40µm | Liczba cząstek: | ≤ 50 przy ≥ 0,12 µm |
| LTV: | ≤ 1µm (w obszarze 20 mm x 20 mm) | Płaskość (GBIR): | ≤ 0,5 µm (globalny zakres idealny tylnej strony) |
| Podkreślić: | Płytki krzemowe bez dopingu,12-calowa płytka silikonowa,Wafel krzemowy typu P |
||
opis produktu
2-calowa, 4-calowa, 6-calowa, 8-calowa, 12-calowa płytka silikowa, płytka krzemowa, polerowana, niepłynna, półprzewodnik typu N.
Opis płytki Si:
Płytka krzemowa jest materiałem wykorzystywanym do produkcji półprzewodników, które można znaleźć we wszystkich rodzajach urządzeń elektronicznych, które poprawiają życie ludzi.Krzem jest drugim najczęstszym pierwiastkiem we wszechświecie.; jest on najczęściej stosowany jako półprzewodnik w sektorze technologicznym i elektronicznym.Ten superpłaski dysk jest wyczyszczony do lustrzanej powierzchniPoza tym jest on wykonany z subtelnych nieregularności powierzchni, co czyni go najpłastszym obiektem na świecie.cechy niezbędne do stworzenia idealnego materiału podłoża dla nowoczesnych półprzewodników.
Charakter płytki Si:
Moduł Young's: Około 130-185 GPa, wskazujący sztywność płytki krzemowej 300 mm
Twardota na złamania: Krzemowy ma niską wytrzymałość na złamania, co oznacza, że jest podatny na pęknięcia pod wpływem stresu.
Przewodność cieplna: około 149 W/m·K w temperaturze 300 K, co jest stosunkowo wysokie i korzystne do rozpraszania ciepła wytwarzanego w urządzeniach elektronicznych.
Współczynnik rozszerzenia termicznego: Około 2,6 x 10^-6 /K, co wskazuje, jak bardzo płytka będzie się rozszerzać wraz ze zmianami temperatury.
Próżnia pasmowa: Krzemowy ma pośrednią przestrzeń pasmową około 1,1 eV w temperaturze pokojowej, co jest odpowiednie do tworzenia urządzeń elektronicznych, takich jak tranzystory.
Odporność: Zmienia się w zależności od dopingu; krzemu wewnętrznego charakteryzuje się wysoka odporność (~10^3 Ω·cm), podczas gdy krzemu dopingowanego może charakteryzować rezystywność w zakresie od 10^-3 do 10^3 Ω·cm.
Stała dielektryczna: około 11,7 przy 1 MHz, co wpływa na pojemność urządzeń wykonanych z krzemu.
Stabilność chemiczna: Krzemowy jest chemicznie stabilny i odporny na większość kwasów i kwasów alkalicznych w temperaturze pokojowej, z wyjątkiem kwasu fluorowodorowego (HF).
Utlenianie: Krzemowy tworzy rodzimą warstwę tlenku (SiO2), gdy jest narażony na tlen w podwyższonych temperaturach, który jest wykorzystywany w produkcji urządzeń półprzewodnikowych do izolacji i warstw ochronnych.
Forma SiWafelka:
| Parametry/funkcje | Opis/specyfikacja |
| Rodzaj materiału | Jednokrystaliczny krzemowy |
| Czystość | 990,9999% (6N) lub więcej |
| Średnica | 2 cala, 3 cala, 4 cala, 6 cala, 8 cala, 12 cala, itp. |
| Gęstość | Standardowa grubość lub dostosowana do wymagań klienta |
| Orientacja kryształowa | <100>, <111>, <110> itp. |
| Orientacja Tolerancja | ±0,5° lub dokładniej |
| Tolerancja grubości | ± 5 μm lub dokładniej |
| Płaskość | ≤ 1 μm lub więcej |
| Bruki powierzchni | < 0,5 nm RMS lub niższa |

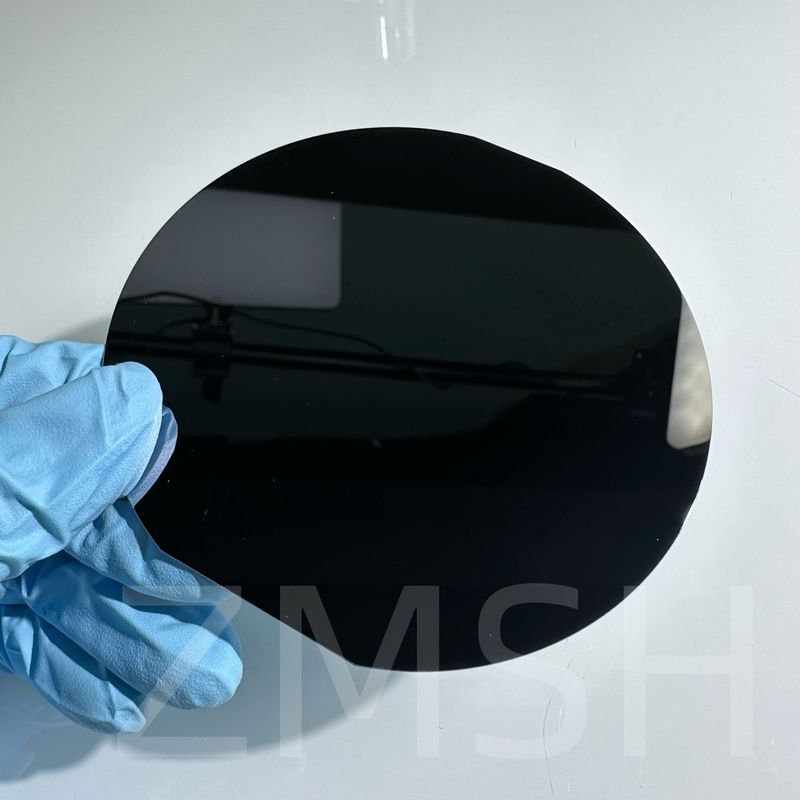

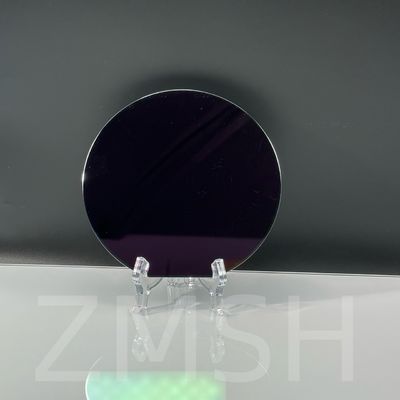

Fizyczne zdjęcia Si Wafer:
Zastosowanie płytki Si:
1Produkcja mikroczipów i wytwarzanie układów scalonych
2. MEMS i mikroelektromechaniczne systemy
3. Produkcja półprzewodników i czujników
4Oświetlenie LED i tworzenie diod laserowych
5. ogniwa słoneczne/fotowoltaiczne i płytki
6Komponenty urządzeń optycznych
7Badania i rozwój prototypów i testy

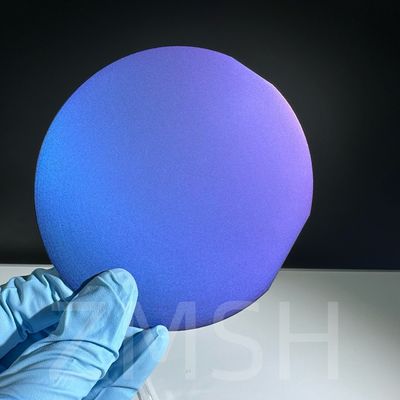

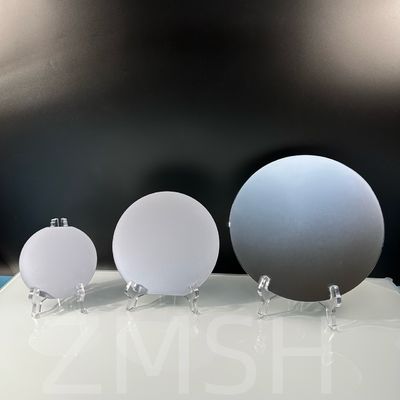

Aplikacja Zdjęcia płytki Si:

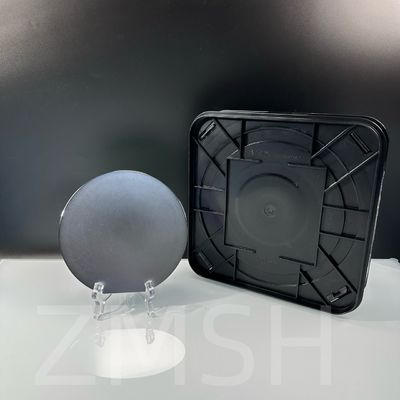

Obraz opakowania SiWafelka:
Dostosowanie:
Możemy dostosować rozmiar, grubość i kształt, w tym następujące aspekty:
Orientacja kryształowa: Wspólne orientacje dla płytek krzemowych 300 mm obejmują <100>, <110> i <111>, z których każda oferuje różne właściwości elektroniczne i zalety dla różnych zastosowań.
Dopanty: Wafelki krzemowe 300 mm mogą być dopywane elementami takimi jak fosfor (typ n), bor (typ p), arsen i antymon w celu zmiany ich właściwości elektrycznych.
Stężenie dopingu: może się znacznie różnić w zależności od zastosowania,od bardzo niskich stężeń (~10^13 atomów/cm^3) dla płytek o wysokiej rezystywności do bardzo wysokich stężeń (~10^20 atomów/cm^3) dla płytek o niskiej rezystywności.
Częste pytania:
1.P: Do czego służy płytka krzemowa?
O:W elektronice płytka (zwana również kawałkiem lub podłożem) jest cienkim kawałkiem półprzewodnika, np. krystalicznego krzemu (c-Si, krzemu), stosowanym do produkcji układów scalonych i,w elektrotechnice fotowoltaicznej, do produkcji ogniw słonecznych.
2P: Jaka jest różnica między płytką krzemową a chipem?
Odpowiedź: Podczas gdy w elektronice chipy i płytki są zazwyczaj używane zamiennie, istnieją pewne istotne różnice między nimi.Jedną z kluczowych różnic jest to, że chip lub układ scalony jest zestawem elementów elektronicznych, podczas gdy płytka jest cienkim kawałkiem krzemu, który jest używany do tworzenia układów scalonych.
