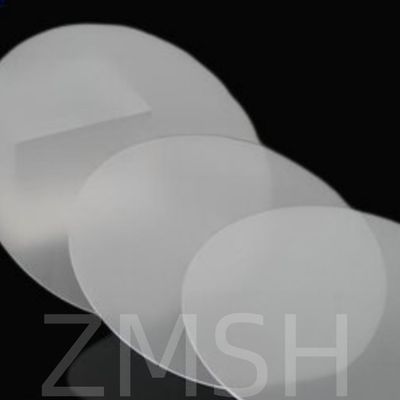

MgO Wafer 111 100 Polerowany tlenek magnezu Monokrystaliczny półprzewodnik

MgO Wafer 111 100 Polerowany tlenek magnezu Monokrystaliczny półprzewodnik

Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: ZMSH
Numer modelu: płytki MgO

Zapłata:

Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Najlepsza cena Kontakt

Szczegóły informacji

metoda wzrostu: Specjalne topienie łukowe Typowa czystość: 99,95%
Struktura krystaliczna: Sześcienny Stała komórki jednostkowej: a = 4,212 Å
Temperatura topnienia (°C): 2800 gęstość: 3,58 (g/cm3)
twardość: 5,5 (w skali Mohsa) Współczynnik rozszerzalności cieplnej, CTE (/K): 11,2 x 10-6
Podkreślić:

Oksydy magnezu Monokrystaliczne MgO Wafer

,

Niestandardowa płytka MgO

,

Polerowana płytka MgO

opis produktu

MgO Wafer (111) (100) Polerowany tlenek magnezu Monokrystaliczny półprzewodnik

Opis płytki MgO:

Jednokrystaliczne płytki MgO są podstawowym elementem laboratoryjnych cienkich folii do wspierania wysokiej jakości wzrostu płytek cienkich epitaksyalnych tlenku tlenku (i metalu), w tym półprzewodnikowych, nadprzewodnikowych, dielektrycznych, ferroelektrycznych,i tlenków ferromagnetycznychKryształy MgO rozwijają się dobrze z minimalnymi wadami, co oznacza, że jest dostępny do średnicy 2 cali i jako materiał o wysokiej twardości można go polerować z niemalże atomową chropowatością (rms < 0,2 nm).
Ze względu na wysoką przejrzystość (nawet przy grubości 0,5 mm > 85%), jest często stosowany w eksperymentach optycznych w celu zbadania folii na powierzchni,w takim przypadku wybierz polerowaną podwójną stronę, jeśli wykonujesz te pomiary w trybie transmisji.

Charakter płytki MgO:

Izolacja elektryczna: płytki MgO wykazują doskonałe właściwości izolacyjne, dzięki czemu nadają się do stosowania w urządzeniach elektronicznych i warstwach izolacyjnych w zastosowaniach półprzewodnikowych.
Stabilność termiczna: płytki MgO mają wysoką stabilność termiczną i mogą wytrzymać wysokie temperatury, co jest korzystne dla zastosowań wymagających odporności na ciepło.
Przejrzystość optyczna: w niektórych długościach fali płytki MgO wykazują dobrą przejrzystość optyczną, co czyni je przydatnymi w zastosowaniach optoelektronicznych, takich jak diody LED i diody laserowe.
Twardość: płytki MgO charakteryzują się wysoką twardością, co przyczynia się do ich trwałości i odporności na zużycie i ścieranie.
Chemiczna obojętność: płytki MgO są chemicznie obojętne i odporne na korozję, co zwiększa ich przydatność do stosowania w trudnych środowiskach i procesach chemicznych.
Struktura kryształowa: płytki MgO mają zazwyczaj strukturę kryształową sześcienną, co może mieć wpływ na ich właściwości fizyczne i optyczne.
Właściwości dielektryczne: płytki MgO wykazują korzystne właściwości dielektryczne, dzięki czemu nadają się do stosowania w kondensatorach i innych komponentach elektronicznych.
Właściwości magnetyczne: w pewnych konfiguracjach płytki MgO mogą wykazywać właściwości magnetyczne, które są korzystne dla zastosowań w połączeniach tuneli magnetycznych i urządzeniach magazynowych magnetycznych.

Forma płytki MgO:



MgO Wafer
Orientacja kryształowa(100), (110), (111)
Przekaz optyczny> 90% (200~400nm), > 98% (500~1000nm)
Stała dielektryczna9.65
Rozmiary10x10 mm, 20x20 mm, średnica 1 cala, średnica 2 cala, średnica 60 mm

3 cala MgO płytki i 4 cala MgO płytki są dostępne na żądanie
Na żądanie dostępne są specjalne rozmiary i orientacje

Standardowa grubość0.5 mm lub 1.0 mm
PolerowaniePolitykowane z jednej lub dwóch stron (SSP lub DSP)
Orientacja kryształowa+/- 0,5 stopnia
Bruki powierzchni, Ra:< 0,5 nm (5 um x 5 um powierzchni)
Pakietopakowane z torbą czystej klasy 100 w czystym pokoju klasy 1000

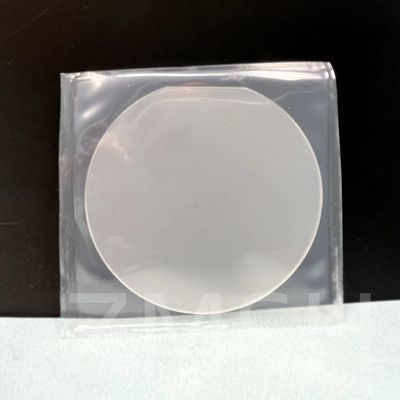

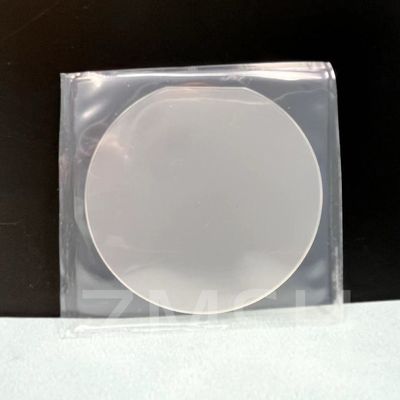

Fizyczne zdjęcie MgO Wafer:

MgO Wafer 111 100 Polerowany tlenek magnezu Monokrystaliczny półprzewodnik 0MgO Wafer 111 100 Polerowany tlenek magnezu Monokrystaliczny półprzewodnik 1



















Zastosowanie MgO Wafer:


1Przemysł półprzewodnikowy: płytki MgO są stosowane w przemyśle półprzewodnikowym do różnych celów, takich jak materiał podłożowy do osadzania cienkich folii, jako warstwy izolacyjne w urządzeniach elektronicznych,i jako warstwa buforowa w połączeniach tuneli magnetycznych.
2Optoelektronika: płytki MgO znajdują zastosowanie w urządzeniach optoelektronicznych takich jak diody diodowe i diody laserowe ze względu na ich właściwości izolacyjne i przejrzystość światła.
3magazynowanie magnetyczne: w dziedzinie magazynowania magnetycznego,Płytki MgO są stosowane jako warstwy bariery tunelowej w magnesowych połączeniach tunelowych do zastosowań w magnetycznej pamięci o losowym dostępie (MRAM) i czujnikach magnetycznych.
4Powłoki barierowe termiczne: płytki MgO są wykorzystywane w produkcji powłok barierowych termicznych ze względu na ich właściwości termiczne, takie jak wysoki punkt topnienia i przewodność cieplna.
5. Obrazowanie medyczne: płytki MgO są wykorzystywane w technologiach obrazowania medycznego, takich jak maszyny rentgenowskie i skanery CT, jako komponenty w detektorach do konwersji promieni rentgenowych na sygnały elektryczne.
6Depozycja cienkich folii: płytki MgO są stosowane jako podłoże do depozycji cienkich folii w różnych zastosowaniach, w tym w optyce, czujnikach i mikroelektroniki.
7Badania i rozwój: płytki MgO są stosowane w laboratoriach badawczych do celów eksperymentalnych, takich jak badanie rozwoju cienkich folii, właściwości powierzchni i struktur elektronicznych.

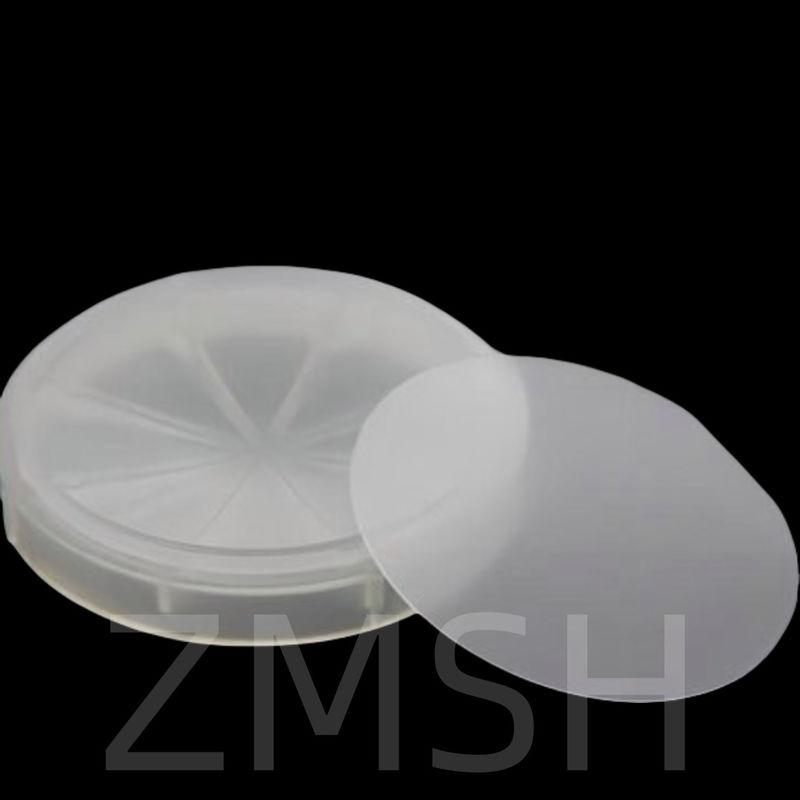

Obraz zastosowania płytki MgO:


MgO Wafer 111 100 Polerowany tlenek magnezu Monokrystaliczny półprzewodnik 2

Częste pytania:

1P: Co to są substraty tlenku magnezu?
Odp.: Substrat z tlenku magnezu jest stosowany do produkcji filmów magnetycznych, filmów półprzewodnikowych, filmów optycznych, filmów nadprzewodnikowych o wysokiej temperaturze itp.

2P: Jak czyścić podłoże MgO?
Aby chronić lakier przed wilgocią, ESPI pakuje materiał pod suchym gazem argonowym.Aby oczyścić kryształy.Kryształy powinny być trzymane w tym roztworze do momentu przygotowania się do wzrostu folii.

Zalecenie produktu:

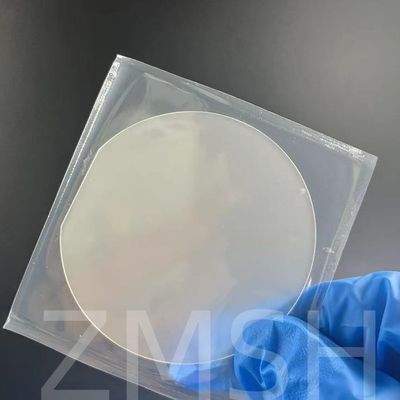

1.2-calowa 4-calowa wolnostojąca płytka GaN z azotkiem galium
