2-calowa 3-calowa InP Laser Epitaxial Wafer Indium Phosphide epi Wafer Półprzewodnik
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Model Number: | InP Laser Epitaxial Wafe |
Zapłata:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Szczegóły informacji |
|||
| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| Podkreślić: | 2-calowa płytka laserowa.,3-calowa płytka laserowa.,Półprzewodnik InP Laser Epitaxial Wafer |
||
opis produktu
2-calowa 3-calowa InP Laser Epitaxial Wafer Indium Phosphide epi Wafer Półprzewodnik
Opis płytki epiksyalnej laserowej InP:
Fosfór indyjowy (InP) jest kluczowym materiałem półprzewodnikowym, który umożliwia systemom optycznym dostarczanie wydajności wymaganej dla centrów danych, mobilnych sieci backhaul, metra i aplikacji dalekodystansowych.fotodiody i przewodniki fal wytworzone na płytkach epitaksyalnych inP działają w optymalnym oknie przesyłowym włókna szklanego, które umożliwiają efektywną komunikację światłowodową.
Płytka epitaksyalna laserowa InP to wyspecjalizowany substrat półprzewodnikowy, który składa się z wielu warstw różnych materiałów uprawianych na płytce fosforku indyju (InP) za pomocą technik wzrostu epitaksyjnego.Te dodatkowe warstwy są starannie zaprojektowane, aby stworzyć struktury odpowiednie do zastosowań laserowych.
InP laserowe płytki epitaksowe są kluczowymi komponentami w produkcji laserów półprzewodnikowych, w tym laserów emitujących krawędzie i laserów emitujących powierzchnię z pionową jamą (VCSEL).Warstwy epitaksyalne są zaprojektowane ze specyficznymi właściwościami optycznymi i elektrycznymi, aby umożliwić efektywną emisję i wzmacnianie światła, co czyni je niezbędnymi w różnych urządzeniach optoelektronicznych do telekomunikacji, czujników i innych zastosowań wymagających technologii laserowej.
Charakter InP Laser Epitaxial Wafer:
Właściwości optyczne:
Długość fali emisji: dostosowalna długość fali emisji w spektrum podczerwonym.
Wysoka efektywność kwantowa: Efektywna emisja światła i właściwości wzmacniające.
Niski współczynnik wchłaniania: pozwala na niskie straty optyczne w materiale.
Właściwości strukturalne:
Struktura warstwowa: składa się z wielu warstw różnych materiałów półprzewodnikowych uprawianych na podłożu InP.
Gładka powierzchnia: jednolita i bezbłędna powierzchnia jest kluczowa dla wydajności lasera.
Kontrolowana grubość: grubość każdej warstwy jest precyzyjnie kontrolowana pod kątem określonych właściwości optycznych i elektrycznych.
Właściwości elektryczne:
Mobilność nośnika: wysoka mobilność nośnika dla efektywnego transportu ładunku.
Niska gęstość wad: niewiele wad kryształowych dla lepszej wydajności elektronicznej.
P-N formacja połączeń: możliwość tworzenia połączeń p-n do pracy laserowej.
Właściwości termiczne:
Wysoka przewodność cieplna: efektywne rozpraszanie ciepła wytwarzanego podczas pracy lasera.
Stabilność termiczna: utrzymuje integralność konstrukcji w różnych warunkach eksploatacyjnych.
Możliwość produkcji:
Kompatybilność: Kompatybilna ze standardowymi procesami produkcji półprzewodników.
Jednorodność: spójne właściwości w całej płytce do masowej produkcji.
Możliwość dostosowania: dostosowane do potrzeb projekty epitaksyalne do konkretnych zastosowań laserowych.
Formularz płytki epiksyalnej laserowej InP:
| Parametry produktu | płytka epitaksjalna DFB | Wysokiej mocy płytka epiksyalna DFB | Silisium Photonics Epitaxial Wafer |
| stawka | 10G/25G/50G | / | / |
| długość fali | 1310 nm | ||
| wielkość | 2/3 cali. | ||
| Cechy produktu | CWDM 4/PAM 4 | Technika BH | PQ /AlQ DFB |
| PL Kontrola długości fali | Lepsze niż 3nm | ||
| lPL Jednorodność długości fali | Std.Dev lepszy niż 1nm @inner | ||
| Kontrola grubości | 42mmLepsze niż +3% | ||
| Jednorodność grubości | Lepsze niż +3% @wewnętrzne 42 mm | ||
| Kontrola dopingu | Lepsze niż +10% | ||
| Doping P-lnP (cm-3) | Zn; 5e17 do 2e18 | ||
| Doping N-InP (cm-3) | Si dopowane; 5e17 do 3e18 | ||

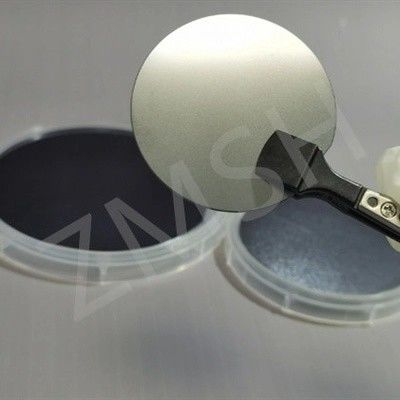

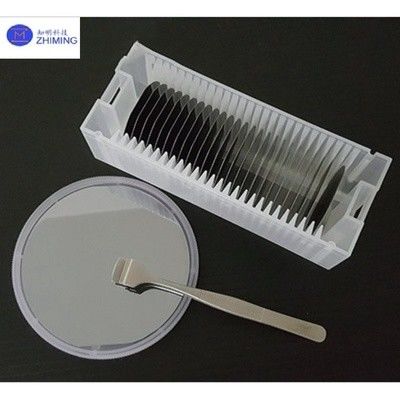

Fizyczne zdjęcie InP Laser Epitaxial Wafer:
Struktura domyślna warstwy EPl InP Laser Epitaxial Wafe:
Zastosowanie InP Laser Epitaxial Wafer:
Diody laserowe: nadają się do laserów emitujących krawędzie i VCSEL.
Telekomunikacje: istotne dla systemów łączności optycznej.
Sensoryzacja i obrazowanie: stosowane w czujnikach optycznych i aplikacjach obrazowania.
Urządzenia medyczne: stosowane w medycznych systemach laserowych.
Obraz zastosowania InP Laser Epitaxial Wafer:
Częste pytania:
1P: Co to jest płytka epitaksyalna?
A:Wafer epitaksowy (zwany również waferem epi, epi-waferem lub epiwaferem) jest waferem z materiału półprzewodnikowego wytwarzanego przez wzrost epitaksowy (epitaksja) do stosowania w fotoniki, mikroelektroniki, spintroniki,lub fotowoltaiki.
2P: Jakie są zalety InP?
Odpowiedź:Różne zalety płytek InP: Wysoka mobilność elektronów: InP wykazuje mobilność elektronów prawie dziesięć razy większą niż krzemowy,co sprawia, że jest idealny do zastosowania w szybkich tranzystorach i wzmacniaczach w systemach telekomunikacyjnych i radarowych.
