Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer

Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer

Nazwa marki: ZMSH
Szczegółowe informacje
Place of Origin:
China
Cavity mode Tolerance:
Within ± 3%
Cavity mode Uniformity:
<= 1%
Doping level tolerance:
Within ± 30%
Doping level Uniformity:
<= 10%
Jednorodność długości fali PL:
Odchylenie standardowe lepsze niż 2 nm przy wewnętrznej średnicy 140 mm
Jednorodność grubości:
Lepsze niż ±3% przy wewnętrznych 140 mm
Mole fraction x tolerance:
Within ±0.03
Mole fraction x Uniformity:
<= 0.03
Podkreślić:

Substrat 350um VCSEL N-GaAs

,

Substrat N-GaAs o pojemności 350um

,

6calowy substrat N-GaAs

Opis produktu

Substrat N-GaAs grubość 6 cali 350um do użytku w VCSEL



Abstrakt substratu N-GaAs epiWafer VCSEL





W sprawieEpiWafer VCSEL na podłożu N-GaAsjest przeznaczony do zastosowań optycznych o wysokiej wydajności, w szczególności doGigabit Etherneta takżecyfrowa komunikacja łącza danychZbudowany na 6-calowej płytce, posiadaszereg laserowy o wysokiej jednolitościi obsługuje centralne długości fal optycznych850 nma także940 nmStruktura jest dostępna w obuOksyd-zablokowanelubProtonowy implant VCSELOptymalizowana jest dla zastosowań wymagających:niska zależność od właściwości elektrycznych i optycznych od temperatury, co czyni go idealnym do stosowania wmyszy laserowe,łączność optyczna, i innych środowisk wrażliwych na temperaturę.






Struktura podłoża N-GaAs epiWafer VCSEL



Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer 0

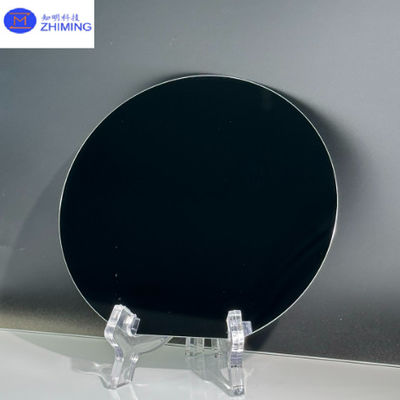

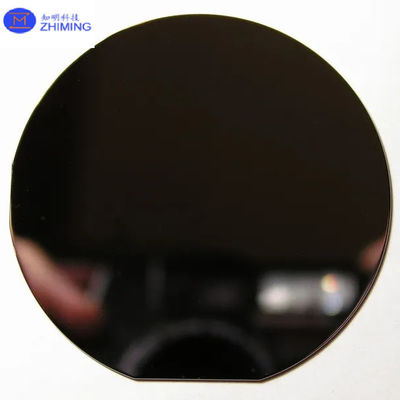

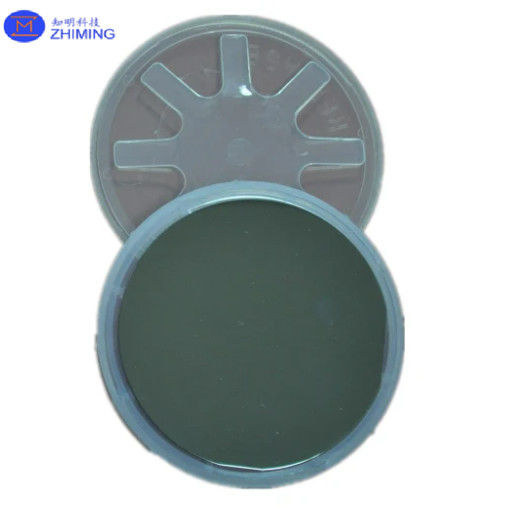

Zdjęcie substratu N-GaAs epiWafer VCSEL





Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer 1Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer 2








Arkusz danych substratu N-GaAs epiWafer VCSELZMSH VCSEL EpiWAFER.pdf



 Substrat N-GaAs grubość 6 cali 350um Do użytku VCSEL OptiWave VCSEL EpiWafer 3








Właściwości substratu N-GaAs epiWafer VCSEL



W sprawieEpiWafer VCSEL na podłożu N-GaAsposiada kilka kluczowych właściwości, które sprawiają, że nadaje się do zastosowań optycznych o wysokiej wydajności:



Substrat N-GaAs:



  • Zapewnia doskonałeprzewodność elektrycznai służy jako stabilna baza dla wzrostu epitaksyalnego struktur VCSEL.
  • Ofertaniska gęstość wad, co ma kluczowe znaczenie dla wysokiej wydajności i niezawodnej pracy urządzenia.



Wyposażenie na długości fali:



  • Wsparcie850 nma także940 nmOptyczna długość fali, co czyni ją idealną do zastosowań włączność optycznaa takżeWykrywanie 3D.



Wysokiej jednolitej maszyny laserowej:



  • Zapewnia spójne działanie w całej płytce, kluczowe dla urządzeń opartych na szeregu wcentra danycha takżesieci światłowodowe.



Implant z tlenkiem lub protonem:



  • Dostępne wOksyd-zablokowanelubimplant protonowyStruktury VCSEL, oferujące elastyczność w projektowaniu w celu optymalizacji wydajności dla konkretnych zastosowań.



Stabilność termiczna:



  • Wyposażone do ekspozycjiniska zależność od właściwości elektrycznych i optycznych w szerokim zakresie temperatur, zapewniając stabilną pracę w warunkach wrażliwych na temperaturę.



Duża moc i prędkość:



  • Struktura płytki wspieraszybkie przesyłanie danycha takżedziałanie wysokiej mocy, dzięki czemu nadaje się doGigabit Ethernet,komunikacja danych, orazLIDARsystemów.



Skalowalność:



  • 6-calowy format płytki umożliwiaprodukcja opłacalna, wspierające produkcję na dużą skalę i integrację z różnymi systemami optycznymi.

Te właściwości sprawiają, że epiWafer VCSEL na substrate N-GaAs jest idealny do zastosowań wymagających wysokiej wydajności, stabilności temperatury i niezawodnej wydajności.
