Zastosowana grubość Al Jednokrystałowy Substrat Aluminiowy Czystość 99/99% 5×5×1/0.5 mm 10×10×1/0.5 20x20x0.5/1 mm
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Struktura krystaliczna: | Sześcienny | Parametry sieci:: | 4,04 Å |
|---|---|---|---|
| Punkt topnienia: | 660 ℃ | gęstość: | Dx = 2,717 (g/cm3); Dm = 2,70 (g/cm3) |
| Orientacja: | <100>, <110>, <111> | Wymiar: | 10x3mm, 10x5mm, 10x10mm, 15x15mm, 20x15mm, 20x20mm lub niestandardowe |
| Gęstość: | 0,5 mm, 1,0 mm lub niestandardowe | Polerowanie: | jednostronnie polerowany, polerowany podwójnie |
| Podkreślić: | Specjalistyczna grubość Al podłoża,5×5×1/0,5 mm Al podłoża |
||
opis produktu
Al podłoże jednokrystaliczne Substrat aluminium czystość 99/99% 5×5×1/0,5 mm 10×10×1/0,5 20x20x0,5/1 mm
Al substrat jest abstrakcyjny
Jednokrystaliczne podłoże aluminiowe o wysokiej czystości (99,99%) zyskały znaczącą uwagę w różnych zastosowaniach, zwłaszcza w dziedzinie elektroniki i optoelektroniki.W niniejszym badaniu badano podłoże aluminiowe o wymiarach 5×5×1 mm, 10×10×1 mm i 20×20×0,5 mm, wszystkie charakteryzują się orientacją kryształową (111) i (100).Substraty te zapewniają doskonałą przewodność cieplną i elektrycznąPoziom czystości 99,99% zapewnia minimalne zanieczyszczenia, co ma kluczowe znaczenie dla optymalizacji wydajności i niezawodności urządzeń elektronicznych.Wybór orientacji podłoża wpływa na właściwości fizycznePonadto unikalne wymiary zapewniają elastyczność w projektowaniu i integracji z różnymi systemami.Badanie to podkreśla potencjał jednokrystalowych substratów aluminiowych w rozwoju technologii, zwłaszcza w dziedzinie mikroelektroniki i fotoniki, gdzie jakość materiału i integralność konstrukcyjna są najważniejsze.

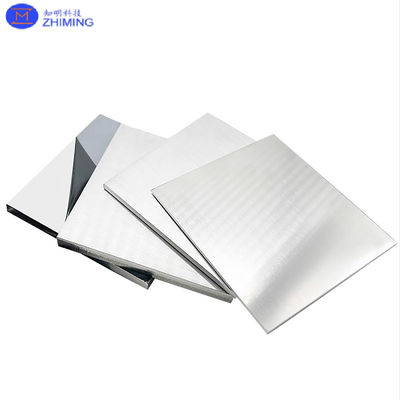

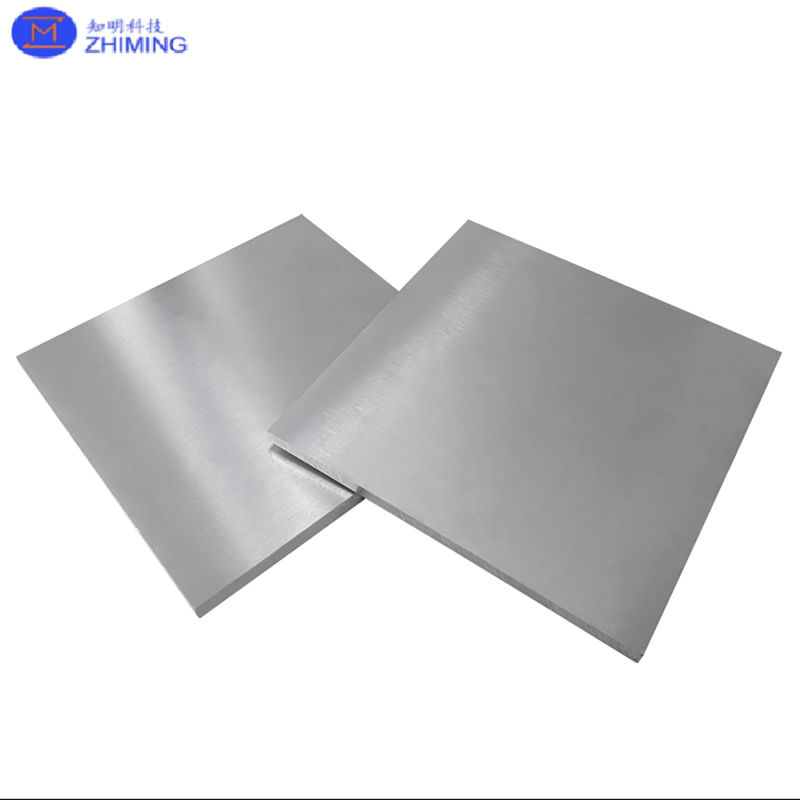

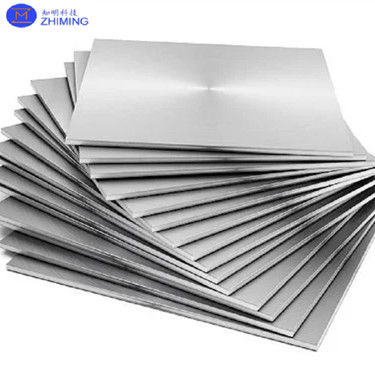

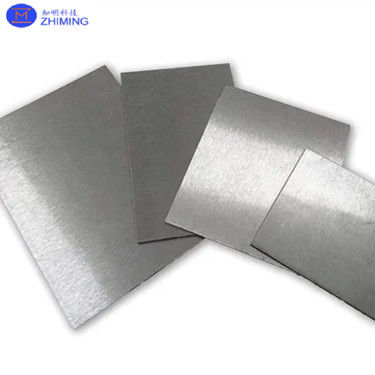

Zdjęcie substratu
Właściwości substratu
Jednokrystaliczne podłoże aluminiowe posiadają wyjątkowy poziom czystości 99,99%, co czyni je bardzo odpowiednimi do zaawansowanych zastosowań w dziedzinie elektroniki i optoelektroniki.Substraty te są dostępne w różnych wymiarach, w tym 5×5×1 mm, 10×10×1 mm i 20×20×0,5 mm, które zapewniają wszechstronność dla różnych konstrukcji urządzeń. Substraty wykazują dwa podstawowe orientacje kryształoograficzne: (111) i (100),z podłożem zorientowanym (111) o parametrze siatki 4.040 Å. Ta szczególna orientacja znacząco zwiększa przewodność elektryczną i rozpraszanie ciepła materiału, które są kluczowe w urządzeniach elektronicznych o wysokiej wydajności.fizyczne właściwości podłoża aluminiowego przyczyniają się do jego zdolności do zminimalizowania wad i zanieczyszczeń, zapewniając wyższą niezawodność i trwałość urządzeń wytwarzanych na tych podłogach.ułatwianie poprawy wydajności w zastosowaniach mikroelektroniki i fotoniki.
| Specyfikacja/Zastosowanie | Szczegóły/Właściwości |
| Struktura kryształowa | Kwadrat |
| Parametry siatki | 40,04 Å |
| Punkt topnienia | 660 °C |
| Gęstość (Dx) | 20,717 g/cm3 |
| Gęstość (Dm) | 20,70 g/cm3 |
| Orientacja | Wyniki badań |
| Dostępne wymiary | 10x3 mm, 10x5 mm, 10x10 mm, 15x15 mm, 20x15 mm, 20x20 mm lub na zamówienie |
| Opcje grubości | 00,5 mm, 1,0 mm lub na zamówienie |
| Opcje polerowania | Politykowane z jednej strony, politykowane z dwóch stron |
| Aplikacje elektryczne | Wysoka przewodność elektryczna odpowiednia do tranzystorów i układów scalonych. |
| Aplikacje optoelektroniczne | Doskonałe właściwości emitowania i absorpcji światła dla diod LED i diod laserowych. |
| Zarządzanie cieplne | Wysoka przewodność cieplna pozwala na efektywne rozpraszanie ciepła w urządzeniach o dużej mocy. |
| Produkcja półprzewodników | Niska gęstość wad ze względu na wysoką czystość zwiększa niezawodność i wydajność urządzenia. |
| Mikroelektronika | Dostosowane wymiary ułatwiają integrację z kompaktowymi urządzeniami elektronicznymi. |
| Powietrzno-kosmiczne i motoryzacyjne | Może wytrzymać napięcia termiczne i mechaniczne, nadaje się do trudnych warunków. |
Zastosowania podłoża
Podstawy jednokrystałowe z aluminium o wysokim poziomie czystości 99,99% znajdują szerokie zastosowanie w zaawansowanej elektronice i urządzeniach optoelektronicznych.10 × 10 × 1 mm, i 20×20×0,5 mm, są idealne do zastosowań o wysokiej częstotliwości, w tym obwodów RF (radiofrekwencyjnych) i urządzeń mikrofalowych.Orientacja kryształu (111) i (100) odgrywa kluczową rolę w określeniu właściwości elektrycznych i cieplnych tych urządzeń.Przykładowo (111) zorientowany podłoże, o parametrze siatki 4,040 Å, zwiększa mobilność nośnika, co czyni go szczególnie skutecznym dla tranzystorów i obwodów zintegrowanych.ich doskonała przewodność cieplna umożliwia efektywne rozpraszanie ciepła, co jest niezbędne do utrzymania stabilności wydajności w zastosowaniach o dużej mocy.równomierna grubość i gładkie wykończenie powierzchni przyczyniają się do niezawodnego przyczepiania się podczas produkcji urządzenia, zapewniając optymalne osiągi i długowieczność.Unikalne właściwości tych jednokrystalowych podłoże aluminiowe czynią je niezbędnymi w bieżącym rozwoju systemów elektronicznych nowej generacji.
Pytania i odpowiedzi
P:Co to jest kryształ aluminium?
A:Aluminium -13Al.: struktury kryształowe
c: 404,95 pm. α: 90.000° β: 90.000° γ: 90.000°
