Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH

Zapłata:

Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Najlepsza cena Kontakt

Szczegóły informacji

Materiał: CU Czystość: 99,999% (5N)
Struktura krystaliczna: Sześcienny, Fm-3m Stała komórki jednostkowej: a = 3,614 A
Temperatura topnienia (°C): 1084,62 Gęstość (g/cm3): 8,96
twardość: 3 Mohsa, 343-369 Vickersa polerowanie powierzchni: Polerowanie jednostronne jest standardem, polerowanie dwustronne na życzenie
Orientacje kryształów: (100), (110), (111), +/- 0,5 stopnia Chropowatość powierzchni, Ra:: ~10nm
Podkreślić:

20x20x0

,

5/1mm Substrat miedziany

opis produktu



Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A



Abstrakt miedzianego podłoża



Nasze miedziane podłoże i płytki wykonane są z miedzi o wysokiej czystości (99,99%) z pojedynczą strukturą krystaliczną, zapewniającą doskonałą przewodność elektryczną i cieplną.Te płytki są dostępne w orientacjach sześciennych < 100>, <110> i <111>, co czyni je idealnymi do zastosowań w dziedzinie elektroniki wysokiej wydajności i produkcji półprzewodników.Nasze substraty miedziane mogą być dostosowywane do różnych potrzeb technicznychParametr siatki dla tych płyt jednokrystalicznych wynosi 3,607 Å, zapewniając precyzyjną integralność strukturalną dla zaawansowanej produkcji urządzeń.Opcje powierzchniowe obejmują wykończenia polerowane z jednej strony (SSP) i polerowane z dwóch stron (DSP), zapewniając elastyczność dla różnych procesów produkcyjnych.



Te płytki miedziane są szczególnie odpowiednie do mikroelektroniki, zarządzania cieplnym i technologii połączeń ze względu na ich wyższą przewodność i dostosowalne orientacje.Czy to dla komponentów o małej skali, czy większych systemówNasze miedziane podłoża zapewniają trwałość i wydajność wymaganą dla najnowocześniejszych zastosowań technologicznych.



Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 0

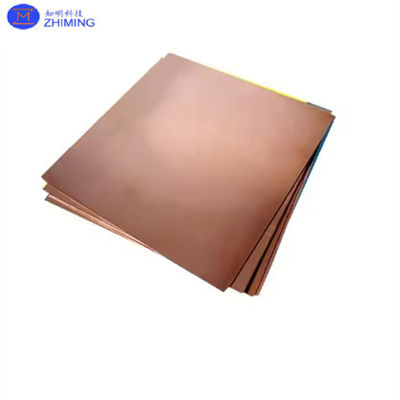

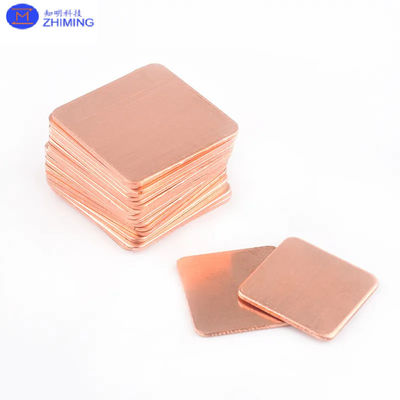

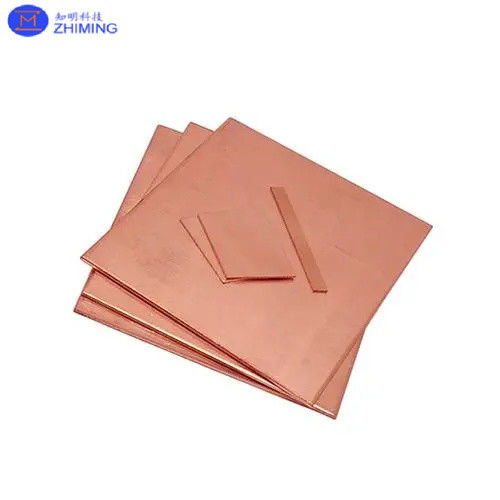

Zdjęcie miedzianego podłoża



Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 1Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 2

Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 3Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 4








właściwości podłoża miedzianego





Substraty miedziane są cenione ze względu na doskonałą przewodność elektryczną i cieplną, co czyni je idealnym materiałem do stosowania w przemyśle elektronicznym i półprzewodnikowym.Z poziomem czystości 990,99%, substancje te mają minimalne zanieczyszczenia, zapewniając wysoką wydajność i niezawodność w wrażliwych zastosowaniach.zwiększenie ich długości życia i wydajnościWewnętrzne właściwości przewodzące miedzi umożliwiają szybszą i bardziej wydajną transfer energii, co jest kluczowe dla obwodów, mikroczipów i innych szybkich komponentów elektronicznych.



Jednostkowa struktura kryształowa tych podłoża, dostępna w orientacji <100>, <110> i <111>, zapewnia jednolitość i stabilność mechaniczną.Ta krystaliczna precyzja zapewnia, że podłoże może wspierać tworzenie bardzo szczegółowychStała siatki 3,607 Å dodatkowo przyczynia się do tej spójności strukturalnej, oferując idealną platformę do zaawansowanej produkcji urządzeń.



Dodatkowo substraty miedziane są dostępne zarówno w wykończeniu polerowanym z jednej strony (SSP) jak i z dwóch stron (DSP), oferując wszechstronność w zależności od wymagań produkcyjnych.Gładka powierzchnia polerowanych podłożeń zmniejsza rozpraszanie się i poprawia przyczepność podczas produkcji urządzeń mikroelektronicznych.



Dzięki zdolności do wytrzymania dużych obciążeń cieplnych i doskonałej przewodności, podłoże miedziane jest szeroko stosowane w zastosowaniach takich jak zarządzanie cieplne, połączenia elektroniczne,i urządzeń o wysokiej mocy.



Główne parametry substratów jednokrystalicznych miedzi
Materiał Cu
CAS# 7440-50-8
Czystość 990,999% (5N)
Struktura kryształowa Kwadrat Fm-3m
Stała jednostkowa a = 3,614 A
Punkt topnienia (oC) 1,084.62
Gęstość (g/cm)3) 8.96
Twardość 3 Mohs, 343-369 Vickers
Rozszerzenie termiczne (x 10-6K-1) 16.5
Przewodność cieplna (W m)-1K-1) 401
Rozmiary 5 mm x 5 mm x 1 mm Grubość, 10 mm x 10 mm x 0,5 mm Grubość
inne rozmiary dostępne na żądanie
Polerowanie powierzchni Jednostronny wypolerowany jest standardowy, podwójny wypolerowany na żądanie
Orientacja kryształu (100), (110), (111), +/- 0,5 stopnia
Bruki powierzchni, Ra: ~ 10 nm
Pakiet zamknięte w klasie 100 czyste worki zapakowane w klasie 1000 czysty pokój








zastosowania substratu miedzianego



Substraty miedziane są szeroko stosowane w różnych gałęziach przemysłu ze względu na ich doskonałą przewodność elektryczną, przewodność cieplną i wytrzymałość mechaniczną.Oto główne zastosowania substratów miedzianych:

1.Elektronika i półprzewodniki

  • Płyty obwodów drukowanych (PCB):Miedź jest powszechnie stosowana w PCB do połączeń elektrycznych ze względu na jej wysoką przewodność.
  • Urządzenia o dużej mocy:Substraty miedziane są niezbędne w elektrotechnice mocy i układach scalonych, gdzie skuteczne zarządzanie cieplne jest kluczowe.zapobieganie przegrzaniu i zwiększanie trwałości urządzeń.
  • Oświetlenie LED:Substraty miedziane są stosowane w wysokowydajnych opakowaniach LED, ponieważ skutecznie zarządzają wytwarzanym wysokim ciepłem, co jest niezbędne do utrzymania jasności i wydłużenia czasu eksploatacji diody LED.

2.Zarządzanie cieplne

  • Odbiorniki ciepła i moduły chłodzące:Substraty miedziane są stosowane w pochłaniaczach ciepła do chłodzenia urządzeń elektronicznych, takich jak procesory i procesory graficzne.poprawa wydajności i niezawodności urządzenia.
  • Moduły mocy:W półprzewodnikach mocy takich jak MOSFET i IGBT substraty miedzi służą jako materiał podstawowy do rozpraszania ciepła wytwarzanego podczas działań o wysokiej wydajności.

3.Energia odnawialna

  • Płyty fotowoltaiczne (słoneczne):Substraty miedziane są stosowane w cienkowłosowych ogniwach słonecznych, ponieważ zapewniają doskonałą przewodność elektryczną, jednocześnie efektywnie rozpraszając ciepło generowane przez moduły słoneczne, zwiększając efektywność energetyczną.
  • Komórki paliwowe:Substraty miedziane są stosowane w stałych tlenkach paliwowych (SOFC) ze względu na ich zdolność do przetwarzania wysokich temperatur i przyczyniają się do ogólnej efektywności energetycznej systemów ogniw paliwowych.

4.Działania telekomunikacyjne

  • Urządzenia RF/mikrofale:Substraty miedziane są szeroko stosowane w opakowaniach komponentów RF i mikrofalowych o wysokiej częstotliwości, gdzie zarówno wydajność elektryczna, jak i zarządzanie cieplne są kluczowe.
  • 5G i sieci bezprzewodowe:W erze technologii 5G substraty miedziane są stosowane w antenach i urządzeniach komunikacyjnych w celu zapewnienia integralności sygnału i skutecznego rozpraszania ciepła w zastosowaniach o wysokiej częstotliwości.

5.Produkcja samochodów i lotnictwa

  • Pojazdy elektryczne (EV):Substraty miedziane mają kluczowe znaczenie w systemach zarządzania akumulatorami pojazdów elektrycznych, zapewniając efektywne dostarczanie energii i zarządzanie ciepłem w modułach zasilania.
  • Elektronika lotnicza:W przemyśle lotniczym substraty miedziane są stosowane w elektronikach lotniczych i czujnikach ze względu na ich trwałość, wysoką wydajność termiczną i odporność na ekstremalne warunki.

6.Urządzenia medyczne

  • Urządzenia do obrazowania medycznego:Substraty miedziane są stosowane w urządzeniach medycznych o wysokiej wydajności, takich jak skanery MRI i CT, w których rozpraszanie ciepła i przewodność elektryczna są niezbędne do niezawodnej pracy.
  • Wyroby medyczne do noszenia:Substraty miedziane odgrywają rolę w miniaturyzacji obwodów elektronicznych w przenośnych i noszonych urządzeniach medycznych przy jednoczesnym zachowaniu ich wydajności i wydajności termicznej.

7.Wykorzystanie w warunkach wysokiej temperatury

  • Transistory mocy i diody:Substraty miedziane są często stosowane w środowiskach o wysokiej temperaturze, takich jak elektronika mocy,jeżeli ich zdolność do przewodzenia ciepła z dala od składników krytycznych zwiększa niezawodność systemów zasilania.



Substrat miedzianego jednokrystalicznego Cu wafer 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A 5



Wyjątkowe właściwości cieplne i elektryczne miedzi sprawiają, że jest ona niezbędna w zastosowaniach wymagających wysokiej wydajności transferu energii i skutecznego zarządzania ciepłem.Cechy te napędzają jego szerokie wykorzystanie w nowoczesnej technologii i systemach o wysokiej wydajności.








Pytania i odpowiedzi



Co to jest materiał miedziany?



miedź (Cu), pierwiastek chemiczny,czerwonawy, niezwykle elastyczny metal z grupy 11 (Ib) układu okresowego, który jest niezwykle dobrym przewodnikiem energii elektrycznej i ciepłaMiedź występuje w stanie wolnego metalu w przyrodzie.
