Substrat miedziany Cubic Cu Wafer / Substrat miedziany 100 110 111 Orientaiton SSP DSP Czystość 99,99%
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Czas dostawy: | 2-4 tygodnie |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | CU | Czystość: | 99,999% (5N) |
|---|---|---|---|
| Struktura krystaliczna: | Sześcienny, Fm-3m | Stała komórki jednostkowej: | a = 3,614 A |
| Temperatura topnienia (°C): | 1084,62 | Gęstość (g/cm3): | 8,96 |
| Rozszerzalność cieplna (x 10-6 K-1 ): | 16,5 | Przewodność cieplna (W m-1 K-1): | 401 |
| Podkreślić: | 990,99% Substrat miedziany,100 110 111 orientacja Substrat miedziany |
||
opis produktu
podłoże miedziane Płytka miedziana Cu 100 110 111 orientaiton SSP DSP czystość 99,99%
Wymagania dotyczące stosowania metalu
Nasze jednokrystaliczne płytki miedziane, o czystości 99,99%, są zaprojektowane tak, aby zapewnić optymalną wydajność elektryczną i termiczną dla zaawansowanych zastosowań półprzewodnikowych i elektronicznych.Te płytki są dostępne w różnych orientacjach, w tym <100>, <110> i <111>, dostosowane do maksymalizacji wydajności w konkretnych przypadkach zastosowania.te substraty miedziane zapewniają wysoką precyzję i stabilność konstrukcyjnąDostępne są opcje polerowane z jednej strony (SSP) i polerowane z dwóch stron (DSP), spełniające różne wymagania produkcyjne.Doskonała przewodność miedzi sprawia, że płytki te są bardzo skuteczne do stosowania w połączeniach elektronicznychStworzone z myślą o wszechstronności, są idealne do wielu zastosowań, od urządzeń o dużej mocy po skomplikowane obwody,zapewnienie niezawodności i doskonałej wydajności w wymagających środowiskach.

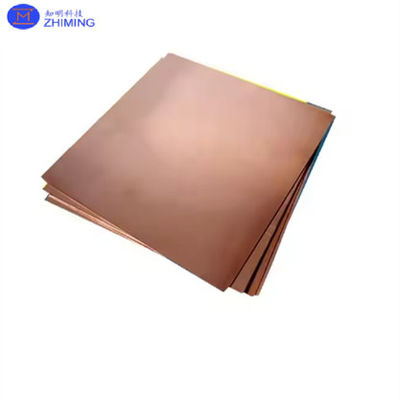

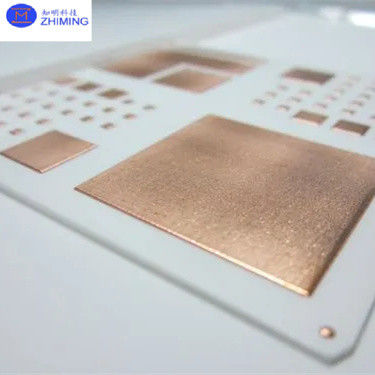

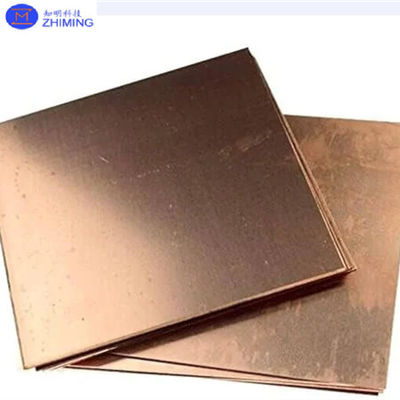

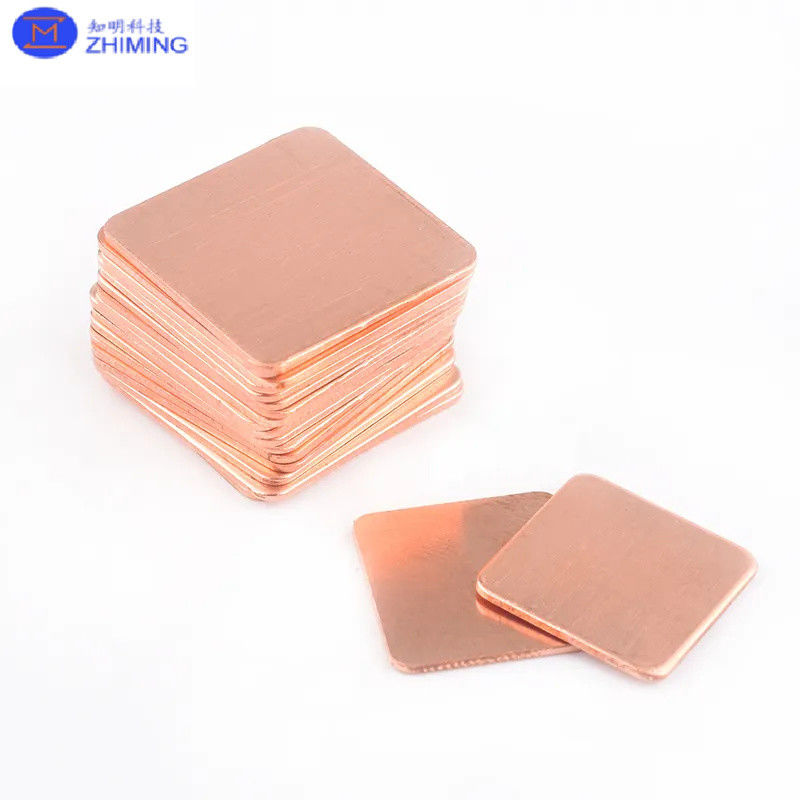

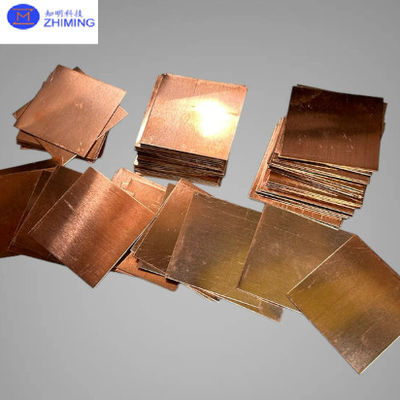

wyświetlacz podłoża miedzianego
właściwości podłoża miedzianego
Substraty miedziane są znane ze swoich doskonałych właściwości elektrycznych i termicznych, co czyni je niezbędnymi w zastosowaniach o wysokiej wydajności.Substraty te wykazują niezwykłą przewodność elektryczną., który zapewnia szybkie i wydajne przenoszenie energii w systemach elektronicznych.który jest niezbędny do utrzymania wydajności i niezawodności zaawansowanych urządzeńWysoka czystość zmniejsza również prawdopodobieństwo wystąpienia wad i zwiększa integralność konstrukcyjną komponentów elektronicznych,tworząc je odpowiednie dla przemysłu precyzyjnego, takiego jak mikroelektronika i półprzewodniki.
Jednokrystaliczna struktura miedzi, dostępna w orientacjach <100>, <110> i <111>, zapewnia wysoką jednolitość i wytrzymałość krystaliczną.Te kierunki są starannie wybierane na podstawie specyficznych wymagań aplikacji, zapewniając optymalną wydajność podłoża miedzianego.tworzenie stabilnej podstawy dla rozwoju urządzeń elektronicznych nowej generacjiTa precyzja atomowa ma kluczowe znaczenie dla zmniejszenia oporu i poprawy ogólnej wydajności systemów opartych na miedzi.
Ponadto substraty miedziane są dostępne w różnych wykończeniach polerowanych, w tym polerowanych z jednej strony (SSP) i polerowanych z dwóch stron (DSP).Polerowane powierzchnie zwiększają połączenie między podłożem a materiałami cienkofyłowymiDzięki ich wysokiej wytrzymałości termicznej i trwałości mechanicznejSubstraty miedziane są szeroko stosowane w mikroelektroniki, systemy rozpraszania ciepła i technologie magazynowania energii, w których wydajne zarządzanie ciepłem i niezawodność mają najwyższe znaczenie.Te właściwości sprawiają, że podłoże miedzi jest kluczowym materiałem w wielu zaawansowanych zastosowaniach technologicznych.
| Główne parametry substratów jednokrystalicznych miedzi | |
| Materiał | Cu |
| CAS# | 7440-50-8 |
| Czystość | 990,999% (5N) |
| Struktura kryształowa | Kwadrat Fm-3m |
| Stała jednostkowa | a = 3,614 A |
| Punkt topnienia (oC) | 1,084.62 |
| Gęstość (g/cm)3) | 8.96 |
| Twardość | 3 Mohs, 343-369 Vickers |
| Rozszerzenie termiczne (x 10-6K-1) | 16.5 |
| Przewodność cieplna (W m)-1K-1) | 401 |
| Rozmiary | 5 mm x 5 mm x 1 mm Grubość, 10 mm x 10 mm x 0,5 mm Grubość |
| inne rozmiary dostępne na żądanie | |
| Polerowanie powierzchni | Jednostronny wypolerowany jest standardowy, podwójny wypolerowany na żądanie |
| Orientacja kryształu | (100), (110), (111), +/- 0,5 stopnia |
| Bruki powierzchni, Ra: | ~ 10 nm |
| Pakiet | zamknięte w klasie 100 czyste worki zapakowane w klasie 1000 czysty pokój |
zastosowania substratu miedzianego
Substraty miedziane mają kilka ważnych zastosowań w różnych gałęziach przemysłu ze względu na doskonałą przewodność elektryczną, przewodność cieplną i wytrzymałość mechaniczną miedzi.Poniżej przedstawiono niektóre z głównych zastosowań:
1.Elektronika i półprzewodniki
- Płyty obwodów drukowanych (PCB):Miedź jest szeroko stosowana w PCB do połączeń elektrycznych ze względu na jej wyższą przewodność.
- Urządzenia o dużej mocy:Substraty miedziane są niezbędne w elektrotechnice mocy i układach scalonych, w których zarządzanie cieplne jest kluczowe.
- Oświetlenie LED:Substraty miedziane są często stosowane w wysokowydajnych opakowaniach LED, ponieważ mogą zarządzać wytwarzanym wysokim ciepłem, zapewniając długowieczność i wydajność.
2.Zarządzanie cieplne
- Węgiel elektryczny, włączając:Substraty miedziane są stosowane w pochłaniaczach ciepła do chłodzenia urządzeń elektronicznych, takich jak procesory i procesory graficzne.zwiększenie wydajności i niezawodności.
- Moduły mocy:W półprzewodnikach mocy (np. MOSFET i IGBT) substraty miedzi służą jako materiał podstawowy do rozpraszania ciepła wytwarzanego w systemach energetycznych o wysokiej wydajności.
3.Energia odnawialna
- Płyty fotowoltaiczne (słoneczne):Substraty miedziane są stosowane w ogniwach słonecznych, w szczególności w technologii słonecznej o cienkiej warstwie.Substrat miedzi zapewnia przewodzenie elektryczne, jednocześnie umożliwiając efektywne rozpraszanie ciepła z modułów słonecznych.
- Komórki paliwowe:Substraty miedziane mogą być stosowane w komórkach paliwowych z tlenkiem stałego (SOFC) ze względu na ich zdolność do radzenia sobie z wysokimi temperaturami i zapewnienia optymalnej efektywności energetycznej.
4.Działania telekomunikacyjne
- Urządzenia RF/mikrofale:Substraty miedziane są stosowane w opakowaniach komponentów RF i mikrofalowych o wysokiej częstotliwości, gdzie zarówno wydajność elektryczna, jak i zarządzanie cieplne są kluczowe.
- 5G i sieci bezprzewodowe:Wraz z pojawieniem się technologii 5G substraty miedziane są stosowane w antenach i urządzeniach komunikacyjnych ze względu na integralność sygnału i wydajne rozpraszanie ciepła.
5.Produkcja samochodów i lotnictwa
- Pojazdy elektryczne (EV):Substraty miedzi odgrywają kluczową rolę w systemach zarządzania akumulatorami pojazdów elektrycznych.Pomagają utrzymać wydajność modułów zasilania i rozpraszać ciepło wytwarzane podczas szybkiej pracy.
- Elektronika lotnicza:W przemyśle lotniczym substraty miedziane są stosowane w elektronikach lotniczych i czujnikach ze względu na ich trwałość i wysoką wydajność termiczną w ekstremalnych warunkach.
6.Urządzenia medyczne
- Urządzenia do obrazowania medycznego:Substraty miedziane są stosowane w urządzeniach medycznych, takich jak skanery MRI i CT, w których zarówno przewodność elektroniczna, jak i rozpraszanie ciepła są niezbędne.
- Wyroby medyczne do noszenia:Substraty miedziane pomagają w miniaturyzacji obwodów elektronicznych w przenośnych i noszonych urządzeniach medycznych, zachowując jednocześnie ich wydajność.
7.Wykorzystanie w warunkach wysokiej temperatury
- Transistory mocy i diody:Substraty miedziane są stosowane w środowiskach o wysokiej temperaturze, zwłaszcza w elektronikach mocy, takich jak tranzystory i diody w sieciach energetycznych i systemach sterowania przemysłowego.
Połączenie przewodności cieplnej i elektrycznej miedzi sprawia, że jest ona idealna do zastosowań wymagających zarządzania ciepłem i efektywnego przekazywania energii.Te właściwości przyczyniają się do jego powszechnego stosowania w nowoczesnej technologii.
