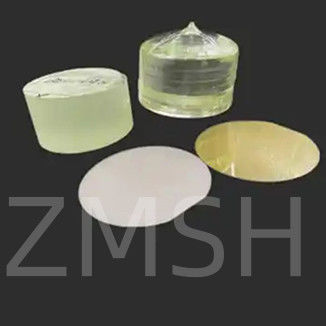

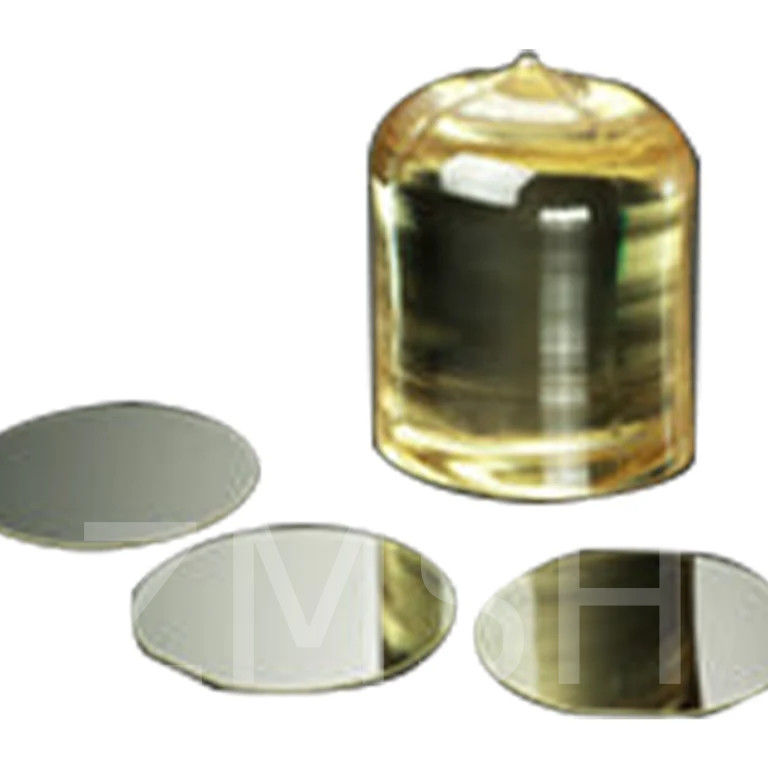

Substrat płytek LiTaO3 3 i 4 cala Podwójny lub pojedynczy wypolerowany Z-cut X-cut Y-cut
Szczegóły Produktu:
Place of Origin: | China |
Nazwa handlowa: | ZMSH |
Model Number: | LiTaO3 Wafer |
Szczegóły informacji |
|||
Orientacja: | Cięcie Z, cięcie X, cięcie Y | Pakiet: | Pudełko na kasety 25szt |
---|---|---|---|
TYPU: | Z mieszkania | Stan sprawy: | Węgiel |
podłoże: | Wafer LiTaO3 | Warstwa uchwytu Soi: | Skontaktuj się z nami |
polski: | Polerowanie dwustronne/jednostronne | ||
Podkreślić: | Substrat płytek LiTaO3 w klasie piły,Podłoże płytki LiTaO3 podwójnie polerowane,4calowy substrat płytki LiTaO3 |
opis produktu
Podłoże płytki LiTaO3 2" 4" podwójny lub pojedynczy polerowany Z-cut X-cut Y-cut
Opis płytki LiTaO3:
Tantalat litu (LiTaO3) ma strukturę krystaliczną perowskitu M6. Ma unikalne połączenie właściwości optycznych, piezoelektrycznych i piroelektrycznych.Do zastosowań kryształu tantalatu litu należą optyka nieliniowa, czujniki pasywnej podczerwieni (IR), takie jak czujniki ruchu, wytwarzanie i wykrywanie teraherców (THz) oraz fale akustyczne powierzchniowe (SAW), aby wymienić tylko kilka.
Charakter płytki LiTaO3:
- Właściwości piezoelektryczne: LiTaO3 jest materiałem piezoelektrycznym, co oznacza, że może generować ładunek elektryczny w odpowiedzi na naprężenie mechaniczne i odwrotnie.Ta właściwość sprawia, że płytki LiTaO3 są cenne w różnych zastosowaniach czujników i siłowników.
- Właściwości optyczne: płytki LiTaO3 mają doskonałą przejrzystość optyczną w widocznym i bliskim podczerwieni, co czyni je odpowiednimi do stosowania w urządzeniach optycznych, takich jak modulatory, przewodniki fal,i przełączników optycznych.
- Urządzenia z falami akustycznymi: ze względu na swoje właściwości piezoelektryczne płytki LiTaO3 są powszechnie stosowane w urządzeniach z falami akustycznymi powierzchniowymi (SAW) do zastosowań w zakresie przetwarzania sygnałów.
- Wysoka stabilność termiczna: LiTaO3 wykazuje dobrą stabilność termiczną, co czyni go odpowiednim do zastosowań w środowiskach o wysokiej temperaturze.
- Właściwości ferroelektryczne: LiTaO3 jest materiałem ferroelektrycznym, co oznacza, że ma spontaniczną polaryzację elektryczną, którą można odwrócić poprzez zastosowanie zewnętrznego pola elektrycznego.Ta właściwość jest wykorzystywana w różnych aplikacjach pamięci i czujników.
- Substrat dla cienkich folii: płytki LiTaO3 są często stosowane jako podłoże do wzrostu cienkich folii do zastosowań w optyce zintegrowanej, urządzeniach z falami akustycznymi powierzchniowymi i innych urządzeniach elektronicznych.
Formularz płytki LiTaO3:
Parametry | Węgiel (Boule) | |
Średnica (mm) | 76.2 ± 0.3 | 1000,0 ± 0,3 |
Orientacja osi | X, Y, Z, 36°Y, 42°Y | |
Gęstość (mm) | 0.35-1mm | |
Odniesienie: orientacja płaska | X, Y, 112,2°Y | |
Ref. Szerokość płaska (mm) | 220,0 ± 2.0 | 320,0 ± 2.0 |
Połońskie z przodu | +:Lustrzane (Ra≤8Å) | |
Poziom odchylenia | 00,2-4 μm | |
TTV (μm) | ≤ 10 | ≤ 10 |
PLTV (5×5mm; LTV < 1μm) | ≥97% | ≥ 95% |
Łuk (μm) | ≤ 20 | ≤ 35 |
Bąbel krawędzi | Zaokrąglenie krawędzi | |
Polerowanie | W pełni | |
Temperatura Curie (°C) | 6050,0 ± 3,0°C |
Zastosowania płytki LiTaO3:
- Modulatory elektrooptyczne
- Zniekształcenie frontu fali
- Zintegrowane urządzenia optyczne
- Przetworniki akustyczne
- Filtry akustopotyczne
Obraz zastosowania płytki LiTaO3:
Opakowanie i wysyłka:
Częste pytania:
1P: Jaki jest współczynnik elektrooptyczny tantalatu litu?
Odpowiedź: Liniowe współczynniki elektrooptyczne r 13 i r 33 dla tantalatu litu są znane tylko w jednej długości fali, 632,8 nm, podczas gdy współczynniki z zaciskami są również znane w 3,39 m.
2P: Jaki jest współczynnik piroelektryczny tantalatu litu?
A:Krystał LT ma TC 605 °C i współczynnik piroelektryczny 190 μC/m2 K, co jest dwukrotnie większe niż w przypadku kryształu LN [4,6, 7], jest to najlepszy kryształ piroelektryczny o kompleksowej wydajności.
