Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany

Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany

Nazwa marki: ZMSH
Numer modelu: WAFER SI
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
polski:
Polerowanie dwustronne/jednostronne
Orientacja:
<111>
Gęstość:
675 µm do 775 µm
RMS:
<1 nm
TTV:
<20um
Przewodność cieplna:
Około 150 W/m·K
Stężenie tlenu:
<10 str./min
Podkreślić:

8-calowa płytka Si

,

Wafer Si z podwójnym pościelnym polerowaniem

,

Jednostronne wypolerowane płytki Si

Opis produktu

8 cala Wafer Si Si Substrate 111 P Typ N Typ dla systemów mikroelektromechanicznych (MEMS) lub urządzeń półprzewodnikowych mocy lub komponentów i czujników optycznych



Opis produktu: 8-calowa płytka krzemowa z orientacją kryształową (111) jest wysokiej jakości materiałem jednokrystalicznym szeroko stosowanym w produkcji półprzewodników.Orientacja kryształowa (111) zapewnia specyficzne właściwości elektryczne i mechaniczne, które są korzystne dla różnych zastosowań o wysokiej wydajności.

Kluczowe cechy:

  • Średnica:200 mm.
  • Orientacja kryształowa:(111), oferujący unikalne właściwości powierzchniowe, idealne dla niektórych procesów półprzewodnikowych i charakterystyki urządzenia.
  • Wysoka czystość:Produkowane z wysokim poziomem czystości w celu zapewnienia jednolitości i niskiego wskaźnika wad, kluczowe dla zastosowań półprzewodnikowych i mikroelektroniki.
  • Jakość powierzchni:Zazwyczaj polerowane lub czyszczone w celu spełnienia rygorystycznych wymogów powierzchni do produkcji urządzenia.

Zastosowanie:

  • Urządzenia półprzewodnikowe mocy:W niektórych urządzeniach energetycznych preferowane jest nastawienie (111) ze względu na wysokie napięcie awaryjne i korzystne właściwości termiczne.
  • MEMS (mikroelektromechaniczne systemy):Często stosowany w czujnikach, siłownikach i innych urządzeniach mikrowymiarowych, dzięki dobrze zdefiniowanej strukturze kryształowej.
  • Urządzenia optoelektroniczne:Nadaje się do zastosowań w urządzeniach emitujących światło i fotodetektorach, w których ważna jest wysoka jakość kryształu.
  • Komórki słoneczne:(111) -orientowany krzemowy jest również stosowany w wysokiej wydajności ogniwach fotowoltaicznych, korzystając z zwiększonej absorpcji światła i mobilności nośnika.

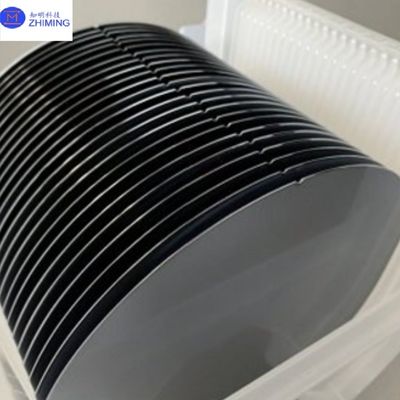

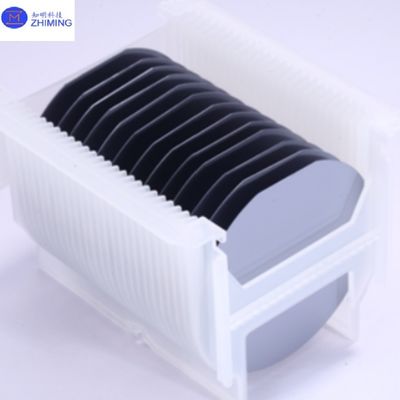

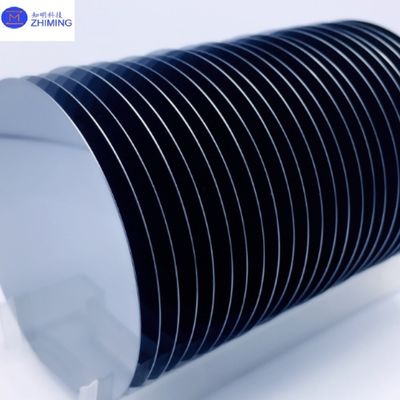

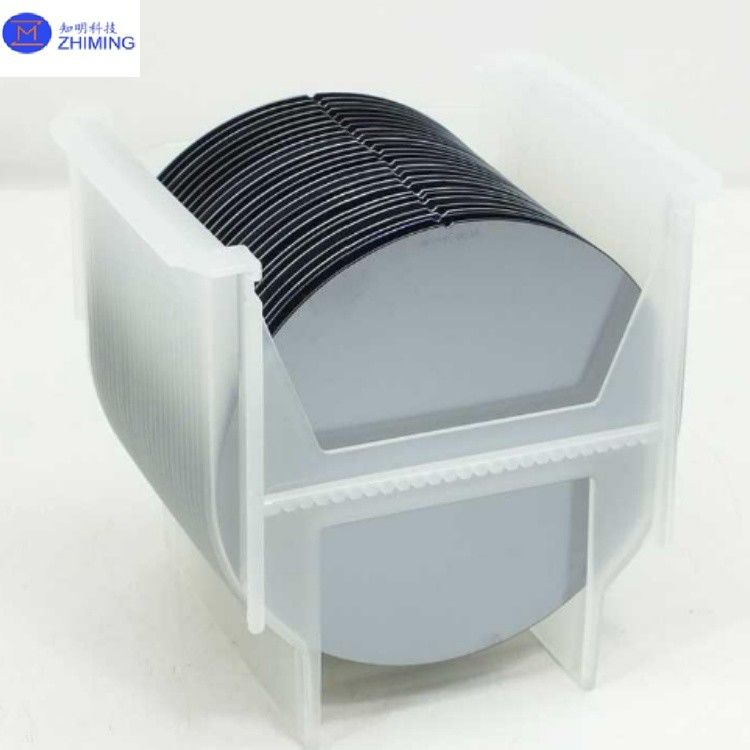

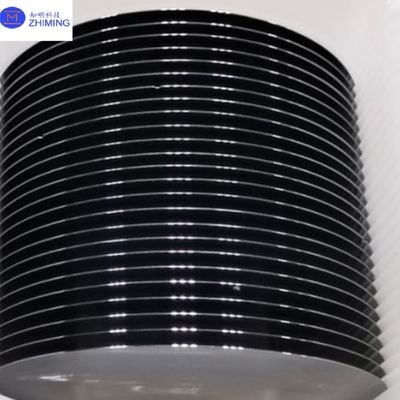

Obraz zastosowania płytki Si:

Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany 0Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany 1

Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany 2    Si Wafer 8 cali Gęstość od 675 μm do 775 μmP Typ N Typ 111 Dwukrotnie wypolerowany / jednokrotnie wypolerowany 3

Dostosowanie:

  • Gęstość i odporność:Można je dostosować do specyfikacji klienta, aby spełnić specyficzne wymagania aplikacji.
  • Rodzaj dopingu:Do dostosowania właściwości elektrycznych płytki dostępne jest doping typu P lub N.

Ten typ płytek krzemowych ma kluczowe znaczenie dla szerokiego zakresu zastosowań półprzewodnikowych, zapewniając równowagę siły mechanicznej, wydajności elektrycznej i łatwości przetwarzania.
