płytka krzemowa płytka Si 8-calowa płytka N typu P typu < 111> < 100> < 110> SSP DSP klasy Prime klasy Dummy
Szczegóły Produktu:
Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | ZMSH |
Zapłata:
Zasady płatności: | T/T |
---|
Szczegóły informacji |
|||
Średnica: | 200 mm±0,2 mm | metoda wzrostu: | Czochralski (CZ) |
---|---|---|---|
kokarda: | ≤ 30 μm | Osnowa: | ≤ 30 μm |
Całkowita zmiana grubości (TTV): | ≤ 5 μm | Cząsteczki: | ≤50@≥0,16µm |
Stężenie tlenu: | ≤ 18 ppm | ||
Podkreślić: | Wafel krzemowy typu P,Płytki krzemowe typu N,8-calowa płytka silikonowa |

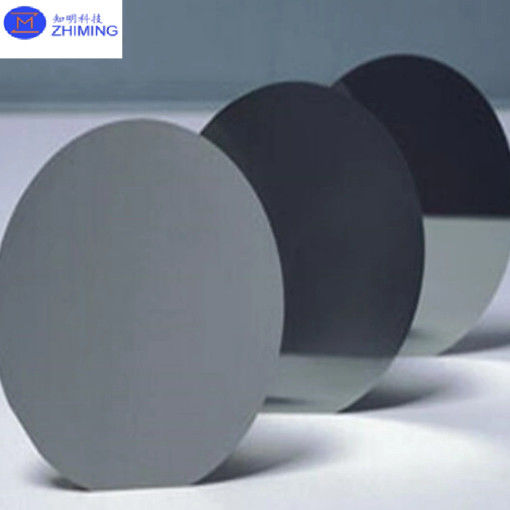

opis produktu
płytka krzemowa płytka Si 8-calowa płytka N typu P typu < 111> < 100> < 110> SSP DSP klasy Prime klasy Dummy
Przegląd produktu: 8-calowa płytka krzemowa Prime Grade
Płytki krzemowe stanowią kręgosłup przemysłu półprzewodnikowego i stanowią podstawowy podłoże dla układów scalonych, mikroczipów i różnych elementów elektronicznych.8-calowa (200 mm) płytka krzemowa Prime Gradejest to produkt wysokiej klasy zaprojektowany w celu spełnienia rygorystycznych wymagań zastosowań o wysokiej wydajności.Technologia wzrostu kryształu Czochralski (CZ), zapewniając najwyższą jakość i spójność.< 100>, powierzchni polerowanych z jednej strony (SSP) lub z dwóch stron (DSP), orazDoping typu P z borem, te płytki są idealne do stosowania jako materiały półprzewodnikowe w najnowocześniejszych technologiach.
1.Materiały i produkcja
1.1 Jednokrystaliczny krzemowy
8-calowa płytka jest wykonana z ultra-wysokiej czystości jednokrystalicznego krzemu.zapewniając doskonałą jednolitość struktury kryształowej i minimalne defekty siatkiProces ten gwarantuje niezawodność płytki w zastosowaniach elektronicznych o wysokiej precyzji.
1.2 Jakość najwyższej klasy
Wafle krzemowe najwyższej klasy stanowią najwyższy standard jakości w przemyśle półprzewodnikowym.Te płytki podlegają rygorystycznym badaniom i ścisłej kontroli jakości, aby zapewnić ich przydatność do krytycznych procesów produkcyjnychCharakterystyka płytek najwyższej jakości obejmuje:
- Bardzo niskie zanieczyszczenie cząstkami.
- Wyjątkowa płaskość powierzchni i minimalna chropowitość.
- Wysoka jednolitość oporu i kontrola wad.
2.Główne specyfikacje
Parametry | Specyfikacja |
---|---|
Średnica | 8 cali (200 mm) |
Materiał | Jednokrystaliczny krzemowy |
Metoda wzrostu kryształu | Czochralski (CZ) |
Orientacja kryształowa | < 100> |
Typ/Dopant | P-typ / Bor |
Wykończenie powierzchni | Politykowane z jednej strony (SSP) lub politykowane z dwóch stron (DSP) |
Odporność | Dostosowywalne w zależności od potrzeb aplikacji |
Gęstość | Standard: 725 μm ± 25 μm |
Płaskość (TTV) | ≤ 5 μm |
Łuk/Warp | ≤ 30 μm |
Wskaźnik rozmiarów | SSP: < 0,5 nm; DSP: < 0,3 nm |
Opakowanie | Opakowania klasy 100 do pomieszczeń czystych, 25 płytek na kasetę |
3.Orientacja kryształowa: <100>
Orientacja kryształowa <100> jest jedną z najczęściej stosowanych orientacji w przemyśle półprzewodnikowym ze względu na swoje izotropowe właściwości grafowania i jednolite właściwości mechaniczne.Ta orientacja umożliwia płytce zapewnienie stałej wydajności podczas procesów, takich jak chemiczne grafowanie, implantacja jonów i utlenianie.
4.Krzemowy typ P z dopantem boru
Określenie typu P oznacza, że płytka jest dopytowanaboru, pierwiastek z grupy III, który tworzy "dziury" jako większość nośników ładunku.i uzupełniającej technologii półprzewodnikowej tlenku metalu (CMOS).
Główne korzyści z dopingu typu P to:
- Stabilna wydajność elektryczna w szerokim zakresie temperatur.
- Wysoka kompatybilność ze standardowymi procesami produkcji półprzewodników.

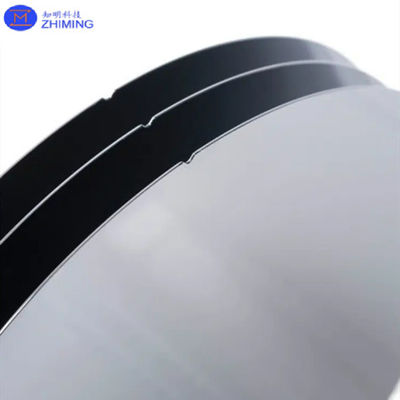

5.Wykończenie powierzchni: SSP i DSP
5.1 Jednostronnie wypolerowane (SSP)
- Stosowane do zastosowań, w których tylko jedna powierzchnia wymaga wysokiego stopnia gładkości i płaskości.
- Niepolerowana strona zachowuje naturalną konsystencję, przydatną do szczególnych potrzeb związanych z obsługą lub wiązaniem.
- Powszechnie stosowane w MEMS, czujnikach i płytkach testowych.
5.2 Polerowane z dwóch stron (DSP)
- Obie strony płytki są polerowane w celu uzyskania wyjątkowo gładkiej powierzchni o niskiej chropowatości (Ra < 0,3 nm).
- Niezbędne w procesach o wysokiej precyzji, takich jak litografia i osadzenie cienkich folii.
- Zapewnia minimalne naprężenie i deformacje podczas produkcji, co czyni go odpowiednim dla zaawansowanej mikroelektroniki.
6.Właściwości termiczne i mechaniczne
8-calowa płytka wykazuje doskonałe właściwości termiczne i mechaniczne, które są kluczowe dla procesów o wysokiej temperaturze często spotykanych w produkcji półprzewodników:
- Wysoka stabilność termiczna:Niski współczynnik rozszerzenia termicznego zapewnia stabilność wymiarową podczas grzania lub szybkich procesów termicznych.
- Wytrzymałość mechaniczna:Wysokiej jakości krzemu z CZ wytrzymuje obciążenia fizyczne podczas obróbki i produkcji.
7.Wnioski
8-calowa płytka krzemowa Prime Grade jest uniwersalna i służy szerokiej gamie zastosowań w przemyśle półprzewodnikowym i elektronicznym:
7.1 Urządzenia półprzewodnikowe
- Technologia CMOS:Stanowi materiał podstawowy dla większości układów scalonych, w tym procesorów i urządzeń pamięci.
- Urządzenia zasilania:Idealny do produkcji tranzystorów mocy, diod i IGBT ze względu na jego stabilne właściwości elektryczne.
7.2 MEMS (Micro-Electro-Mechanical Systems)
Precyzyjne wykończenie powierzchni i orientacja kryształu sprawiają, że ta płytka jest idealna do urządzeń MEMS, takich jak akcelerometry, giroskopy i czujniki ciśnienia.
7.3 Fotonika i optoelektronika
Wafer jest stosowany w zastosowaniach fotonicznych, takich jak czujniki optyczne, diody emitujące światło (LED) i ogniwa fotowoltaiczne.
7.4 Badania i rozwój oraz tworzenie prototypów
Jego wysokiej jakości powierzchnia i właściwości elektryczne czynią go doskonałym wyborem dla instytucji badawczych i rozwoju prototypów.

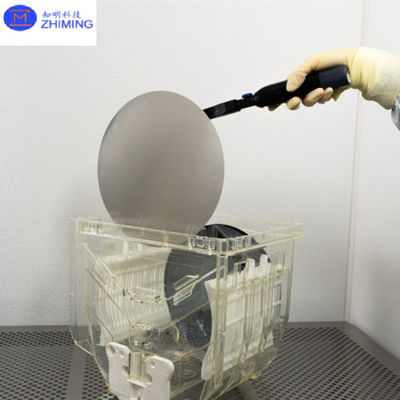

8.Opakowanie i obsługa
Aby zachować pierwotną jakość płytki, jest ona pakowana w ścisłych warunkach czystości:
- Klasa 100 Środowisko:Zapewnia minimalne zanieczyszczenie cząstkami podczas pakowania.

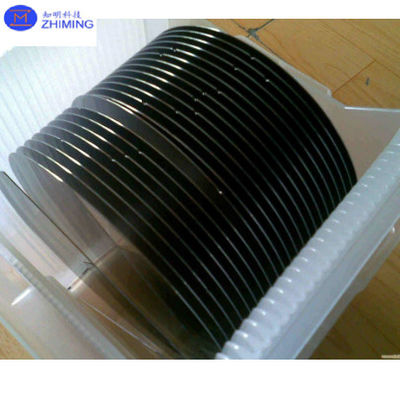

- Bezpieczne opakowanie:Płytki umieszczane są w kasetach (25 płytek na kasetkę) i zamknięte w workach oczyszczonych azotem, aby zapobiec utlenianiu i zanieczyszczeniu podczas transportu.
9.Zalety 8-calowej płytki krzemowej
9.1 Wyjątkowa jakość
Klasyfikacja najwyższej klasy gwarantuje niezrównaną płaskość, gładkość powierzchni i minimalną gęstość wad.
9.2 Kompatybilność z normami przemysłowymi
Płytki te są zgodne z normami międzynarodowymi, takimi jak SEMI M1, zapewniając ich zgodność z globalnymi procesami produkcyjnymi.
9.3 Kosztowo efektywna produkcja
8-calowy rozmiar osiąga równowagę między przystępnością cenową a wielkością produkcji, co czyni go standardem przemysłowym przez wiele lat.
9.4 Uniwersalność
Dostępność opcji SSP i DSP zapewnia, że płytki mogą być dostosowywane do różnych zastosowań.
10.Opcje dostosowywania
W celu spełnienia konkretnych potrzeb klientów, 8-calowa płytka krzemowa Prime Grade może być dostosowana w następujący sposób:
- Zakres rezystancji:Zastosowalne do wymogów różnych urządzeń i procesów.
- Zmiany grubości:Do wyjątkowych zastosowań można wyprodukować specjalne grubości.
- Warstwa tlenkowa:W razie potrzeby można dodać warstwy tlenku termicznego lub chemicznego.
11.Wniosek
8-calowa płytka krzemowa Prime Grade reprezentuje szczyt technologii płytek krzemowych, zapewniając niezrównaną jakość, wydajność i wszechstronność.Jego zaawansowane specyfikacje i solidne procesy produkcyjne czynią go niezbędnym w produkcji nowoczesnych urządzeń półprzewodnikowychNiezależnie od tego, czy projektujesz procesory nowej generacji, urządzenia MEMS, czy najnowocześniejszą fotonikę, ta płytka zapewnia niezawodność i precyzję niezbędne do sukcesu.
Oferując zarówno opcje SSP, jak i DSP, a także elastyczność w dostosowywaniu rezystywności i grubości, płytki te są gotowe do spełnienia zmieniających się wymagań przemysłu półprzewodnikowego.Ich powszechne zastosowania w produkcji i badaniach high-tech umacniają ich status krytycznego elementu globalnego łańcucha dostaw elektroniki.
