8-calowa płytka Si CZ 200 mm Prime Grade Silicon Wafer <111>, SSP,DSP P Type,B Dopant dla materiału półprzewodnikowego

8-calowa płytka Si CZ 200 mm Prime Grade Silicon Wafer <111>, SSP,DSP P Type,B Dopant dla materiału półprzewodnikowego

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Najlepsza cena Kontakt

Szczegóły informacji

Materiał: Wafel jednokrystaliczny z krzemu metoda wzrostu: MCZ
Orientacja: <100> Osnowa: 30 µm
UKŁON:: 30 µm Typ/ domieszka: N/ fosfor: N/Fosfor
GBIR/TTV: 5 µm Karb: - Tak, proszę.
Podkreślić:

200 mm płytki krzemowej Prime Grade

,

CZ Wafelki krzemowe klasy Prime

,

8-calowa płytka krzemowa

opis produktu

8-calowa płytka si CZ 200 mm Prime Grade Silicon Wafer <100>, SSP,DSP typu P,B dopant,do materiału półprzewodnikowego



Wprowadzenie produktu: 8-calowa (200 mm) Prime Grade Silicon Wafer

Płytki krzemowe stanowią kamień węgielny przemysłu półprzewodnikowego, ułatwiając tworzenie najnowocześniejszych technologii, które napędzają nowoczesne innowacje.8-calowa (200 mm) Prime Grade Silicon Waferjest szczytem doskonałości materiałowej i produkcyjnej, zaprojektowany specjalnie do produkcji półprzewodników i powiązanych zastosowań.i bezbłędnej jakości powierzchni, płytki te spełniają wymagające potrzeby przemysłu, takiego jak produkcja mikroczipów, produkcja MEMS i systemy fotowoltaiczne.

Produkowane z wykorzystaniemProces Czochralski (CZ), ta płytka posiada<100> orientacja kryształowa,Doping typu P z borem, oraz opcje dla powierzchni polerowanych z jednej strony (SSP) lub z dwóch stron (DSP).i minimalne zanieczyszczenie cząstkami czynią go zaufanym wyborem dla wiodących fabryk półprzewodników, instytucji badawczo-rozwojowych i placówek edukacyjnych na całym świecie.



8-calowa płytka Si CZ 200 mm Prime Grade Silicon Wafer <111>, SSP,DSP P Type,B Dopant dla materiału półprzewodnikowego 0


1.Główne specyfikacje

Specyfikacja Wartość
Średnica 200 mm ± 0,2 mm
Metoda wzrostu Czochralski (CZ)
BOK ≤ 30 μm
WARP ≤ 30 μm
Całkowita zmiana grubości (TTV) ≤ 5 μm
Cząsteczki ≤ 50 (≥ 0,16 μm)
Stężenie tlenu ≤ 18 ppm
Stężenie węgla ≤ 1 ppm
Wskaźnik rozmiarów ≤ 5 Å

Specyfikacje te pokazują wyjątkową precyzję wymiarową, integralność strukturalną i czystość chemiczną płytek, niezbędne dla zaawansowanych procesów produkcyjnych.


2.Kluczowe cechy

2.1 Wysoka jakość

Nasze płytki krzemowe są wykonane zcałkowicie nowy monokrystaliczny krzem dziewiczy, zapewniając niezrównaną czystość i niezawodność, co gwarantuje optymalną wydajność na wszystkich etapach produkcji półprzewodników.

2.2 Powierzchnia gotowa do użycia w przypadku epi

Każda płytka jest polerowana, aby uzyskać wysokiej jakości powierzchnię gotową do epi, co czyni ją odpowiednią do osadzenia epitaksjalnego i innych krytycznych procesów.Ultragładka powierzchnia minimalizuje wady i zwiększa wydajność procesów w dół.

2.3 Przekracza standardy branżowe

Nasze 8-calowe płytki krzemowe spełniają i często przekraczająNormy SEMI M1-0302, co odzwierciedla ich wyższe właściwości mechaniczne i elektryczne, co zapewnia zgodność z światowym sprzętem i technikami produkcji półprzewodników.

2.4 Kompleksowa kontrola jakości

Każda płytka podlega skrupulatnej kontroli i testowaniu parametrów, takich jak TTV, BOW, WARP, gęstość cząstek i jednolitość oporu.Ten rygorystyczny proces zapewnienia jakości zapewnia bezbłędne i niezawodne płytki do każdego zastosowania.

2.5 Bezpieczne opakowanie

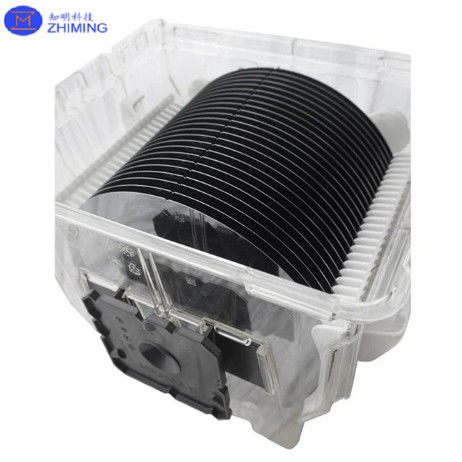

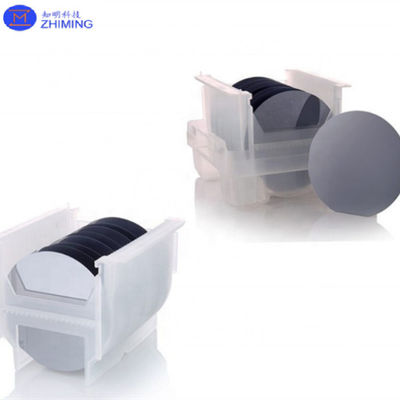

Aby zapobiec zanieczyszczeniu i uszkodzeniu fizycznemu, płytki są pakowane wKasety z ultraczystego PP, zamknięte wantystatyczne worki podwójnepodwarunki w czystych pomieszczeniach klasy 100To zapewnia, że płytki dotrą w czystym stanie, gotowe do natychmiastowego użycia.

2.6 Rozwiązania opłacalne

Nasze płytki są konkurencyjne w cenie, a w przypadku zamówień hurtowych dostępne są zniżki ilościowe, co czyni je doskonałym wyborem zarówno dla produkcji na skalę przemysłową, jak i projektów badawczych.

2.7 Certyfikat zgodności (COC)

Każda przesyłka zawiera certyfikat zgodności, weryfikujący specyfikacje płytek i zgodność z normami branżowymi.Dokumentacja ta zapewnia klientom pewność co do jakości i autentyczności produktu.


3.Wnioski

Wszechstronność i wysoka wydajność 8-calowej płytki krzemowej Prime Grade sprawiają, że nadaje się do szerokiego zakresu zastosowań:

3.1 Produkcja półprzewodników

  • Produkcja mikroczipów i wytwarzanie układów IC:
    Wafery o orientacji krystalicznej <111> i wysokiej czystości są idealne do produkcji układów scalonych, procesorów i chipów pamięci, wspierając postępy w informatyce i telekomunikacji.

  • Urządzenia półprzewodnikowe:
    Jego stabilne właściwości elektryczne i minimalne wady czynią go zaufanym wyborem do tworzenia tranzystorów dwubiegunowych z izolowaną bramą (IGBT) i tranzystorów o efekcie pola półprzewodnikowego z tlenkiem metalu (MOSFET).

3MEMS i czujniki.

Wyjątkowa płaskość i precyzyjne wymiary tych płytek mają kluczowe znaczenie dla produkcji urządzeń MEMS, w tym akcelerometrów, giroskopów i czujników ciśnienia.

3.3 Fotonika i optoelektronika

  • Oświetlenie LED i diody laserowe:
    Minimalna chropowitość powierzchni płytek i niski poziom zanieczyszczeń mają kluczowe znaczenie dla efektywnej emisji światła i niezawodnej wydajności urządzenia.
  • Komponenty urządzeń optycznych:
    Służą one jako podłoże do produkcji wysokoprecyzyjnych soczewek i lusterek w systemach optycznych.

3.4 Aplikacje fotowoltaiczne

Ze względu na ich wyższą jakość kryształową i spójne właściwości elektryczne, płytki te są wykorzystywane do produkcji wysokowydajnych ogniw fotowoltaicznych.

3.5 Badania i rozwój

Ich dostosowywalne specyfikacje i dostępność w mniejszych ilościach sprawiają, że są preferowanym wyborem dla projektów badawczo-rozwojowych w uniwersytetach, liniach pilotażowych i laboratoriach innowacyjnych.


4.Zalety 8-calowej płytki krzemowej Prime Grade

4.1 Wyjątkowa czystość i płaskość

Płytki wykazują bardzo niski poziom zanieczyszczenia tlenem (≤18 ppma) i węglem (≤1 ppma), co zapewnia zwiększoną wydajność i niezawodność urządzenia.i WARP są utrzymywane w ścisłych tolerancjach w celu wspierania krytycznej fotolitografii i procesów osadzenia cienkich folii.

4.2 Poprawa jakości powierzchni

Ogromność powierzchni (Ra ≤ 5 Å) jest zoptymalizowana w celu umożliwienia bezproblemowego wzrostu epitaksyalnego, zwiększającego wydajność i obniżającego koszty produkcji w produkcji dużych objętości.

4.3 Globalne zaufanie i zgodność

Te płytki są szeroko stosowane przezfabryki półprzewodników, centra badawczo-rozwojowe i instytucje akademickiena całym świecie, dzięki ich kompatybilności ze standardowym sprzętem przetwórczym i międzynarodowymi standardami jakości.

4.4 Uniwersalna personalizacja

Od modyfikacji odporności po osadzenie warstwy tlenkowej, płytki te mogą być dostosowywane do spełnienia specyficznych wymagań klientów, zapewniając odpowiedź na szerokie spektrum zastosowań.


5.Proces produkcji

W sprawieProces Czochralski (CZ)Wykorzystuje się go do hodowli dużych jednokrystalicznych ingotów krzemu.płytki są pocięteProdukt końcowy jest ucieleśnieniem techniki precyzyjnej, zapewniając wyjątkową wydajność w różnych zastosowaniach.


6.Zaangażowanie w ochronę środowiska

Nasze procesy produkcyjne są zaprojektowane tak, aby zminimalizować wpływ na środowisko.RoHSZobowiązanie to gwarantuje, że nasze produkty spełniają zarówno cele w zakresie wydajności, jak i zrównoważonego rozwoju.


7.Wniosek

W sprawie8-calowa (200 mm) Prime Grade Silicon WaferJest przykładem doskonałości w nauce materiałów i produkcji półprzewodników.i wyjątkowe właściwości powierzchniowe sprawiają, że jest on istotnym elementem rozwoju zaawansowanej technologii.

Dzięki swojej wszechstronności, niezawodności i zgodności ze standardami przemysłowymi, ta płytka jest zaufanym wyborem dla zastosowań od produkcji półprzewodników po prototypy badawczo-rozwojowe.Czy produkujesz chipy nowej generacji, tworzenie urządzeń MEMS lub odkrywanie nowych horyzontów w fotonice, te płytki stanowią podstawę sukcesu.

Wybierając nasze 8-calowe płytki krzemowe, inwestujesz w produkt, który łączy w sobie przewagę techniczną, globalne zaufanie,i konkurencyjne ceny – naprawdę niezrównana kombinacja w przemyśle półprzewodnikowym.
