Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: Substrat z arsenku indu (InAs).

Zapłata:

Minimalne zamówienie: 25
Cena: undetermined
Szczegóły pakowania: spieniony plastik + karton
Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Możliwość Supply: 1000szt./tydzień
Najlepsza cena Kontakt

Szczegóły informacji

Materiał: Arsenek indu (InAs) Przerwa pasmowa: 0,354 eV (bezpośrednie pasmo wzbronione przy 300 K)
Ruchliwość elektronów: > 40 000 cm²/V·s (300 K), umożliwiając szybkie działanie urządzeń elektronicznych Efektywna masa: Efektywna masa elektronu: ~0,023 m₀ (masa swobodnego elektronu)
Stała sieciowa: 6,058 Å, dobrze dopasowane do materiałów takich jak GaSb i InGaAs Przewodność cieplna: ~0,27 W/cm·K przy 300 K
Wewnętrzne stężenie nośnika: ~1,5 × 10¹⁶ cm⁻³ przy 300 K Współczynnik załamania światła: ~3,51 (przy długości fali 10 µm)
Podkreślić:

5 cali INAs Substrat

,

6 cali InAs Substrat

,

4 cali InAs Substrat

opis produktu

InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P DSP/SSP


Abstrakt substratów arsenku indyju (InAs)



Substraty arsenku indyjnego (InAs) są niezbędne w rozwoju zaawansowanych technologii półprzewodnikowych dzięki ich unikalnemu połączeniu właściwości elektrycznych i optycznych.Jako półprzewodnik złożony III-V, InAs jest szczególnie ceniony ze względu na wąską przestrzeń 0,36 eV w temperaturze pokojowej, co pozwala mu skutecznie działać w spektrum podczerwonym.To sprawia, że InAs jest idealnym materiałem dla fotodetektorów podczerwieni, gdzie wymagana jest wysoka wrażliwość na promieniowanie podczerwone.co sprawia, że jest on kluczowy dla elektroniki dużych prędkości, takich jak tranzystory i obwody zintegrowane stosowane w systemach komunikacyjnych i zastosowaniach wysokiej częstotliwości.


Ponadto InAs odgrywa kluczową rolę w rozwijającej się dziedzinie technologii kwantowych.które są kluczowe dla rozwoju urządzeń kwantowychMożliwość integracji InAs z innymi materiałami, takimi jak InP i GaAs, dodatkowo zwiększa jego wszechstronność.prowadzące do stworzenia zaawansowanych heterostruktur dla urządzeń optoelektronicznych, takich jak diody laserowe i diody emitujące światło.





Właściwości substratów InAs

1Wąska przepaść.


InAs ma bezpośrednią przepustowość 0,354 eV w temperaturze pokojowej, co pozycjonuje go jako doskonały materiał do wykrywania podczerwieni długich fal (LWIR).Jego wąska pasma umożliwia wysoką czułość w wykrywaniu fotonów o niskiej energii, kluczowe dla zastosowań w zakresie obrazowania termicznego i spektroskopii.


2Wysoka mobilność elektronów


Jedną z najważniejszych właściwości InAs jest jego wyjątkowa mobilność elektronów, przekraczająca 40 000 cm2/V•s w temperaturze pokojowej.Ta wysoka mobilność ułatwia rozwój urządzeń elektronicznych o dużej prędkości i niskiej mocy, takie jak tranzystory o wysokiej mobilności elektronów (HEMT) i oscylatory terahercowe.


3Niska skuteczna masa


Niska skuteczna masa elektronów w InAs prowadzi do wysokiej mobilności nośnika i zmniejszonego rozpraszania, co czyni ją idealną do zastosowań o wysokiej częstotliwości i badań transportu kwantowego.


4Doskonałe dopasowanie siatki.


Substraty InAs wykazują dobre dopasowanie sieci z innymi materiałami III-V, takimi jak antymonek galliowy (GaSb) i arsenek galliowy indyjowy (InGaAs).Ta kompatybilność umożliwia wytwarzanie heterostruktur i urządzeń wielołącznych, które są kluczowe dla zaawansowanych zastosowań optoelektronicznych.


5Silna reakcja podczerwona.


InAs's silna absorpcja i emisja w zakresie podczerwonym sprawiają, że jest optymalnym materiałem do urządzeń fotonicznych, takich jak lasery i detektory, które działają w regionach widmowych 3-5 μm i 8-12 μm.





Nieruchomości Opis
/Bandgap 0.354 eV (bezpośrednia przepaść pasmowa w temperaturze 300 K)
Mobilność elektronów > 40 000 cm2/V·s (300 K), umożliwiające zastosowanie urządzeń elektronicznych dużych prędkości
Masa skuteczna Masa efektywna elektronu: ~ 0,023 m0 (masa wolnych elektronów)
Stała siatki 6.058 Å, dobrze dopasowany do materiałów takich jak GaSb i InGaAs
Przewodność cieplna ~0,27 W/cm·K w temperaturze 300 K
Koncentracja wewnętrznego nośnika ~1,5 × 1016 cm−3 przy 300 K
Indeks załamania ~ 3,51 (w długości fali 10 μm)
Odpowiedź w podczerwieni Wrażliwe na długości fal w zakresie 3 ‰ 5 μm i 8 ‰ 12 μm
Struktura kryształowa Mieszanka cynkowa
Właściwości mechaniczne Łagodny i wymaga ostrożnego obróbki podczas przetwarzania
Współczynnik rozszerzenia cieplnego ~4,6 × 10−6 /K przy 300 K
Punkt topnienia ~942 °C

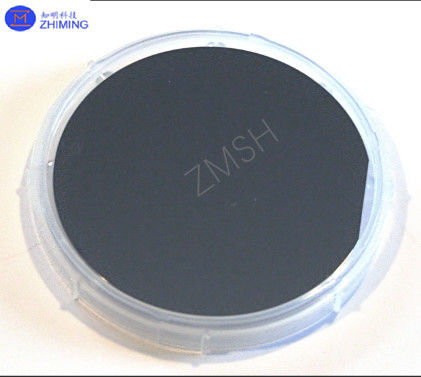

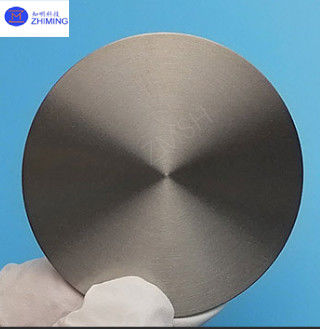

InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 0InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 1




Wytwarzanie substratów INA



1Rozwój kryształowy.


Substraty InAs są produkowane głównie przy użyciu takich technik, jak metoda Czochralski (CZ) i metoda zamrażania warstwa pionowego (VGF).Metody te zapewniają wysokiej jakości pojedyncze kryształy z minimalnymi wadami.


  • Metoda CzochralskiegoW tym procesie kryształ nasion zanurza się w stopionej mieszaninie india i arsenu.

  • Zmrażanie nachylenia pionowego: Technika ta polega na utwardzaniu stopionego materiału w kontrolowanym gradiencie termicznym, co daje jednolitą strukturę kryształową z mniejszą liczbą zwichnięć.



2. Przetwarzanie płytek


Po wyhodowaniu kryształu, jest on pocięty na płytki o pożądanej grubości przy użyciu precyzyjnych narzędzi do cięcia.niezbędne do produkcji urządzeniaPolerowanie chemiczno-mechaniczne (CMP) jest często stosowane w celu usunięcia niedoskonałości powierzchni i poprawy płaskości.


3Kontrola jakości


Zaawansowane techniki charakterystyki, w tym dyfrakcja promieniowania rentgenowskiego (XRD), mikroskopia siły atomowej (AFM) i pomiary efektu Halla, są stosowane w celu zapewnienia strukturalnej, elektrycznej,i jakości optycznej podłoża.





Zastosowania substratów InAs


1Detektory podczerwonych.


Substraty InAs są szeroko stosowane w fotodetektorach podczerwieni, w szczególności do obrazowania termicznego i monitorowania środowiska.Ich zdolność wykrywania światła podczerwonego o długich falach czyni je niezbędnymi do zastosowań w obronności, astronomii i inspekcji przemysłowej.



2. Urządzenia kwantowe


InAs jest preferowanym materiałem dla urządzeń kwantowych ze względu na niską masę efektywną i wysoką mobilność elektronów.i zaawansowane obwody fotoniczne.


3Szybka elektronika.


Wysoka mobilność elektronów InAs umożliwia opracowanie szybkich tranzystorów, w tym HEMT i tranzystorów dwubiegunowych heterołącznych (HBT).Urządzenia te są kluczowe dla zastosowań w komunikacji bezprzewodowej, systemy radarowe i wzmacniacze wysokiej częstotliwości.


4. Optoelektronika


Substraty AS są stosowane w produkcji laserów podczerwonych i diod emitujących światło (LED).


5Terahertz Technologies


Technologie terahertzowe są coraz częściej stosowane w badaniach bezpieczeństwa, badaniach nieniszczących i obrazowaniu biomedycznym.

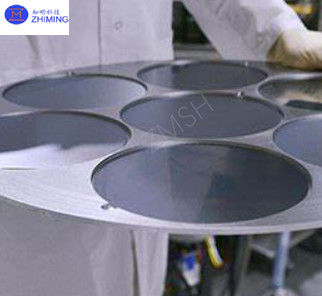

InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 2InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 3



Pytania i odpowiedzi


P: Jakie są zalety InAs Substrates?


A:1Wysoka wrażliwość: Urządzenia oparte na InAs wykazują doskonałą wrażliwość na światło podczerwone, co czyni je idealnymi w warunkach słabego oświetlenia.



2Uniwersalność: Substraty InAs mogą być zintegrowane z różnymi materiałami III-V, co umożliwia projektowanie uniwersalnych i wydajnych urządzeń.



3Skalowalność: postęp w technice wzrostu kryształów umożliwił wytwarzanie płytek InAs o dużej średnicy, spełniających wymagania nowoczesnej produkcji półprzewodników.





niektóre produkty podobne do substratów arsenku indyjnego (InAs)


1Substraty arsenku gallu (GaAs)


  • Kluczowe właściwości: Bezpośrednia przepustowość pasmowa (1,42 eV), wysoka mobilność elektronów (~ 8,500 cm2/V·s) i doskonała przewodność cieplna (~ 0,55 W/cm·K).

  • Wnioski: Szeroko stosowane w elektronikach wysokiej częstotliwości, ogniwach słonecznych i optoelektroniki, takich jak diody LED i laserowe.

  • Zalety: Ustalone procesy produkcyjne, dzięki czemu jest opłacalne w wielu zastosowaniach.

    InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 4




2Substraty z fosforu indyjnego (InP)


  • Kluczowe właściwości: Bezpośredni odstęp pasmowy (1,34 eV), wysoka mobilność elektronów (~ 5,400 cm2/V·s) i doskonałe dopasowanie sieci z InGaAs.
  • Wnioski: niezbędne dla szybkich urządzeń fotonicznych, systemów łączności optycznej i laserów kaskadowych kwantowych.
  • Zalety: Wysoka przewodność cieplna i przydatność do zastosowań o dużej mocy.

    InAs Substrat 2c 3c 4c 5c 6c Un/S/Zn Typ N/P Polerowany DSP/SSP 5
