Piekarnik SiC SiC Ingot Growth Furnace 4" 6" 8" PVT Lely TSSG LPE Metoda wysoka szybkość wzrostu
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Czas dostawy: | 6- 8 ćmy |
| Zasady płatności: | T/T |
| Możliwość Supply: | 5 zestawów/miesiąc |
|
Szczegóły informacji |
|||
| Heating Method: | Graphite Resistance Heating | Input Power: | Three-phase, five-wire AC 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| Maksymalna temperatura ogrzewania: | 2300 ° C. | Rated Heating Power: | 80kW |
| Heater Power Range: | 35kW ~ 40kW | Zużycie energii na cykl: | 3500 kW · H ~ 4500 kW · h |
| Crystal Growth Cycle: | 5D ~ 7D | Main Machine Size: | 2150mm x 1600mm x 2850mm (Length x Width x Height) |
| Podkreślić: | 8-calowy pieczar do wzrostu ingotów SiC,6-calowy pieczar do wzrostu ingotów SiC,4-calowy pieczar do wzrostu ingotów SiC |
||
opis produktu
Piekło SiC SiC Ingot Growth Furnace, 4c, 6c, 8c, PVT Lely TSSG LPE metoda Wysoki współczynnik wzrostu
SiC Ingot Growth Furnace's abstrakcja
Piekarnik do wzrostu ingotów SiC został zaprojektowany do efektywnego wzrostu kryształu węglika krzemu przy użyciu ogrzewania grafitem.Działa przy maksymalnej temperaturze ogrzewania 2300°C i mocy znamionowej 80kWPiekarnik ma zużycie energii w zakresie od 3500kW·h do 4500kW·h na cykl, przy cyklu wzrostu kryształu w zakresie od 5D do 7D. Rozmiary pieca wynoszą 2150mm x 1600mm x 2850mm,i ma przepływ wody chłodzącej 6m3/hPiekarnik działa w środowisku próżni z argonem i azotem jako gazami atmosferycznymi, zapewniając wysoką jakość produkcji ingotów.

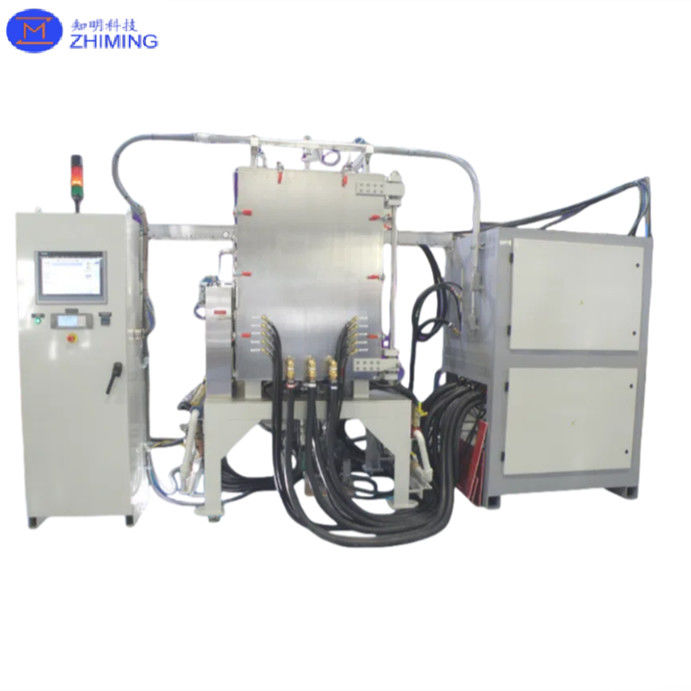

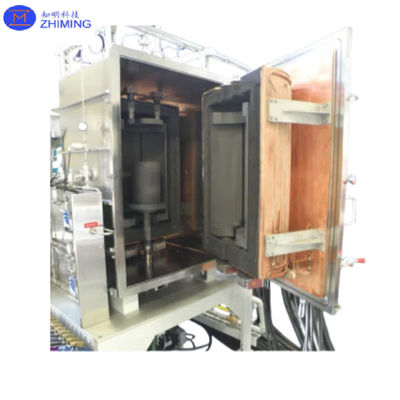

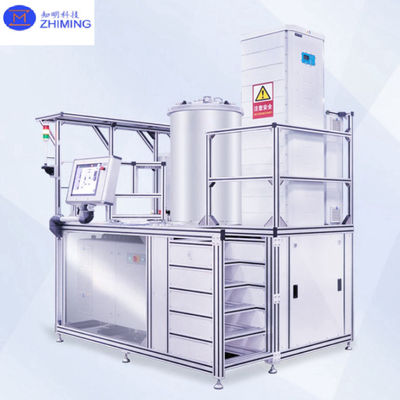

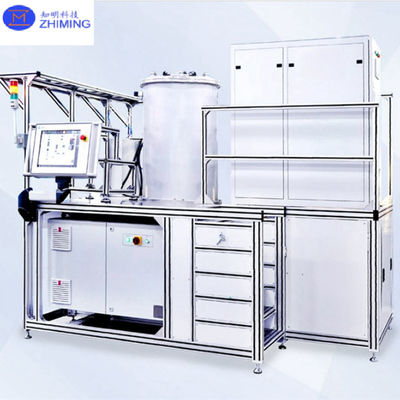

Zdjęcie SiC Ingot Growth Furnace
Nasz kryształowy specjalny typ kryształu
SiC ma ponad 250 struktur krystalicznych, ale tylko typ 4HC może być stosowany do urządzeń zasilania SiC.ZMSH wielokrotnie wspierał klientów w hodowli tego konkretnego typu kryształów przy użyciu własnego pieca..
Nasz piec do rozwoju ingotów SiC został zaprojektowany do wysokowydajnego wzrostu kryształu węglika krzemu (SiC), zdolnego do przetwarzania płytek SiC o średnicy 4, 6 i 8 cali.Wykorzystując zaawansowane techniki takie jak PVT (Physical Vapor Transport), Lely, TSSG (Temperatura Gradient Method), i LPE (Liquid Phase Epitaxy), nasz piec wspiera wysokie tempo wzrostu przy jednoczesnym zapewnieniu optymalnej jakości kryształu.
Piekarnik jest zaprojektowany do hodowli różnych struktur krystalicznych SiC, w tym przewodzących 4H, półizolujących 4H i innych typów kryształów, takich jak 6H, 2H i 3C.Te struktury mają kluczowe znaczenie dla produkcji urządzeń SiC i półprzewodników, które są niezbędne do zastosowań w elektrotechnice mocy, systemach energooszczędnych i urządzeniach wysokonapięciowych.
Nasz piec SiC zapewnia precyzyjną kontrolę temperatury i jednolite warunki wzrostu kryształu, umożliwiając produkcję wysokiej jakości ingotów i płytek SiC do zaawansowanych zastosowań półprzewodnikowych.
NaszeSiC ingotZalety Growth Furnace
1 - Unikalna konstrukcja pola cieplnego
- Aksyjny gradient temperatury jest kontrolowany, radialny gradient temperatury jest regulowany, a profil temperatury jest gładki, w wyniku czego interfejs wzrostu kryształu jest prawie płaski,w ten sposób zwiększenie grubości wykorzystania kryształu.
- Zmniejszone zużycie surowca: wewnętrzne pole cieplne jest równomiernie rozmieszczone, zapewniając bardziej jednolite rozmieszczenie temperatury w surowcu,znacząco zwiększenie wykorzystania proszku i zmniejszenie ilości odpadów.
- Nie ma silnego połączenia pomiędzy temperaturami osiowymi i promieniowymi, co pozwala na precyzyjną kontrolę zarówno gradientów temperatur osiowych, jak i promieniowych.To klucz do rozwiązania napięcia kryształowego i zmniejszenia gęstości zwichnięcia kryształu.
2- Wysoka precyzja sterowania
Piekarnik SiC Ingot Growth Furnace jest specjalnie zaprojektowany do produkcji wysokiej jakości kryształów węglanu krzemu (SiC), które są kluczowe dla zastosowań półprzewodnikowych, w tym elektroniki mocy,optoelektronikaSiC jest ważnym materiałem w produkcji komponentów wymagających wysokiej przewodności cieplnej, wydajności elektrycznej i trwałości.Nasz piec jest wyposażony w zaawansowane systemy sterowania, aby zapewnić, optymalnej wydajności i jakości kryształu.
Urządzenie oferuje wyjątkową precyzję, z dokładnością zasilania 0,0005%, dokładnością przepływu gazu ±0,05 l/h, dokładnością regulacji temperatury ±0,5°C,i dokładność regulacji ciśnienia komory ±10 PaTe precyzyjne parametry tworzą stabilne, jednolite środowisko wzrostu kryształów, które jest niezbędne do produkcji wysokiej czystości ingotów i płytek SiC z minimalnymi wadami.
Kluczowe elementy systemu, takie jak zawór proporcjonalny, pompa mechaniczna, komora próżniowa, miernik przepływu gazu i pompa molekularna, działają w parze w celu zapewnienia niezawodnej wydajności.poprawa wykorzystania materiałówTe elementy przyczyniają się do zdolności pieca do produkcji wysokiej jakości kryształów SiC spełniających wysokie standardy przemysłu półprzewodnikowego.
Technologia ZMSH® integruje najnowsze osiągnięcia w procesach wzrostu kryształów, zapewniając najwyższe standardy produkcji kryształów SiC.Wraz ze stale rosnącym zapotrzebowaniem na wysokiej wydajności komponentów na bazie SiCNasze urządzenia są zaprojektowane w celu wspierania przemysłu takich jak elektronika mocy, energia odnawialna i rozwój zaawansowanych technologii,prowadzenie innowacji w zakresie energooszczędnych rozwiązań i zrównoważonych zastosowań.
3- Automatyczna obsługa
Automatyczna reakcjaMonitorowanie sygnału, sprzężenie zwrotne sygnału
Automatyczny alarmOstrzeżenie o przekroczeniu granicy, bezpieczeństwo dynamiczne
Automatyczne sterowanieMonitoring i przechowywanie parametrów produkcji, zdalny dostęp i sterowanie w czasie rzeczywistym.
Aktywne polecenieSystem ekspercki, interakcja człowiek-maszyna
Piekarnik SiC ZMSH jest wyposażony w zaawansowaną automatyzację zapewniającą wydajną pracę.automatyczna reakcjaz monitorowaniem sygnałów i informacjami zwrotnymi,automatyczne alarmyw przypadku warunków przekroczenia limitu, orazautomatyczne sterowanieSystem obejmuje również:aktywne wezwaniadla wsparcia eksperckiego i płynnej interakcji między człowiekiem a maszyną.
Zmiany te zmniejszają zależność od człowieka, zwiększają kontrolę procesu i zapewniają wysokiej jakości produkcję ingotów SiC, wspierając efektywność produkcji na dużą skalę.
Nasz arkusz danych SiC Ingot Growth Furnace
| 6-calowy piec | 8-calowy piec | ||
| Projekt | Parametry | Projekt | Parametry |
| Metoda podgrzewania | Ogrzewanie w oparciu o odporność na grafit | Metoda podgrzewania | Ogrzewanie w oparciu o odporność na grafit |
| Moc wejściowa | Trójfazowe, pięciodrukowe prądy przenośne 380V ± 10% 50Hz~60Hz | Moc wejściowa | Trójfazowe, pięciodrukowe prądy przenośne 380V ± 10% 50Hz~60Hz |
| Maksymalna temperatura ogrzewania | 2300°C | Maksymalna temperatura ogrzewania | 2300°C |
| Pojemność ogrzewania | 80 kW | Pojemność ogrzewania | 80 kW |
| Zakres mocy grzejnika | 35 kW ~ 40 kW | Zakres mocy grzejnika | 35 kW ~ 40 kW |
| Zużycie energii na cykl | 3500 kW·h ~ 4500 kW·h | Zużycie energii na cykl | 3500 kW·h ~ 4500 kW·h |
| Cykl wzrostu kryształu | 5D ~ 7D | Cykl wzrostu kryształu | 5D ~ 7D |
| Główny rozmiar maszyny | 2150 mm x 1600 mm x 2850 mm (długość x szerokość x wysokość) | Główny rozmiar maszyny | 2150 mm x 1600 mm x 2850 mm (długość x szerokość x wysokość) |
| Główna waga maszyny | ≈ 2000 kg | Główna waga maszyny | ≈ 2000 kg |
| Przepływ wody chłodzącej | 6 m3/h | Przepływ wody chłodzącej | 6 m3/h |
| Granica próżni w piecu chłodnym | 5 × 10−4 Pa | Granica próżni w piecu chłodnym | 5 × 10−4 Pa |
| Atmosfera pieca | Argon (5N), azot (5N) | Atmosfera pieca | Argon (5N), azot (5N) |
| Surowce | Cząsteczki węglowodorów krzemowych | Surowce | Cząsteczki węglowodorów krzemowych |
| Rodzaj kryształu produktu | 4H | Rodzaj kryształu produktu | 4H |
| Grubość kryształu produktu | 18 mm ~ 30 mm | Grubość kryształu produktu | ≥ 15 mm |
| Efektywna średnica kryształu | ≥ 150 mm | Efektywna średnica kryształu | ≥ 200 mm |
Nasza usługa
Dostosowane rozwiązania z jednego przystanku
Zapewniamy dostosowane rozwiązania pieców z węglanu krzemowego (SiC), w tym technologie PVT, Lely i TSSG / LPE, dostosowane do spełnienia konkretnych potrzeb.Zapewniamy, że nasze systemy są zgodne z Twoimi celami produkcji.
Szkolenie klientów
Oferujemy kompleksowe szkolenia, aby zapewnić, że Twój zespół w pełni rozumie, jak obsługiwać i utrzymywać nasze piece.
Instalacja na miejscu i uruchomienie
Nasz zespół osobiście instaluje i uruchamia piece SiC w Twojej lokalizacji.
Wsparcie po sprzedaży
Nasz zespół jest gotowy pomóc w naprawach i rozwiązywaniu problemów na miejscu, aby zminimalizować przestoj i utrzymać płynne działanie urządzeń.
Jesteśmy oddani oferowaniu wysokiej jakości pieców i ciągłego wsparcia, aby zapewnić sukces w rozwoju kryształów SiC.
