Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: Szafirowy Opłatek

Zapłata:

Minimalne zamówienie: 25
Czas dostawy: 4-6 tygodni
Zasady płatności: T/T
Najlepsza cena Kontakt

Szczegóły informacji

Material: Single Crystal Silicon Wafer Growth Method: MCZ
Orientation: <100> Type/ Dopant: P/ Boron
Thermal Expansion Coefficient: 2.6·10-6°C -1 Electrical Resistivity: 10-20 ohm-cm
Podkreślić:

8-calowa płytka silikonowa

,

Płytki krzemowe o podwójnej stronie

,

Płytki krzemowe o jednej stronie

opis produktu

Wafel silikonowy 4c. 8c. Jednostronna, podwójna lakierka.



Abstrakt



Płytki krzemowe to cienkie, płaskie dyski pocięte z jednokrystalicznych ingotów krzemu o wysokiej czystości, służące jakoSubstraty podstawowe urządzeń półprzewodnikowychIch wyjątkowa przewodność elektryczna, którą można precyzyjnie modyfikować poprzezdoping z elementami takimi jak fosfor lub bor, czynią je idealnymi dlaWytwarzanie układów scalonych i tranzystorówPłytki te są integralną częścią funkcjonalności wielu urządzeń elektronicznych, w tym komputerów, smartfonów i ogniw słonecznych.Proces produkcji obejmuje techniki krystalizacji, takie jakMetoda Czochralskiego, a następnie precyzyjne cięcie, polerowanie i doping w celu osiągnięcia pożądanych właściwości elektrycznych.






Wprowadzenie do firmy



Nasza firma, ZMSH, jest wiodącym graczem w branży półprzewodników od lat.ponad dziesięć latSpecjalizujemy się w dostarczaniu niestandardowych rozwiązań do płytek szafirowych.oferowanie zarówno dostosowanych projektów, jak i usług OEM w celu zaspokojenia różnych potrzeb klientówW ZMSH jesteśmy zobowiązani do dostarczania produktów, które wyróżniają się zarówno w cenie, jak i jakości, zapewniając zadowolenie klientów na każdym etapie.Zapraszamy do skontaktowania się z nami w celu uzyskania dalszych informacji lub omówienia konkretnych wymagań.








Parametry techniczne płytek krzemowych





  4 cali 8 cali
Materiał Jednokrystaliczna płytka krzemowa Jednokrystaliczna płytka krzemowa
Metoda wzrostu CZ CZ
Orientacja < 100> +/- 0,5 stopnia < 100> +/- 0,5 stopnia
Średnica 100 mm +/- 0,5 mm 200 mm +/- 0,2 mm
Gęstość 525 um +/- 25 um (SSP) 725 um +/- 25 um (SSP)
Główna orientacja płaska/odcięta < 110> +/-1 stopnia < 110> +/-1 stopnia
Rodzaj/ Dopant P/ Bor P/ Bor
Odporność elektryczna 10-20 ohm-cm 1 ~ 50 ohm-cm
GBIR/TTV 10 um 5 μm










Wykorzystanie płytek krzemowych



Płytki krzemowe są kluczowymi elementami w przemyśle elektronicznym i półprzewodnikowym, z szerokim zakresem zastosowań:

  • Obwody zintegrowane: płytki krzemowe służą jako podłoże do układów stacjonarnych, które są niezbędne dla komputerów, smartfonów i wielu innych urządzeń elektronicznych.i innych składników krytycznych.
  • Komórki słoneczne: płytki krzemowe są wykorzystywane do wytwarzania ogniw fotowoltaicznych (PV) do wytwarzania energii słonecznej.
  • Czujniki: czujniki na bazie krzemu są stosowane w różnych zastosowaniach, w tym czujnikach temperatury, czujnikach ciśnienia i czujnikach ruchu, które są kluczowe w sektorze motoryzacyjnym, medycznym i przemysłowym.
  • Urządzenia zasilania: Tranzystory mocy wykonane z płytek krzemowych mają kluczowe znaczenie w zarządzaniu mocą w urządzeniach elektronicznych, zwłaszcza w zastosowaniach o wysokim napięciu i prądzie, takich jak pojazdy elektryczne i sprzęt przemysłowy.
  • LED i optoelektronika: płytki krzemowe są również stosowane w produkcji diod emitujących światło (LED) i innych urządzeń optoelektronicznych, które są wykorzystywane w wyświetlaczach, oświetleniu i systemach komunikacji.
  • MEMS (Microelectromechanical Systems): Urządzenia MEMS, które są używane we wszystkim, od akcelerometrów w smartfonach po poduszki powietrzne w samochodach, są często wytwarzane na płytkach krzemowych ze względu na ich precyzję i trwałość.

Zastosowania te pokazują wszechstronność i znaczenie płytek krzemowych w nowoczesnej technologii.

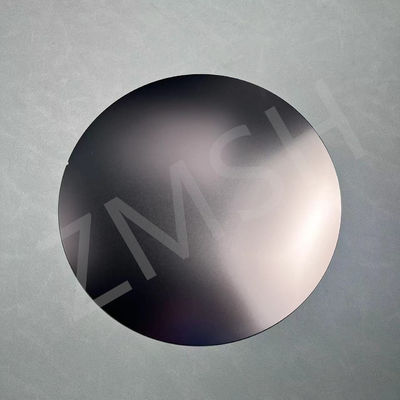

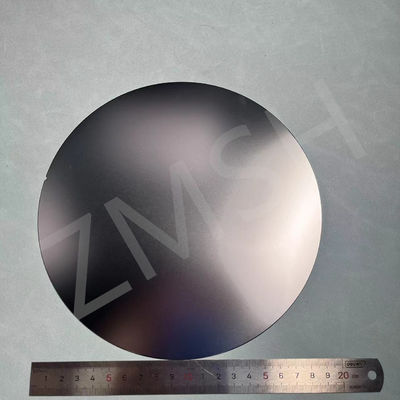

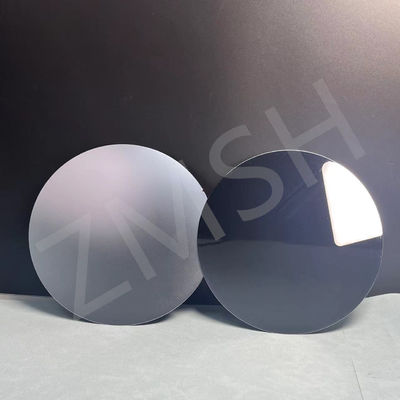

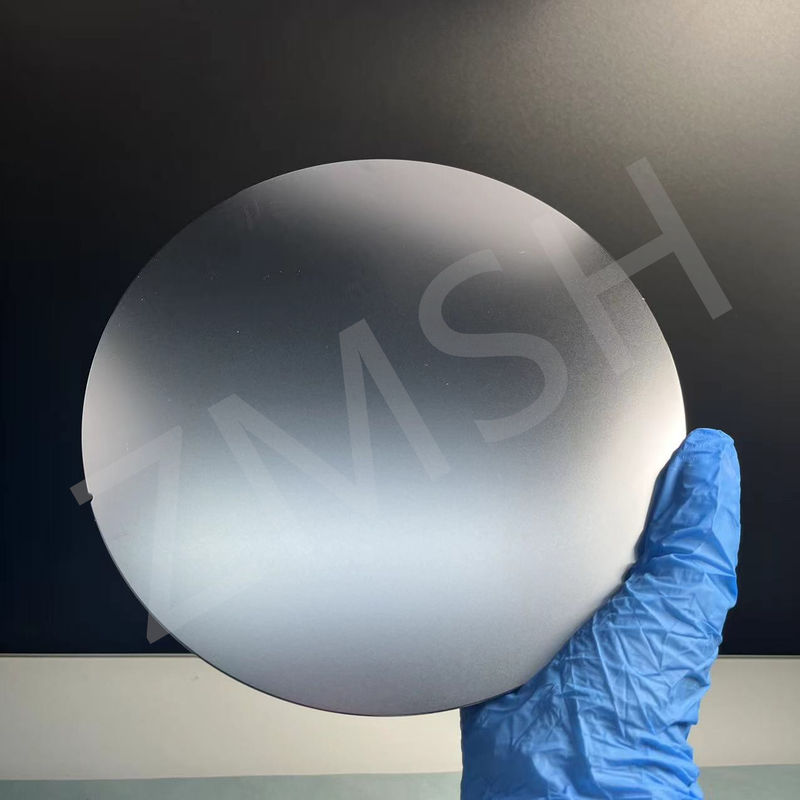

Wyświetlacz produktu - ZMSH



Wafel silikonowy 4c 8c Jednostronny, podwójny lakier 350um grubość P doped B doped 0Wafel silikonowy 4c 8c Jednostronny, podwójny lakier 350um grubość P doped B doped 1Wafel silikonowy 4c 8c Jednostronny, podwójny lakier 350um grubość P doped B doped 2Wafel silikonowy 4c 8c Jednostronny, podwójny lakier 350um grubość P doped B doped 3






Płytki krzemoweFAQ



P:Jak zrobić silikonową płytkę?

A:W celu wytworzenia płytki krzemowej najpierw wydobywa się krzem o wysokiej czystości z piasku, a następnie stopiony i krystalizowany metodą Czochralskiego.tworząc jeden duży kryształ zwany kuląPo utwardzeniu jest cięty na cienkie, okrągłe płytki za pomocą piły diamentowej.powierzchnia wolna od wadPłytki są dopingowane określonymi zanieczyszczeniami w celu zmiany ich właściwości elektrycznych i poddawane są dalszemu czyszczeniu i kontroli przed zastosowaniem w produkcji urządzeń półprzewodnikowych.



P: Jak wyciąć płytkę silikonową?

A:Cięcie płytki krzemowej jest delikatnym procesem, który wymaga precyzji, aby uniknąć uszkodzenia płytki.

  1. Przygotowanie: W pierwszej kolejności płytka krzemowa jest czyszczona i sprawdzana, aby upewnić się, że jest wolna od wad i cząstek.
  2. Wycinanie: płytka krzemowa jest zazwyczaj cięta z większej ingotki lub kule krzemowej przy użyciupiła diamentowaPiła wykorzystuje obrotowe ostrze osadzone diamentami, które zapewniają twardość niezbędną do cięcia materiału.
  3. Chłodzenie: Podczas cięcia płytki chłodzi się za pomocą płynu (zwykle wody lub płynu chłodzącego), aby zapobiec przegrzaniu, co może powodować napięcie termiczne lub pęknięcie.
  4. Kontrola grubości: grubość płytki jest precyzyjnie kontrolowana podczas procesu cięcia.
  5. Polerowanie: Po pocięciu krawędzie płytki są polerowane, aby zapewnić gładkość i wyeliminować wszelkie szorstkości lub mikrokreasy.
  6. Kontrola jakości: Następnie płytka jest sprawdzana pod kątem wad lub uszkodzeń, które mogłyby mieć wpływ na jej zastosowanie w produkcji półprzewodników.

Proces cięcia odbywa się z ekstremalną precyzją, aby zapewnić, że płytki zachowają integralność strukturalną i wydajność do dalszego przetwarzania.



P: Jaki rozmiar mają płytki krzemowe?

A: Płytki krzemowe są dostępne w kilku standardowych rozmiarach, zazwyczaj mierzonych według ich średnicy.4 cali (100 mm),6 cali (150 mm),8 cali 200 mm, oraz12 cali (300 mm).12 cali (300 mm)płytka jest najczęściej stosowana w nowoczesnej produkcji półprzewodników, ponieważ pozwala na wyższą wydajność produkcji, zapewniając więcej chipów na płytkę.Podczas gdy mniejsze płytki, takie jak 4-calowe i 6-calowe, nadal są używane w niektórych specjalistycznych zastosowaniach, większe płytki są zazwyczaj preferowane ze względu na efektywność kosztową w masowej produkcji układów scalonych i urządzeń półprzewodnikowych.
