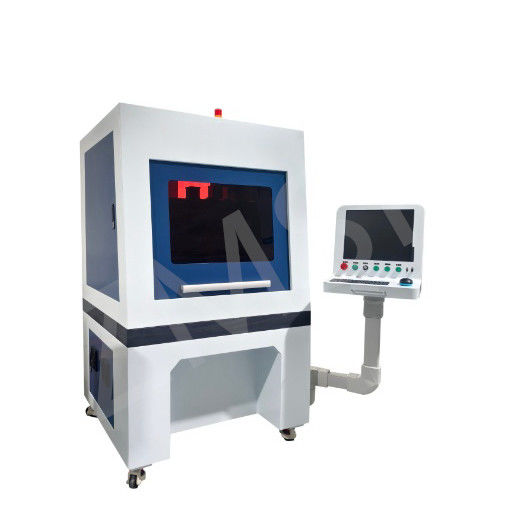

Pico-precyzyjna maszyna do wiercenia laserowego do obróbki łożysk szafirowych

Przegląd produktu

Urządzenie łączy w sobie ultraszybką technologię lasera pikosekundowego z inteligentnymi systemami sterowania, zaprojektowane do precyzyjnej obróbki materiałów o wysokiej wartości. Kluczowe zalety to:

• ​Przetwarzanie ultraszybkie na poziomie pikosekund: Laser impulsowy o długości fali 1064 nm z regulowanymi poziomami energii od 0,1 mJ do 5 mJ (krok 0,1 mJ), zapewniający czas trwania impulsu <10^-12 sekund. Minimalizuje to uszkodzenia termiczne (<10μm strefa wpływu ciepła) i eliminuje mikropęknięcia.
• ​Pełna cyfrowa kontrola w pętli zamkniętej: Wyposażony w komputery klasy przemysłowej i autorskie oprogramowanie ​LaserMaster Pro​, obsługujące programowanie w kodzie G, automatyczną konwersję CAD i optymalizację ścieżki w czasie rzeczywistym. Dokładność pozycjonowania sięga ±0,005 mm.
• ​4-osiowy inteligentny system: Osie XYZ z powtarzalnością ±0,002 mm i opcjonalną rotacją osi C umożliwiają złożone wielozadaniowość dla nieregularnych wzorów otworów.

Typowe zastosowania:

• Przemysł półprzewodników: wiercenie w waflach, wytwarzanie mikrostruktur
• Materiały ultrawytrzymałe: narzędzia diamentowe, mikrowiercenie komponentów optycznych z szafiru
• Dziedzina biomedyczna: precyzyjne wiercenie w stawach sztucznych, implantach dentystycznych
• Sektor nowej energii: przetwarzanie mikroporowatych matryc w bateriach litowo-jonowych

​​​

​

Wydajność przetwarzania i zapewnienie jakości

 . Wyjątkowe możliwości przetwarzania​

• ​Mikrowiercenie: Minimalny otwór φ0,5μm, stosunek głębokości do średnicy do 1:50 (bez odprysków w twardych materiałach)
• ​Złożone struktury: Obsługuje otwory stożkowe (regulowane w zakresie 0,1°–5°), rowki spiralne i otwory wielostopniowe w jednym procesie
• ​Cięcie nieniszczące: Idealne do cienkich folii (np. folia PI, grafen) z precyzją submikronową

​  . Kompleksowe zarządzanie jakością​

• ​Inteligentna kompensacja: Monitorowanie w czasie rzeczywistym wahań mocy lasera i odkształceń termicznych z dynamicznymi regulacjami parametrów
• ​Baza danych procesów: Wstępnie zdefiniowane parametry dla ponad 200 materiałów (metale, ceramika, kamienie szlachetne, kompozyty)
• ​Kontrola w linii: Automatyczne generowanie map rozkładu rozmiaru otworów i raportów z analizy chropowatości powierzchni (Ra ≤0,8μm)

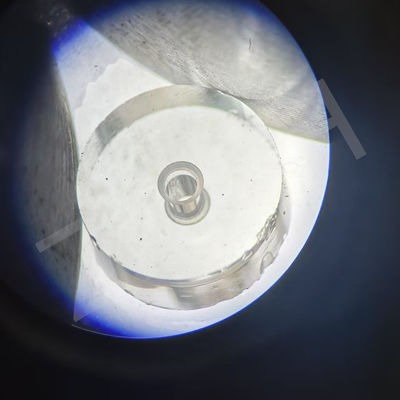

 Wyniki testów kompatybilności materiałowej​

ZMSH Pico-precyzyjna maszyna do wiercenia laserowego - możliwości przetwarzania

Ta maszyna do wiercenia laserowego, dzięki wyjątkowej precyzji i wysokiej wydajności, jest szeroko stosowana do precyzyjnych potrzeb przetwarzania w różnych branżach. Jej główną zaletą jest możliwość wiercenia otworów na poziomie mikronów i wszechstronne tryby przetwarzania, co pozwala spełnić rygorystyczne wymagania jakościowe w wielu sektorach.

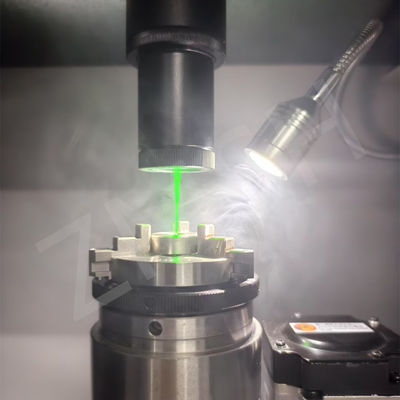

1. Możliwość wiercenia mikrootworów



   Maszyna jest w stanie wiercić mikro-otwory o średnicy zaledwie 0,005 mm, zapewniając precyzyjne wiercenie nawet w najbardziej delikatnych obszarach materiałów, praktycznie bez strefy wpływu ciepła. Nawet w przypadku pracy z twardszymi materiałami, takimi jak diament polikrystaliczny, otwory pozostają gładkie, bez zadziorów i pęknięć, a stosunek głębokości do średnicy może osiągnąć 1:50, co znacznie zwiększa wydajność przetwarzania i wykorzystanie materiału.






2. Przetwarzanie złożonych struktur



   Maszyna do wiercenia laserowego obsługuje przetwarzanie złożonych geometrii, takich jak otwory stożkowe (regulowane w zakresie 0,1°–5°), rowki spiralne i otwory wielostopniowe w jednej operacji. Zmniejsza to potrzebę wielu procesów, oszczędzając zarówno czas, jak i koszty. Dodatkowo, precyzyjny stół roboczy z trzema osiami i wysokoprecyzyjny system rotacji z zawieszeniem powietrznym zapewniają dokładne pozycjonowanie i stabilną kontrolę podczas przetwarzania.







3. Cięcie nieniszczące
   W przypadku ultracienkich materiałów, takich jak folia PI i grafen, maszyna wykazuje wysoką precyzję i możliwości cięcia nieniszczącego. Ultraszybki czas trwania impulsu lasera minimalizuje przewodzenie ciepła, zapobiegając uszkodzeniom wrażliwych materiałów i zapewniając integralność i gładkość powierzchni materiału.








4. Kompatybilność z wieloma materiałami



   Maszyna jest kompatybilna z różnymi materiałami, w tym metalami, ceramiką, kamieniami szlachetnymi i kompozytami. Podczas przetwarzania różnych materiałów, inteligentny system regulacji energii maszyny automatycznie dostosowuje moc lasera do właściwości materiału, zapewniając optymalne wyniki dla każdego materiału. Ponadto system monitorowania w czasie rzeczywistym skutecznie kontroluje wahania mocy lasera i odkształcenia termiczne, gwarantując stabilność i spójność podczas przetwarzania.

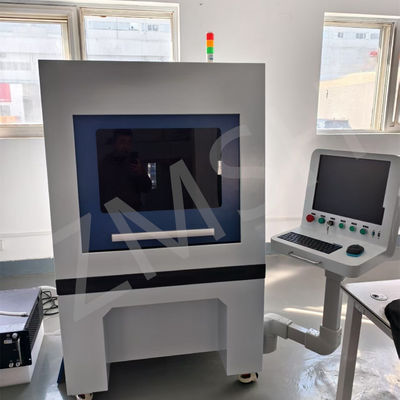

ZMSH Pico-precyzyjna maszyna do wiercenia laserowego

FAQ

P: Czy uruchomienie sprzętu jest czasochłonne?

O: Wstępnie zainstalowane pakiety parametrów umożliwiają 30-minutową weryfikację podstawowych funkcji. Zdalne wskazówki naszego zespołu mogą dodatkowo skrócić czas konfiguracji do 2 godzin.

​P: Jak radzić sobie z sekwencyjnym cięciem wielu materiałów?

O: Obsługuje tryby przetwarzania wielowarstwowego z automatyczną wymianą narzędzi i przełączaniem parametrów między materiałami, takimi jak stal nierdzewna i ceramika.
