Metodę odporności na silnik węglika krzemowego w monokrystalicznym piecu wzrostowym 6 8 12 cali
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | Piec wzrost |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Czas dostawy: | 5-10 miesięcy |
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Celem: | dla 6 8 12 -calowy SIC pojedynczy kryształowy piec wzrost | Wymiary (L × W × H): | Wymiary (L × W × H) |
|---|---|---|---|
| Zakres ciśnienia: | 1–700 mbar | Zakres temperatury: | 900–3000 ° C. |
| Maksymalna temperatura pieca: | 2500°C | Średnica wału obrotowego: | 50 mm |
| Podkreślić: | 12-calowy piec do wzrostu barków SiC,Piec wzrost |
||
opis produktu
Metodę odporności na silnik węglika krzemowego w monokrystalicznym piecu wzrostowym 6 8 12 cali

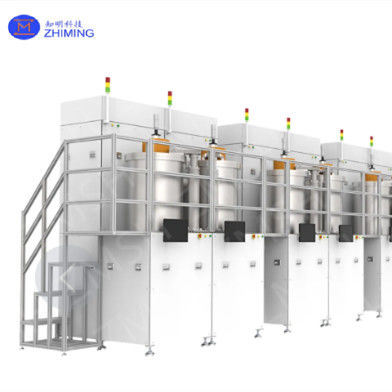

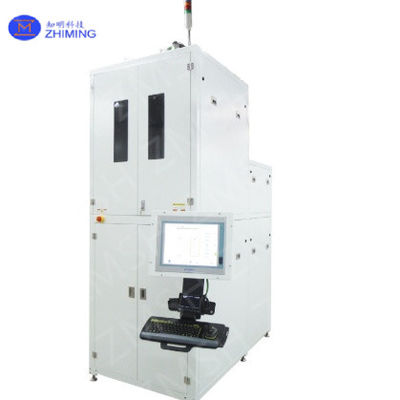

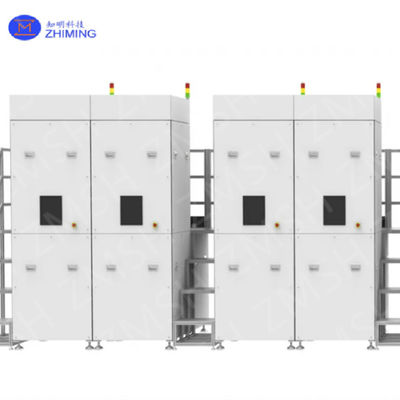

ZMSH SiC Single Crystal Growth Furnace: Precyzyjna konstrukcja dla wysokiej jakości płytek SiC
ZMSH z dumą przedstawia swój pojedynczy kryształowy pieczar do wzrostu SiC, zaawansowane rozwiązanie zaprojektowane do produkcji płytek SiC o wysokiej wydajności.Nasz piec wydajnie produkuje pojedyncze kryształy SiC w 6 cali, 8-calowe i 12-calowe rozmiary, spełniające rosnące potrzeby przemysłu, takich jak pojazdy elektryczne (EV), energia odnawialna i elektronika o wysokiej mocy.
Właściwości pieca do wzrostu pojedynczych kryształów SiC
- Zaawansowana technologia ogrzewania oporowego: piec wykorzystuje najnowocześniejszą technologię ogrzewania oporowego w celu zapewnienia jednolitego rozkładu temperatury i optymalnego wzrostu kryształu.
- Precyzja kontroli temperatury: osiąga regulację temperatury z tolerancją ± 1 °C w całym procesie wzrostu kryształu.
- Wszechstronne zastosowania: zdolny do produkcji kryształów SiC do płytek o długości do 12 cali, umożliwiając produkcję większych płytek do urządzeń zasilania nowej generacji.
- Zarządzanie próżnią i ciśnieniem: wyposażone w zaawansowany system próżni i ciśnienia, który zapewnia idealne warunki wzrostu, zmniejsza wskaźniki wad i poprawia plony.
Specyfikacje techniczne
| Specyfikacja | Szczegóły |
|---|---|
| Wymiary (L × W × H) | 2500 × 2400 × 3456 mm lub dostosować |
| Średnica tankownika | 900 mm |
| Ostateczne ciśnienie próżni | 6 × 10−4 Pa (po 1,5 h próżni) |
| Wskaźnik wycieku | ≤ 5 Pa/12h (przepiekanie) |
| Średnica wału obrotowego | 50 mm |
| Prędkość obrotu | 00,05 rpm |
| Metoda podgrzewania | Elektryczne ogrzewanie oporowe |
| Maksymalna temperatura pieca | 2500°C |
| Pojemność ogrzewania | 40 kW × 2 × 20 kW |
| Pomiar temperatury | Pirometr podczerwony dwukolorowy |
| Zakres temperatury | 900 ≈ 3000°C |
| Dokładność temperatury | ±1°C |
| Zakres ciśnienia | 1 ‰ 700 mbar |
| Dokładność kontroli ciśnienia | 1 ‰ 10 mbar: ±0,5% F.S.; 10-100 mbar: ±0,5% F.S.; 100-700 mbar: ±0,5% F.S. |
| Rodzaj operacji | Pojemność dołu, opcje bezpieczeństwa ręczne/automatyczne |
| Opcjonalne cechy | Pomiar podwójnej temperatury, wiele stref ogrzewania |

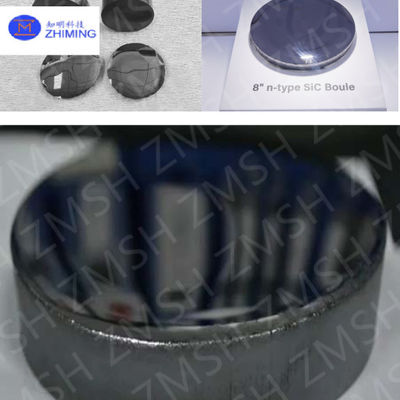

Wynik: Doskonały wzrost kryształu
Główną siłą naszego pojedynczego kryształowego pieca do wzrostu SiC jest jego zdolność do ciągłego wytwarzania wysokiej jakości, bez wad kryształów SiC.zaawansowane zarządzanie próżniąWykorzystując najnowocześniejszą technologię ogrzewania, zapewniamy bezbłędny wzrost kryształu z minimalnymi wadami.gdzie nawet niewielkie niedoskonałości mogą mieć znaczący wpływ na wydajność urządzenia końcowego.
Spełnienie norm półprzewodnikowych
Płytki SiC uprawiane w naszym piecu przekraczają standardy przemysłowe zarówno pod względem wydajności, jak i niezawodności.i wysoka przewodność elektryczna, co czyni je idealnymi dla urządzeń półprzewodnikowych o wysokiej mocy i wysokiej częstotliwości.systemy energii odnawialnej, i urządzeń telekomunikacyjnych.
| Kategoria kontroli | Parametry jakości | Kryteria akceptacji | Metoda kontroli |
|---|---|---|---|
| 1. Struktury kryształowe | Gęstość zwichnięć | ≤ 1 cm−2 | Mikroskopia optyczna / dyfrakcja rentgenowska |
| Kryształowa doskonałość | Brak widocznych wad lub pęknięć | Inspekcja wizualna / AFM (mikroskopia sił atomowych) | |
| 2. Wymiary | Średnica ingotu | 6 cala, 8 cala lub 12 cala ±0,5 mm | Pomiar kalibra |
| Długość ingotu | ±1 mm | Liniarka / pomiar laserowy | |
| 3Jakość powierzchni | Bruki powierzchni | Ra ≤ 0,5 μm | Profilometr powierzchni |
| Wady powierzchni | Brak mikro-pęknięć, dziur lub zadrapań | Badanie wizualne / badanie mikroskopowe | |
| 4Właściwości elektryczne | Odporność | ≥ 103 Ω·cm (typowy dla SiC wysokiej jakości) | Pomiar efektu Halla |
| Mobilność przewoźników | > 100 cm2/V·s (dla SiC o wysokiej mocy) | Pomiar czasu lotu (TOF) | |
| 5. Właściwości termiczne | Przewodność cieplna | ≥ 4,9 W/cm·K | Analiza błysku laserowego |
| 6. skład chemiczny | Zawartość węgla | ≤ 1% (dla optymalnej wydajności) | ICP-OES (spektroskopia optycznej emisji plazmy z indukcyjnym sprzęgnięciem) |
| Nieczystości tlenu | ≤ 0,5% | Sekundarna spektrometria masy jonów (SIMS) | |
| 7. Odporność na ciśnienie | Wytrzymałość mechaniczna | Muszą wytrzymać testy naprężeniowe bez złamań. | Badanie kompresji / próbę gięcia |
| 8. Jednorodność | Jednorodność krystalizacji | ≤ 5% zmienności w barwach | Mapy rentgenowskie / SEM (mikroskopia elektronów skanujących) |
| 9. Homogenność ingotu | Gęstość mikroporów | ≤ 1% na jednostkę objętościową | Mikroskopia / skanowanie optyczne |
Usługi wsparcia ZMSH
- Dostosowalne rozwiązania: Nasz pojedynczy piec do wzrostu kryształów SiC może być dostosowany do spełnienia konkretnych wymagań produkcyjnych, zapewniając wysokiej jakości kryształy SiC.
- Instalacja na miejscu: Nasz zespół zarządza instalacją na miejscu i zapewnia płynną integrację z istniejącymi systemami w celu optymalnej wydajności.
- Kompleksowe szkolenie: zapewniamy kompleksowe szkolenia dla klientów obejmujące obsługę pieca, utrzymanie i rozwiązywanie problemów, aby zapewnić, że Twój zespół jest wyposażony w skuteczny wzrost kryształu.
- Utrzymanie po sprzedaży: ZMSH oferuje niezawodne wsparcie po sprzedaży, w tym usługi konserwacji i naprawy, aby upewnić się, że piec działa w pełni.
Pytania i odpowiedzi
P: Jaki jest wzrost krystaliczny węglanu krzemowego?
Odpowiedź: Rozwój kryształu węglanu krzemu (SiC) polega na tworzeniu wysokiej jakości kryształów SiC za pomocą procesów takich jak Czochralski lub fizyczny transport pary (PVT), niezbędnych do urządzeń półprzewodnikowych.
