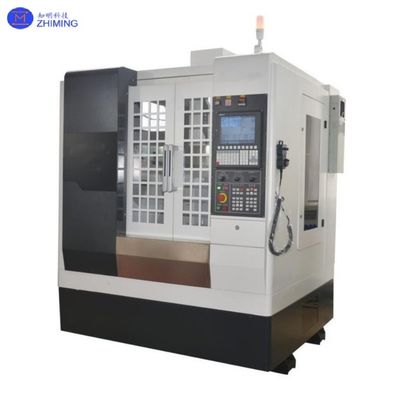

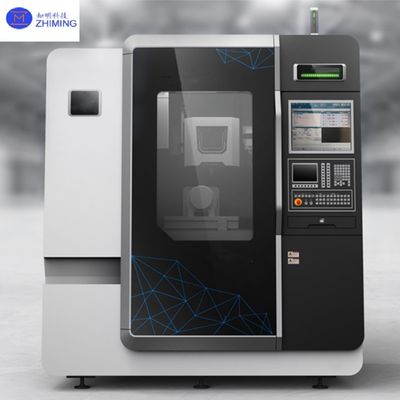

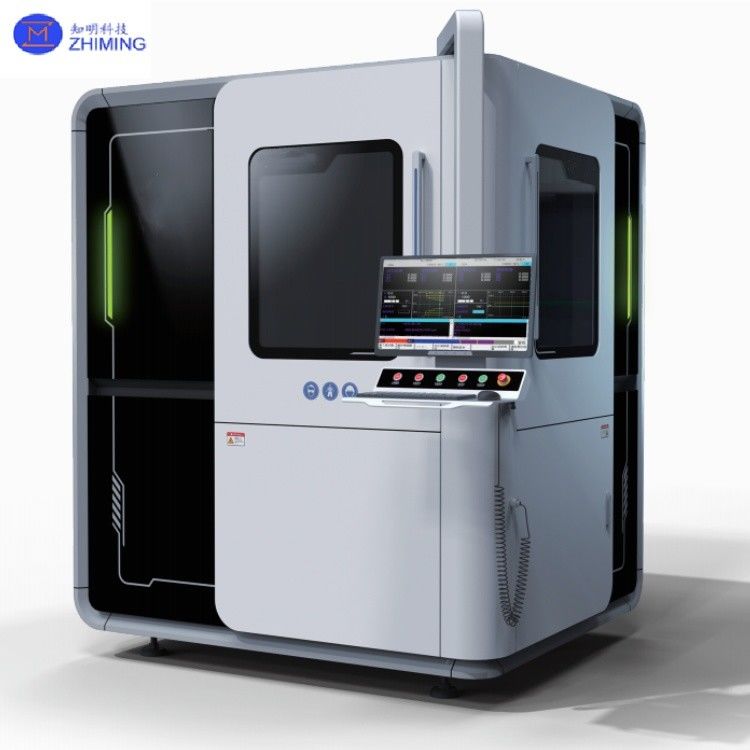

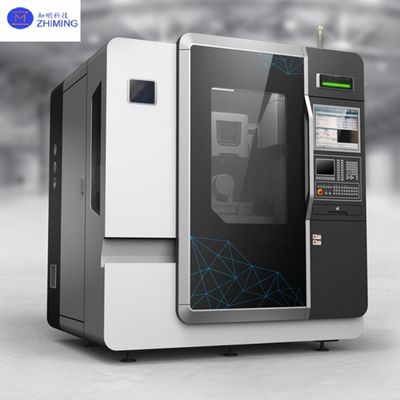

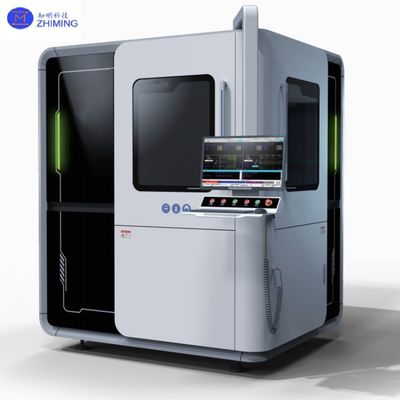

Sprzęt laserowy mikrożetowy Laserowy wysokoenergetyczny i mikronów technologia strumieniowa ciekłej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Objętość blatu:: | 300*300*150 | Dokładność pozycjonowania μM:: | +/- 5 |
|---|---|---|---|
| Powtarzająca się dokładność pozycjonowania μM:: | +/-2 | Typ kontroli numerycznej:: | DPSS ND: Yag |
| Podkreślić: | Sprzęt laserowy Microjet,sprzęt laserowy Microjet,Wysokoenergetyczne urządzenia laserowe Microjet |
||
opis produktu
Wprowadzenie produktu
Sprzęt laserowy Microjet to innowacyjny, precyzyjny system obróbki,który umiejętnie łączy technologię laserową z strumieniem ciekłym w celu osiągnięcia precyzyjnej obróbki poprzez kierowanie wiązki laserowej przez cieczTa wyjątkowa konstrukcja pozwala skutecznie kontrolować ciepło i unikać uszkodzeń materiału podczas obróbki, przy jednoczesnym zachowaniu niezwykle wysokiej dokładności obróbki.zaawansowana platforma ruchu wieloosiowego i funkcja monitorowania w czasie rzeczywistymSystem może dostosować się do różnych potrzeb przetwarzania, od półprzewodników po materiały supertwarde.ale także automatycznie oczyszcza obszar obróbki, który jest szczególnie odpowiedni dla środowisk produkcyjnych o rygorystycznych wymaganiach w zakresie czystości.Cały system odzwierciedla najwyższy poziom techniczny nowoczesnej produkcji precyzyjnej i stanowi nowe rozwiązanie dla wymagających procesów przemysłowych.
Przetwarzanie laserowe mikrożetowe
Specyfikacje
| Objętość pulpitu | 300*300*150 | 400*400*200 |
| Oś liniowa XY | Silnik liniowy. | Silnik liniowy. |
| Oś liniowa Z | 150 | 200 |
| Dokładność pozycjonowania μm | +/-5 | +/-5 |
| Dokładność wielokrotnego pozycjonowania μm | +/-2 | +/-2 |
| Przyspieszenie G | 1 | 0.29 |
| System sterowania numerycznego | 3 osi /3+1 osi /3+2 osi | 3 osi /3+1 osi /3+2 osi |
| Typ sterowania numerycznego | DPSS Nd:YAG | DPSS Nd:YAG |
| Długość fali nm | 532/1064 | 532/1064 |
| Moc znamionowa W | 50/100/200 | 50/100/200 |
| Strumień wodny | 40-100 | 40-100 |
| Bar ciśnienia dyszy | 50-100 | 50-600 |
| Wymiary (narzędzie maszynowe) (szerokość * długość * wysokość) mm | 1445*1944*2260 | 1700*1500*2120 |
| Wielkość (skórka sterująca) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Masę (przybudowa) T | 2.5 | 3 |
| Masę (skórka sterująca) KG | 800 | 800 |
| Zdolność przetwarzania |
Nierówność powierzchni Ra≤1,6um Prędkość otwierania ≥ 1,25 mm/s Ścinanie obwodu ≥ 6 mm/s Prędkość cięcia liniowego ≥ 50 mm/s |
Nierówność powierzchni Ra≤1,2 mm Prędkość otwierania ≥ 1,25 mm/s Ścinanie obwodu ≥ 6 mm/s Prędkość cięcia liniowego ≥ 50 mm/s |
|
W przypadku kryształu azotku galiu, materiałów półprzewodnikowych o ultraszerokim zakresie przepustowości (diament/tlenek galiu), materiałów specjalnych dla przemysłu lotniczego i kosmicznego, podłoża ceramicznego węglowego LTCC, fotowoltaiki,przetwarzanie kryształu scintillatora i innych materiałów. Uwaga: Pojemność przetwarzania różni się w zależności od właściwości materiału |
||
Mikrożet laserowy węglika krzemowego obcinany okrągło
Wnioski
W dziedzinie produkcji półprzewodnikówsprzęt laserowy microjet stał się kluczowym sprzętem do precyzyjnego obróbki różnych materiałów półprzewodnikowych ze względu na wyjątkowe cechy przetwarzania na zimnoTechnologia ta jest szeroko stosowana w przetwarzaniu materiałów półprzewodnikowych trzeciej generacji, w tym w cięciu i pocięciu płytek z węglanu krzemu (SiC) i azotu gallu (GaN),które mogą osiągać niewidzialne cięcie bez szczelinowania, jest szczególnie odpowiedni do precyzyjnego obróbki ultracienkiej płytki.wyposażenie jest stosowane do wysokoprecyzyjnego wiercenia otworów 3D IC przez krzemowe otwory (TSV)W przypadku nowych materiałów półprzewodnikowych o bardzo szerokim przepływie, takich jak tlenek galiu (Ga2O3),Technologia laserowa microjet wykazuje również doskonałe możliwości cięcia i cięciaPonadto, w podłożu ceramicznym, azotyn aluminiowy (AlN) i inne elektroniczne materiały opakowaniowe przetwarzane są w formie mikrogłębek.oraz materiały kompozytowe wzmocnione włóknem węglanu krzemowego i inne materiały specjalne, przetwarzane do formowania, technologia może osiągnąć wysokiej jakości nie niszczący efekt przetwarzania, dla urządzenia półprzewodnikowego miniaturyzacji i wysokiej wydajności, aby zapewnić niezawodne rozwiązanie produkcyjne.
Sprawa przetwarzania
Usługa ZMSH
· Projektowanie rozwiązań dostosowanych do potrzeb: konfiguracja urządzeń dostosowana do wymagań klienta (np. przetwarzanie płytek SiC/GaN).ceramika, kompozytów itp.).
· Wsparcie rozwoju procesów: dostarczanie pakietu parametrów procesu cięcia, wiercenia, grafowania i innych parametrów procesu.
· Instalacja i szkolenie sprzętu: uruchomienie i kalibracja na miejscu przez profesjonalnych inżynierów.
Szkolenie techniczne operatorów (w tym specyfikacje czystych pomieszczeń).
· Utrzymanie i modernizacja po sprzedaży: zapewnienie zapasów kluczowych części zamiennych (laser, dysza itp.). Regularne modernizacje oprogramowania/sprzętu (np. rozbudowa modułu laserowego femtosekundowego).
