Całkowicie automatyczna maszyna do rozrzedzania płytek Si SiC GaN do szlifowania ultracienkiej płytki
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
|
Szczegóły informacji |
|||
| Wafer Size: | 2" 4" 6" 8"12" | Thinning Range: | 20μm - 800μm |
|---|---|---|---|
| Spindle Speed: | 500 - 6000 rpm | Cooling System: | Water + Air Cooling |
| Power Supply: | AC 380V ±10%, 50/60Hz, 3-phase | Waga: | Ok. 1500 kg |
| Podkreślić: | Całkowicie automatyczna maszyna do rozrzedzania płytek,Maszyna do rozrzedzania płytek SiC,Maszyna do rozrzedzania płytek GaN |
||
opis produktu
Wprowadzenie produktu
Maszyna do rozrzedzania płytek jest kluczowym narzędziem w produkcji półprzewodników, zaprojektowanym w celu zmniejszenia grubości płytek poprzez precyzyjne szlifowanie i polerowanie.Ta maszyna rozrzedzania płytek zapewnia wysoką jednolitość i jakość powierzchni, dzięki czemu nadaje się do materiałów takich jak krzem, GaAs, GaN i SiC. Odgrywa istotną rolę w zastosowaniach takich jak urządzenia zasilania, MEMS i czujniki obrazu CMOS.
Zasada działania
Maszyna do rozrzedzania płytek działa poprzez przymocowanie płytki i zaangażowanie jej przy pomocy szybkiego obracającego się koła szlifowego.Ta maszyna rozrzedzania płytek zawiera zaawansowane systemy sterowania monitorowania ciśnienia i grubości szlifowania w czasie rzeczywistymZintegrowane mechanizmy chłodzenia i czyszczenia zwiększają wydajność obróbki i minimalizują uszkodzenia.
Specyfikacja maszyny do rozrzedzania płytek
| Parametry | Specyfikacja | Wskazania |
| Wielkość płytki | Ø2" do Ø12" (nieobowiązkowo: Ø8" i więcej) | Wspiera do 300 mm |
| Zakres rozrzedzania | 50 μm - 800 μm | Minimalna możliwa grubość: 20 μm (zależy od materiału) |
| Dokładność grubości | ± 1 μm | Z opcjonalnym pomiarem grubości w linii |
| Bruki powierzchni | < 5 nm Ra (po drobnym szlifowaniu) | W zależności od materiału i rodzaju kół |
| Rodzaj koła szlifującego | Koło diamentowe | Wymienne |
| Prędkość wrotnika | 500 - 6000 obrotów na minutę | Bezstopniowa regulacja prędkości |
| Odkurzacz | Wsparcie | Pozostałe urządzenia |
| System chłodzenia | Chłodzenie wodą + powietrzem | Zapobiega uszkodzeniom cieplnym |
| Tryb działania | Ekran dotykowy z sterowaniem PLC | Parametry regulowane i programowalne |
| Opcjonalne cechy | Automatyczne załadunek/wyładunek, monitor grubości, ustawienie CCD | Dostosowywalne |
| Zasilanie | AC 380V ±10%, 50/60Hz, 3-fazowe | Dostępne opcje napięcia |
| Wymiary maszyny | Ok. 1800 mm × 1500 mm × 1800 mm | Może nieznacznie różnić się w zależności od modelu |
| Waga | Około 1500 kg | Bez systemu automatycznej obsługi |
Wnioski

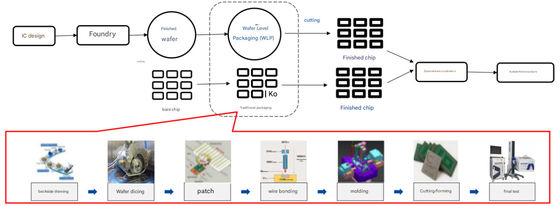

Maszyna do rozrzedzania płytek jest szeroko stosowana w różnych procesach produkcji półprzewodników, w których wymagane są ultracienkie płytki, takie jak opakowania 3D IC, wytwarzanie urządzeń zasilania, czujniki obrazu,i układów RFMaszyna do rozrzedzania płytek jest często połączona z procesami po rozrzedzeniu, takimi jak metalizacja tylna, aby zapewnić kompletne rozwiązanie rozrzedzania.
Oprócz tego maszyna do rozrzedzania płytek jest stosowana w następujących scenariuszach:
-
Zaawansowane opakowanie:W tym opakowania FO-WLP, 2.5D i 3D, w których cieńsze płytki umożliwiają większą integrację i krótsze połączenia.
-
Produkcja urządzeń MEMS:Wyciśnięcie płytki poprawia wrażliwość czujników poprzez uwolnienie warstwy strukturalnej.
-
Urządzenia półprzewodnikowe mocy:Materiały takie jak SiC i GaN wymagają rozrzedzania płytek w celu zmniejszenia strat przewodzenia i poprawy rozpraszania ciepła.
-
Chipy LiDAR:Rozrzedzanie płytek zapewnia lepsze wyrównanie optyczne i wydajność elektryczną.
-
Badania i rozwój i akademia:Uniwersytety i instytucje badawcze używają tej maszyny do badania struktur półprzewodników i weryfikacji nowych materiałów.
Pytania i odpowiedzi
P1: Jakie materiały mogą być przetwarzane przez tę maszynę do rozrzedzania płytek?
Odpowiedź 1:Nasza maszyna do rozrzedzania płytek jest kompatybilna z szeroką gamą materiałów, w tym krzemu (Si), węglanu krzemu (SiC), azotanu galiu (GaN), szafiru, arszenidu galiu (GaAs) i wielu innych.
P2: Jak ta maszyna do rozrzedzania płytek zapewnia jednolitą grubość?
A2: Wykorzystuje głowicę szlifującą precyzyjną z monitorowaniem grubości w czasie rzeczywistym i adapcyjnymi systemami sterowania w celu utrzymania stałych wyników rozrzedzania.
P3: Jaki jest zakres grubości tej maszyny rozrzedzania płytek?
A3: płytki mogą być rozcieńczone do 50 μm lub nawet cieńsze, w zależności od materiału i wymagań zastosowania.
