Tantalat litu LiTaO3 płytka krystaliczna Filtry SAW o wysokiej częstotliwości Wysoki współczynnik piezoelektryczny
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 1 PCS |
|---|---|
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | Wafle Litao3 | Kąt cięcia: | X/Y/Z itp |
|---|---|---|---|
| Średnica/rozmiar: | Wafer 2/ 3/ 4/ 6/ 8/ LT | Tol ((±): | < 0,20 mm |
| TTV: | <3 µm | Osnowa: | <40 µm |
| Podkreślić: | Wysoki współczynnik piezoelektryczny płytki krystalicznej LiTaO3,Filtry SAW LiTaO3 płytka krystaliczna |
||
opis produktu
Tantalat litu (LiTaO3) płytka krystaliczna Filtry SAW o wysokiej częstotliwości Wysoki współczynnik piezoelektryczny
Wprowadź
Tantalat litu (LiTaO3) jest kryształem ferroelektrycznym, który z uwagi na swoje wyjątkowe właściwości elektrooptyczne wzbudził duże zainteresowanie.włącznie z optycznymi przewodnikami fal, urządzenia akustyczne, filtry częstotliwości, a nawet medyczne obrazowanie ultradźwiękowe.
Struktura i właściwości kryształów- Nie.
- Nie.
Tantalat litu (LiTaO3) krystalizuje w strukturze perowskitowej, analogicznej do innych kryształów ferroelektrycznych, takich jak titanat baru (BaTiO3) i titanat strontu (SrTiO3).Wykazuje przejrzystość optyczną w całym widmie widzialnym do średniej podczerwieni i posiada optyczną dwustrumieniowośćZ wysoką temperaturą Curie wynoszącą 610°C i dużym współczynnikiem elektrooptycznym wynoszącym 30 ppm/V, LiTaO3 jest atrakcyjnym materiałem do różnych zastosowań elektrooptycznych.jego znaczący współczynnik piezoelektryczny umożliwia dwukierunkową konwersję między sygnałami elektrycznymi a wibracjami mechanicznymi.
Substraty kryształowe i płytki- Nie.- Nie.

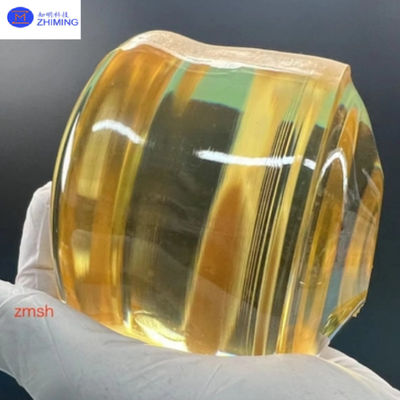

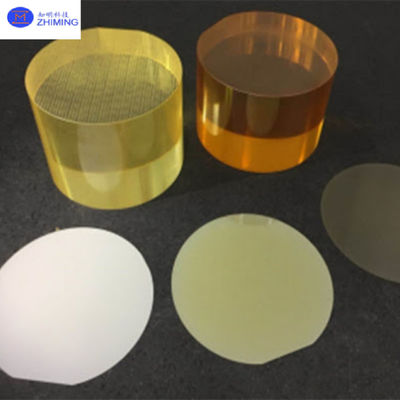

Tantalat litu (LiTaO3) - substraty krystaliczne i płytki są zazwyczaj wytwarzane metodą Czochralskiego,który polega na stopieniu materiału w kotach i powoli wyciąganie jednego kryształu z stopuKryształy te mogą być dalej przetwarzane na substraty lub płytki za pomocą technik takich jak cięcie, szlifowanie i polerowanie.
Substraty tantalanu litu są powszechnie stosowane jako podstawy urządzeń takich jak filtry i rezonatory fal akustycznych powierzchniowych (SAW),podczas gdy płytki są stosowane w urządzeniach prowadzących fale, takich jak modulatory i przełączniki.
Specyfikacja
| Materiał | Płytki LiTaO3 | |
|---|---|---|
| Temperatura Curie | 603±2°C | |
| Kąt cięcia | X/Y/Z itd. | |
| Średnica/rozmiar | Wafer 2/ 3/ 4/ 6/ 8/ LT | |
| Tol ((±) | < 0,20 mm | |
| Gęstość | 00,18 ~ 0,5 mm lub więcej | |
| Główne mieszkanie | 16mm/22mm /32mm | |
| TTV | 3 μm | |
| Warp. | < 40 μm | |
| Rodzaj powierzchni | Politykowane z jednej strony/politykowane z dwóch stron | |
| Strona wypolerowana Ra | < 0,5 nm | |
| Kryteria z tyłu | Ogólne jest 0,2-0,5 μm lub według zamówienia | |
| Kryteria krawędzi | R=0,2 mm lub Bullnose | |
| Optyczne dopingowane | Zn/MgO itp. | |
| Kryteria powierzchni płytki | zanieczyszczenia, | Żadnego |
| Cząsteczki ¢> 0,3 μm | > 30 | |
| Oszczędzaj, szczuplaj. | Żadnego | |
| Wady | Brak pęknięć, zadrapań, śladów piły, plam | |
| Opakowanie | ilość/sklepka z płytkami | 25 sztuk na pudełko |
Wnioski- Nie.- Nie.
Tantalat litu (LiTaO3) jest szeroko stosowany w różnych dziedzinach.W przypadku urządzeń do pomiaru promieniowania powietrza lub powietrza, włączając:Urządzenia te są szeroko stosowane w telekomunikacjach, systemach radarowych i innych technologiach komunikacji bezprzewodowej.Kolejne kluczowe zastosowanie leży w urządzeniach elektrooptycznych LiTaO3 jest bardzo ceniony w tych zastosowaniach ze względu na duży współczynnik elektrooptyczny, umożliwiający modulację sygnałów świetlnych w niskim napięciu.Takie urządzenia wykorzystywane są w telekomunikacji, czujników optycznych i szybkich systemów komunikacji.
LiTaO3 jest również wykorzystywany w medycznym obrazowaniu ultradźwiękowym.które następnie są wykorzystywane do generowania obrazów narządów wewnętrznych.
Pytania i odpowiedzi- Nie.- Nie.
P1: Jakie są zalety LiTaO3 w porównaniu z kwarcem?
A1: LiTaO3 ma wyższe współczynniki piezoelektryczne i sprzężenie elektromechaniczne, idealne do zastosowań o wysokiej częstotliwości i wysokiej czułości.
P2: Jak działa LiTaO3 w środowiskach o wysokiej temperaturze?
A2: Przy temperaturze Curie 665°C utrzymuje stabilne właściwości piezoelektryczne w warunkach wysokiej temperatury.
P3: Jak wybrać cięcie kryształowe (np. 36° YX)?
A3: Zależy od częstotliwości docelowej i typu urządzenia.
