LiTaO3 Wafer Litium Tantalat Elektro-optyczny Nieliniowa optyczna piezoelektryczna personalizacja
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
| Numer modelu: | LiTaO3 |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Szczegóły pakowania: | Dostosuj kartony |
| Czas dostawy: | 2-4 tygodnie |
| Zasady płatności: | T/T |
| Możliwość Supply: | przez przypadek |
|
Szczegóły informacji |
|||
| System kryształów: | Trójkątny | Średnica: | Ø76,2 mm, Ø100 mm, inne |
|---|---|---|---|
| Orientacja: | 127,86 ° Y, 64 ° Y, X, Y, Z lub niestandardowy | Temperatura Curie: | 605 |
| Twardość (Mohs): | 5.5–6 | Kolor: | Bezbarwny lub jasnożółty zielony |
| Podkreślić: | Elektrooptyczna płytka LiTaO3,Piezoelektryczna płytka LiTaO3,Nieliniowa płytka optyczna LiTaO3 |
||
opis produktu

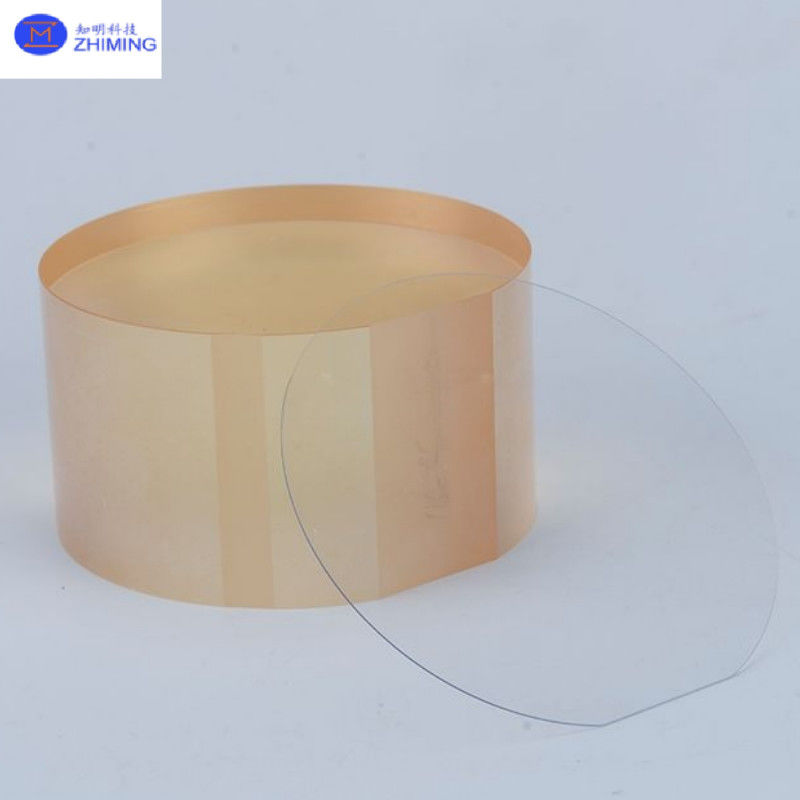

Płytka LiTaO3 Tantalit Litowy Elektrooptyczny Nieliniowy Optyczny Piezolelektryczny Dostosowywanie
Wprowadzenie do płytki LiTaO3
Tantalit litu to doskonały, wielofunkcyjny materiał krystaliczny charakteryzujący się strukturą typu ilmenitu, wykazujący bezbarwny lub jasnożółty wygląd. Znany z obfitości surowców, wyjątkowej stabilności termicznej i chemicznej oraz obrabialności, tantalit litu umożliwia wzrost wysokiej jakości, dużych monokryształów. Po wypolerowaniu kryształy te wykazują doskonałe parametry w produkcji komponentów komunikacji elektronicznej, takich jak rezonatory, filtry fal powierzchniowych (SAW) i przetworniki. Jako niezbędny materiał funkcjonalny, tantalit litu odgrywa kluczową rolę w zaawansowanych technologiach komunikacyjnych, w tym w komunikacji mobilnej, systemach satelitarnych i zastosowaniach lotniczych.
Właściwości techniczne płytki LiTaO3
(1) Właściwości elektrooptyczne : Tantalit litu wykazuje niezwykłe właściwości elektrooptyczne, które stanowią podstawę jego zastosowań w komunikacji optycznej i obliczeniach. Jako kryształ niecentrosymetryczny, tantalit litu wykazuje silny liniowy efekt elektrooptyczny (Pockelsa). Pod wpływem przyłożonych pól elektrycznych jego współczynnik załamania ulega modulacji, umożliwiając wydajną konwersję sygnałów elektrycznych na modulację sygnałów optycznych.
(2) Efekt fotorefrakcyjny : Tantalit litu jest bardzo światłoczuły, nawet na słabe światło, co wyzwala znaczne efekty fotorefrakcyjne. Po oświetleniu elektrony w materiale są wzbudzane z pasma walencyjnego do pasma przewodnictwa, pozostawiając za sobą równoważną liczbę dziur. Wolne ładunki migrują pod wpływem pól elektrycznych, tworząc przestrzenne rozkłady ładunków, które zmieniają wewnętrzne pole elektryczne i wywołują zmiany współczynnika załamania. Warto zauważyć, że ten efekt fotorefrakcyjny jest zwykle odwracalny; po ustaniu oświetlenia współczynnik załamania częściowo lub całkowicie powraca do stanu pierwotnego.
(3) Efekt piezoelektryczny : Należący do trygonalnego układu krystalograficznego, tantalit litu charakteryzuje się niecentrosymetryczną strukturą z niezrównanymi centrami ładunków dodatnich i ujemnych. Pod wpływem naprężeń mechanicznych przemieszczenie między tymi centrami ładunków generuje ładunki powierzchniowe, przejawiające się jako odpowiedź piezoelektryczna.
Zasada płytki LiTaO3
Wraz z szybkim rozwojem komunikacji 5G, sztucznej inteligencji i technologii IoT, urządzenia elektroniczne coraz częściej zmierzają w kierunku miniaturyzacji, pracy z wysoką częstotliwością i integracji. Cienkie warstwy tantalitu litu są doceniane za wyjątkowe właściwości konwersji elektrooptycznej, charakterystykę termiczną, przewodność cieplną i kompatybilność z krzemem, co czyni je niezbędnym materiałem do rozwoju urządzeń nowej generacji w erze po prawie Moore'a.
Osadzanie z fazy gazowej (CVD):
Osadzanie z fazy gazowej (CVD) to zaawansowana technologia wykorzystująca rozkład termiczny związków metaloorganicznych do epitaksjalnego wzrostu w fazie gazowej. Gazy reagujące są wprowadzane do komory reakcyjnej, aktywowane w kontrolowanych warunkach, a następnie reagują z powierzchnią podłoża, aby zsyntetyzować cienkie warstwy. Metoda ta umożliwia precyzyjną kontrolę nad składem chemicznym osadzonego materiału, oferując korzyści, takie jak niskie naprężenia, tworzenie wysokiej jakości warstw, wysoka czystość, wysoka przepustowość i doskonała jednorodność.
Specyfikacje materiału tantalitu litu (LiTaO₃)
I. Właściwości podstawowe
| Właściwość | Wartość | Jednostka/Uwaga |
|---|---|---|
| Układ krystalograficzny | Trygonalny | |
| Stałe sieciowe | a = 5,154 Å, c = 13,783 Å | |
| Gęstość | 7,45 | g/cm³ |
| Temperatura topnienia | 1650 | °C |
| Temperatura Curie | 605 | °C |
| Twardość (Mohsa) | 5,5–6 | |
| Stała dielektryczna | ε₁₁/ε₀ = 39–43; ε₃₃/ε₀ = 42–43 | |
| Rezystywność | 10¹⁵ | Ω·m (zakładając korektę jednostki) |
| Współczynnik rozszerzalności cieplnej | α₁=α₂=1,61×10⁻⁶; α₃=4,1×10⁻⁶ | /°C (w 25°C) |
| Kolor | Bezbarwny lub jasnożółto-zielony | |
| Zakres transmisji | 400–5000 | nm |
| Współczynnik załamania | n₀ = 2,176, nₑ = 2,180 | @ 633 nm |

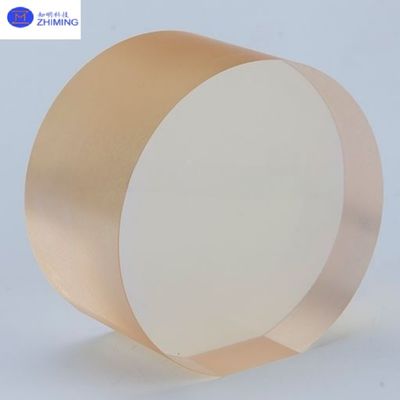

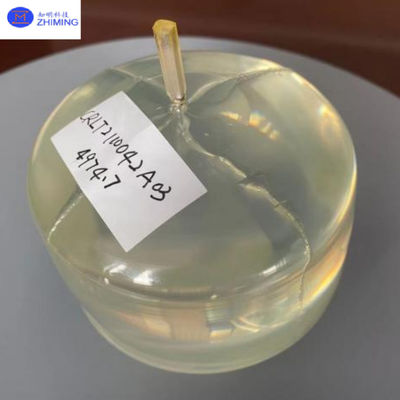

II. Specyfikacje kryształów masowych
| Parametr | Wartość |
|---|---|
| Średnica | Ø76,2 mm, Ø100 mm, inne |
| Długość | ≤150 mm, ≤100 mm |
| Orientacja | 127,86°Y, 64°Y, X, Y, Z lub niestandardowa |
III. Specyfikacje płytek
| Parametr | Wartość | Jednostka/Uwaga |
|---|---|---|
| Średnica | Ø76,2 mm, Ø100 mm | |
| Grubość | ≥0,25 mm | |
| Orientacja | 127,86°Y, 64°Y, X, Y, Z lub niestandardowa | |
| Płaszczyzna odniesienia | X, Y, Z lub niestandardowa | |
| Szerokość płaszczyzny odniesienia | 22 ± 2 | mm |
| Chropowatość powierzchni (Ra/Rz) | 10/5 | μm |
| Całkowita zmienność grubości (TTV) | <10 | μm |
Zastosowanie płytki LiTaO3
Rezonatory i filtry piezoelektryczne: Wykorzystując silny efekt piezoelektryczny, LiTaO₃ jest stosowany w wysokiej częstotliwości filtrach fal powierzchniowych (SAW) i rezonatorach fal akustycznych (BAW) do przetwarzania sygnałów w telefonach komórkowych, komunikacji satelitarnej i systemach radarowych.
Przetworniki ultradźwiękowe i obrazowanie piezoelektryczne: Wysoki współczynnik sprzężenia elektromechanicznego sprawia, że LiTaO₃ jest idealny do medycznego obrazowania ultrasonograficznego i przemysłowych przetworników do badań nieniszczących.
Pytania i odpowiedzi płytki LiTaO3
P: Co to jest LiTaO₃?
O: LiTaO₃ (Tantalit litu) to materiał monokrystaliczny o doskonałych właściwościach elektrooptycznych, piezoelektrycznych i nieliniowych optycznych. Jest szeroko stosowany w komunikacji optycznej, laserach, akustyce i detekcji podczerwieni.
P: Jaka jest różnica między LiTaO₃ a LiNbO₃?
O: LiTaO₃ ma wyższy próg uszkodzeń laserowych i lepszą stabilność termiczną, co czyni go bardziej odpowiednim dla laserów dużej mocy i konwersji częstotliwości. LiNbO₃ z drugiej strony ma wyższy współczynnik elektrooptyczny i jest powszechnie stosowany w komunikacji optycznej.
P: Jakie są typowe orientacje kryształów LiTaO₃?
O: Typowe orientacje obejmują cięcie Z (dla modulatorów elektrooptycznych i urządzeń SAW) oraz cięcie X/Y (dla określonych zastosowań fal akustycznych).
P: Czy produkty LiTaO₃ można dostosować?
O: Tak, dostępna jest personalizacja pod względem rozmiaru, orientacji, grubości, wykończenia powierzchni i stężenia domieszkowania, aby spełnić różne wymagania aplikacyjne.
