Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: dostosować

Zapłata:

Minimalne zamówienie: 2
Cena: 10 USD
Szczegóły pakowania: niestandardowe kartony
Czas dostawy: 2-3 tygodnie
Zasady płatności: T/T
Możliwość Supply: przez przypadek
Najlepsza cena Kontakt

Szczegóły informacji

Materiał: Spionowana krzemionka (JGS1, JGS2, klasy UV) Typy kształtów: Eliptyczny, wielokąta, łuk, stopień, wycięty
Tolerancja rozmiaru: ± 0,05 mm lub lepsze (dostosowywanie) Zakres grubości: 0,5 mm - 10 mm (możliwe do dostosowywania)
Chropowatość powierzchni: <10 Å RMS (możliwe do dostosowywania) Płaskość powierzchni: λ/10 @ 632,8 nm (możliwe do dostosowywania)
Podkreślić:

Niestandardowy rozmiar okna ze szkła kwarcowego

,

Konfigurowalna grubość okna ze szkła kwarcowego

,

Optyczny wizjer z topionego krzemionki UV

opis produktu

Okno ze szkła kwarcowego.

Przegląd

Okna szklane kwarcowe, znane również jako okna z roztopionego krzemianu lub okna optyczne kwarcowe, to precyzyjne płaskie elementy wykonane z dwutlenku krzemu o wysokiej czystości (SiO2).przemysłowe, oraz zastosowań naukowych ze względu na ich wyjątkową stabilność termiczną, wysoką przepustowość UV na IR, niską ekspansję termiczną i doskonałą odporność chemiczną.

Okna kwarcowe są dostępne w różnych klasach, takich jak JGS1, JGS2 i JGS3 w Chinach, w zależności od wymaganej transmisji UV / VIS / IR, wad wewnętrznych i czystości.Okna te są często używane jako widoki, osłon ochronnych lub nośników transmisji optycznej w środowiskach o wysokim zapotrzebowaniu, takich jak komory próżniowe, systemy laserowe i instrumenty analityczne.

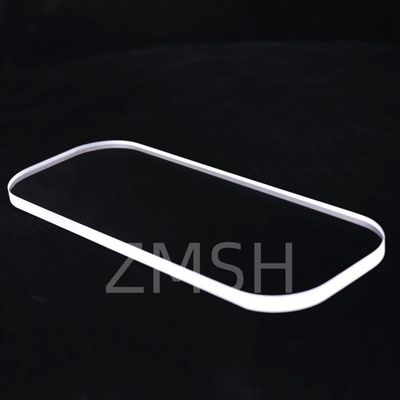

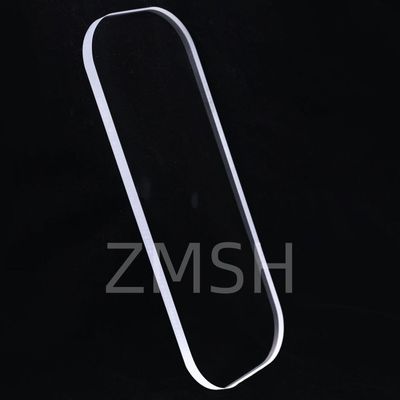

Okienko szklane kwarcowe UV Złoty krzemionka optycznego widokowy 0    Okienko szklane kwarcowe UV Złoty krzemionka optycznego widokowy 1




Zasada produkcji

Proces produkcji okien ze szkła kwarcowego obejmuje przede wszystkim następujące etapy:



  1. Przygotowanie surowca
    Silk wysokiej czystości (często > 99,99%) jest przygotowywany, zazwyczaj w postaci naturalnego proszku kwarcu lub syntetycznie pochodnego tetrachlorku krzemu (SiCl4).

  2. Proces stopienia
    surowiec jest stopiony przy użyciu jednej z następujących technik:

    • Fuzja płomienia(w przypadku kwarcu syntetycznego): metoda chemicznego osadzenia parą (CVD), w której związki krzemu są utleniane w płomieniu i osadzone jako SiO2.

    • Elektryczna fuzja(w przypadku kwarcu naturalnego): piasek z kwarcu naturalnego jest topiony w piecu elektrycznym o wysokiej temperaturze.

  3. Kształt pustki
    Ztopiony kwarc formowany jest na bloki lub płyty, a następnie podgrzewany w celu usunięcia wewnętrznych napięć.

  4. Cięcie i szlifowanie
    Ściany szkła są cięte do określonych kształtów i rozmiarów za pomocą pił diamentowych lub narzędzi CNC.

  5. Polerowanie
    Powierzchnie o optycznej jakości uzyskuje się poprzez polerowanie dwustronne lub precyzyjne obróbki, aby osiągnąć wysoką płaskość powierzchni, równoległość i niską chropotałość powierzchni.

  6. Czyszczenie i inspekcja
    Ostateczne czyszczenie odbywa się przy użyciu kąpieli ultradźwiękowych lub chemicznych, a następnie inspekcji wizualnej i spektroskopowej w celu spełnienia specyfikacji transmisji i kosmetyki.




Wnioski

Okna ze szkła kwarcowego są niezbędne w wielu zastosowaniach o wysokiej wydajności:

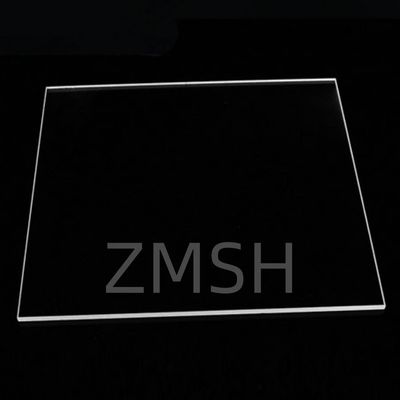

Okienko szklane kwarcowe UV Złoty krzemionka optycznego widokowy 2





  • Systemy laserowe
    Wykorzystywane jako sprzęgacze wyjściowe lub okna ochronne ze względu na wysoki próg uszkodzenia i stabilność termiczną.

  • Przetwarzanie półprzewodników
    Służy jako punkt widzenia w wytwarzaniu plazmy, implantacji jonów i komorach CVD ze względu na ich doskonałą odporność na korozję chemiczną i wstrząs cieplny.

  • Sterylizacja i dezynfekcja UV
    Okna kwarcowe są przezroczyste dla promieniowania UV-C, co czyni je idealnymi osłonami dla lamp UV w systemach sterylizacji.

  • Instrumenty naukowe
    Używane w spektroskopii, teleskopach i sprzęcie fotonicznym, gdzie niezbędna jest wysoka przejrzystość optyczna i niska absorpcja.

  • Lotnictwo kosmiczne i obrona
    Zapewnia odporność na promieniowanie i stabilność w trudnych warunkach środowiskowych.

  • Urządzenia medyczne i analityczne
    Ochrona wrażliwej optyki w systemach obrazowania i komórkach przepływowych do analizy UV/VIS.




Częste pytania

P1: Jaka jest różnica między szkłem kwarcowym JGS1, JGS2 i JGS3?
A:

  • JGS1: Silikon stopiony UV o wysokiej przepuszczalności od 185 do 2500 nm; nadaje się do optyki UV.

  • JGS2: Standardowy kwarc optyczny dla 220 ∼ 2500 nm; powszechnie stosowany w optyce ogólnej.

  • JGS3: Kwarc o podczerwieni, z transmisją głównie w zakresie widzialnym do bliskiego podczerwieni; ograniczona odpowiedź na promienie UV.

P2: Czy okna kwarcowe są odporne na wysokie temperatury?
A:Spuściony kwarc może pracować nieprzerwanie do 1100°C i wytrzymać krótkoterminowe narażenie powyżej tego, co czyni go idealnym dla środowisk o wysokiej temperaturze.



P3: Czy okna kwarcowe nadają się do zastosowań próżniowych?
A:Kwarc ma niezwykle niskie wydzielanie gazu i utrzymuje integralność strukturalną w próżni i cyklu termicznym, co czyni go idealnym dla widoków UHV (ultra-high vacuum).



P4: Jakie wykończenie powierzchni jest dostępne?
A:Okna są zazwyczaj polerowane do grubości powierzchni <10 Å RMS. Płaskość może osiągnąć λ/10 lub lepsza na żądanie.



P5: Jak okna kwarcowe porównują się z innymi materiałami szklanymi, takimi jak borosilikat?
A:Szkło kwarcowe przewyższa borosilikat pod względem przenoszenia promieniowania UV, odporności termicznej i trwałości chemicznej, ale jest droższe ze względu na wysoką czystość i złożoność przetwarzania.



P6: Czy okna kwarcowe można dostosować?
A:Tak, można je dostosować pod względem wielkości, grubości, powłoki (AR, HR itp.) oraz kształtu (okrągły, kwadratowy, eliptyczny), w zależności od specyficznych wymagań aplikacji.






Produkty pokrewne

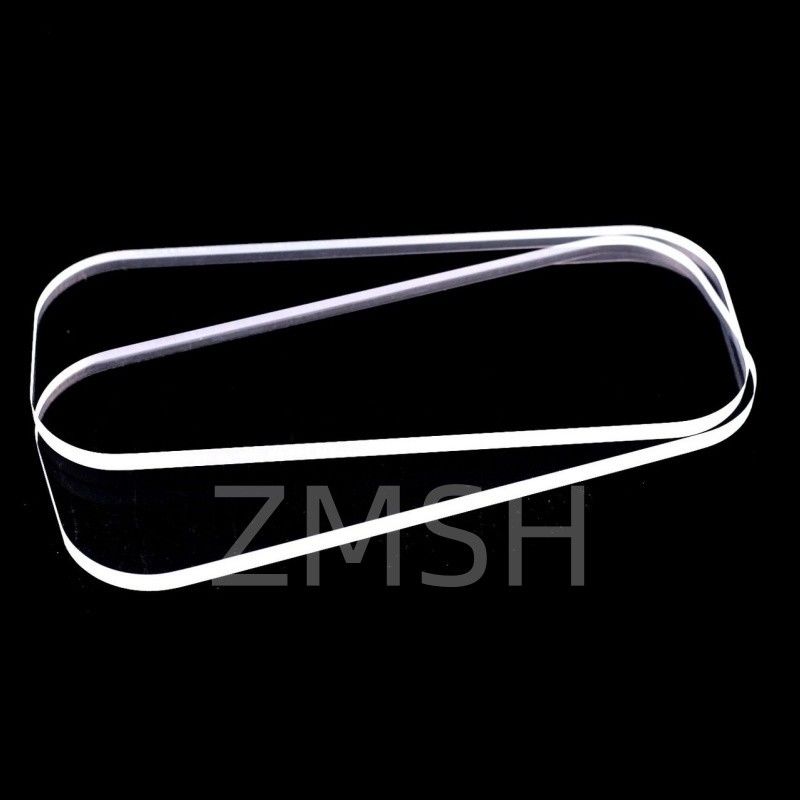

Okienko szklane kwarcowe UV Złoty krzemionka optycznego widokowy 3
