Niestandardowe nieregularne kwarcowe okna optyczne precyzyjne ze spiekanego krzemionki
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | ZMSH |
Zapłata:
| Minimalne zamówienie: | 2 |
|---|---|
| Czas dostawy: | 2-3 tygodnie |
| Zasady płatności: | T/T |
|
Szczegóły informacji |
|||
| Materiał: | Zatknięta krzemionka (JGS1, JGS2) | Typy kształtów: | Eliptyczny, wielokąta, łuk, stopień, wycięty |
|---|---|---|---|
| Tolerancja rozmiaru: | ± 0,05 mm lub lepsze (dostosowywanie) | Zakres grubości: | 0,5 mm - 10 mm (możliwe do dostosowywania) |
| Chropowatość powierzchni: | <10 Å RMS (możliwe do dostosowywania) | Płaskość powierzchni: | λ/10 @ 632,8 nm (możliwe do dostosowywania) |
| Podkreślić: | Nieregularne kwarcowe okna optyczne,Niestandardowe nieregularne kwarcowe okna optyczne |
||
opis produktu

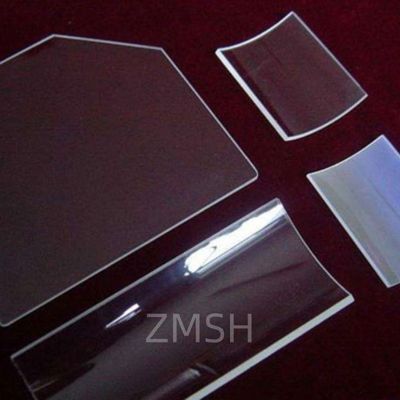

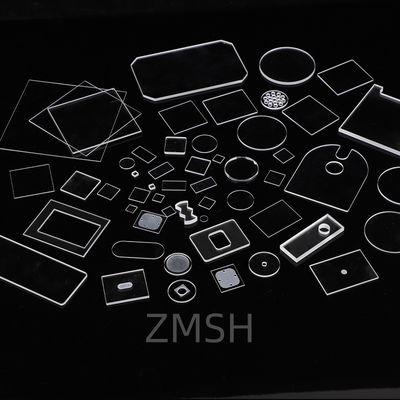

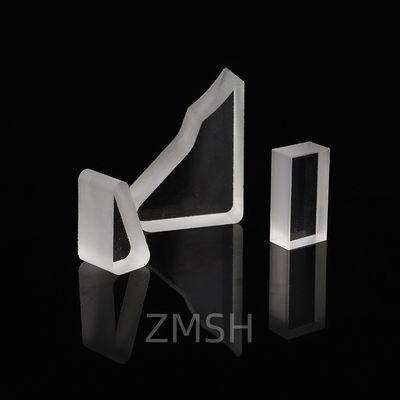

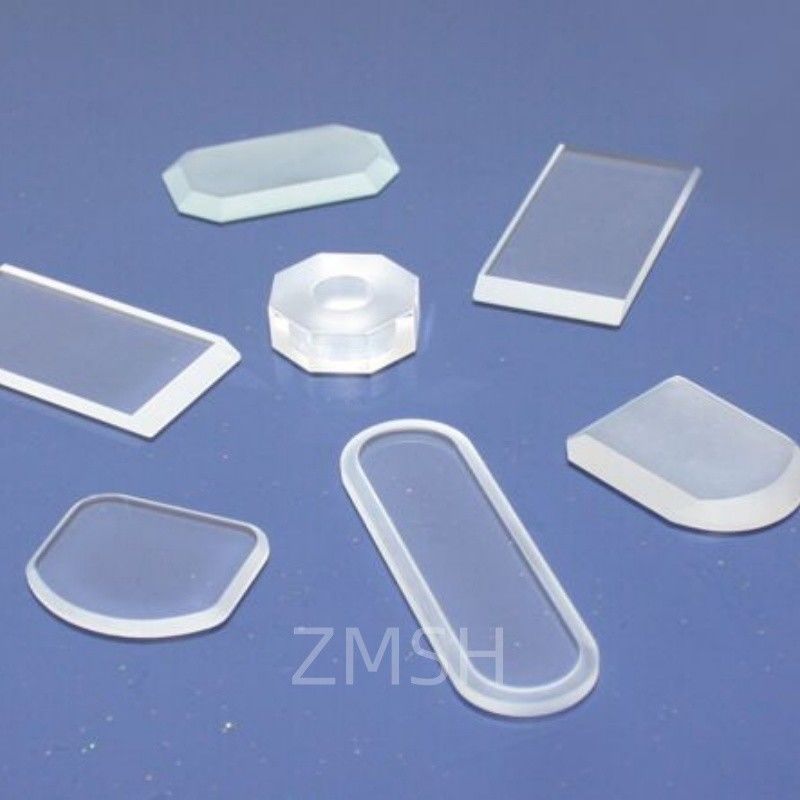

Nieregularnie ukształtowane kwarcowe okna optyczne
Przegląd o pojemności nieprzekraczającej 10 W
Nieprawidłowo ukształtowane okna ze szkła kwarcowego to specjalnie zaprojektowane elementy optyczne wykonane z wysokiej czystości stopionej krzemionki.Te wyspecjalizowane okna są w dostosowanych kształtach, takich jak eliptyczne, geometrii wielokątnej, łukowej, stopniowej lub wyciętej.oferujące wysoką przejrzystość UV ̊IR, odporność termiczna i trwałość chemiczna.
Okna te są niezbędne w najnowocześniejszych instrumentach optycznych, zestawach lotniczych, biomedycznych urządzeniach obrazowych i platformach laserowych,gdzie wymagania projektowe dotyczące konstrukcji mechanicznej wykraczają poza prostą płaską optykęDzięki doskonałej płaskości powierzchni, niskiej dwustronności i ciasnym tolerancjom wymiarowym nieregularne okna kwarcowe zapewniają zarówno precyzję funkcjonalną, jak i długoterminową niezawodność w trudnych warunkach.
Zasada produkcjio pojemności nieprzekraczającej 10 W
Produkcja nieregularnych okien ze szkła kwarcowego obejmuje następujące podstawowe procesy:
-
Wybór materiału
Bloki krzemianowe stopione (często JGS1 lub równoważne) są wybierane na podstawie wymogów UVVISIR i specyfikacji czystości. -
Cięcie CNC i kształtowanie strumieniem wodnym
Zaawansowane narzędzia CNC lub strumienie wodne obrabiają surowe szkło w skomplikowane geometrie, co umożliwia produkcję asymetrycznych konturów, wycięć wewnętrznych,lub wzory rozszczepione bez naruszania integralności materiału. -
Szlifowanie krawędzi i wygładzanie powierzchni
Po ukształtowaniu szkło poddawane jest drobnemu szlifowaniu w celu dopracowania krawędzi, poprawy bezpieczeństwa i przygotowania do polerowania optycznego. -
Szlifowanie precyzyjne
Techniki polerowania optycznego są stosowane w celu osiągnięcia płaskości powierzchni λ/10 lub lepszej, a także w celu zminimalizowania rozpraszania lub absorpcji. -
Czyszczenie i kontrola jakości
Każdy kawałek jest oczyszczany ultradźwiękowo, sprawdzany interferometrem i mikroskopem oraz mierzony pod kątem jednolitości grubości i precyzji kątowej.
Typowe specyfikacjeo pojemności nieprzekraczającej 10 W
| Parametry | Zakres wartości |
|---|---|
| Materiał | Złoty krzemionka (JGS1, JGS2, UV-grade) |
| Rodzaje kształtu | Ellipsoidalny, wielokątny, łukowy, stopniowy, wycięty |
| Tolerancja wielkości | ± 0,05 mm lub lepsze (przystosowalne) |
| Zakres grubości | 0.5 mm 10 mm (wykonalne) |
| Nierówność powierzchni | < 10 Å RMS (przystosowalne) |
| Płaskość powierzchni | λ/10 @ 632,8 nm ((przystosowalne) |
| Równoległość | < 30 sekund łukowych (przystosowalne) |
| Zakres transmisji | 185 ∼ 2500 nm |
| Opcje powlekania | AR, HR, dielektryczny, DLC |
Wnioskio pojemności nieprzekraczającej 10 W
-
Systemy laserowe na zamówienie
Integruje się bezproblemowo w obudowy laserowe z niestandardowymi portami lub kształtami emisji. -
Sprzęt do spektroskopii i obrazowania
Chroni wrażliwe optyki w skanerach medycznych i analizatorach przemysłowych. -
Kosmiczne i satelity
Używane jako osłony ochronne dla kamer, czujników lub fotodetektorów w kompaktowych modułach. -
Badania naukowe
Umożliwia dostęp optyczny w zamówionych komorach eksperymentalnych lub kriostatach. -
Maszyny półprzewodnikowe
Oferuje porty widokowe i okna izolacyjne w wysokoprecyzyjnych narzędziach wzorowania i osadzania.
Częste pytaniao pojemności nieprzekraczającej 10 W
P1: Czy nieregularne kształty mogą mieć wpływ na wydajność optyczną?
A:Kształt okna nie zmienia jego przenoszenia, o ile spełnione są specyfikacje powierzchni optycznej.
P2: Czy te okna są kompatybilne z powłokami?
A:AR, HR i powłoki dielektryczne mogą być stosowane do nieregularnych geometrii za pomocą maskowania lub procesów robotycznych.
P3: Jaki jest najmniejszy rozmiar urządzenia, które można wyprodukować?
A:W zależności od grubości i materiału można osiągnąć cechy o rozmiarze nawet 0,2 mm (np. otwory, wcięcia).
P4: Czy oferujecie dostosowanie oparte na CAD?
A:Możemy pracować z plikami DXF, STEP lub SolidWorks, aby tworzyć precyzyjne kształty.
P5: Czy są odporne na próżnię lub wysoką temperaturę?
A:Spuściona krzemionka jest bardzo stabilna w warunkach UHV i może przetrwać temperatury powyżej 1000°C.
