Okienki ze szkła kwarcowego, obrabiane CNC, płyty krzemianowe nieregularnie stopione, do systemów optycznych i laserowych

Okna ze szkła kwarcowego obrabiane CNC, nieregularne płyty ze spiekanego krzemionki do systemów optycznych i laserowych

Przegląd

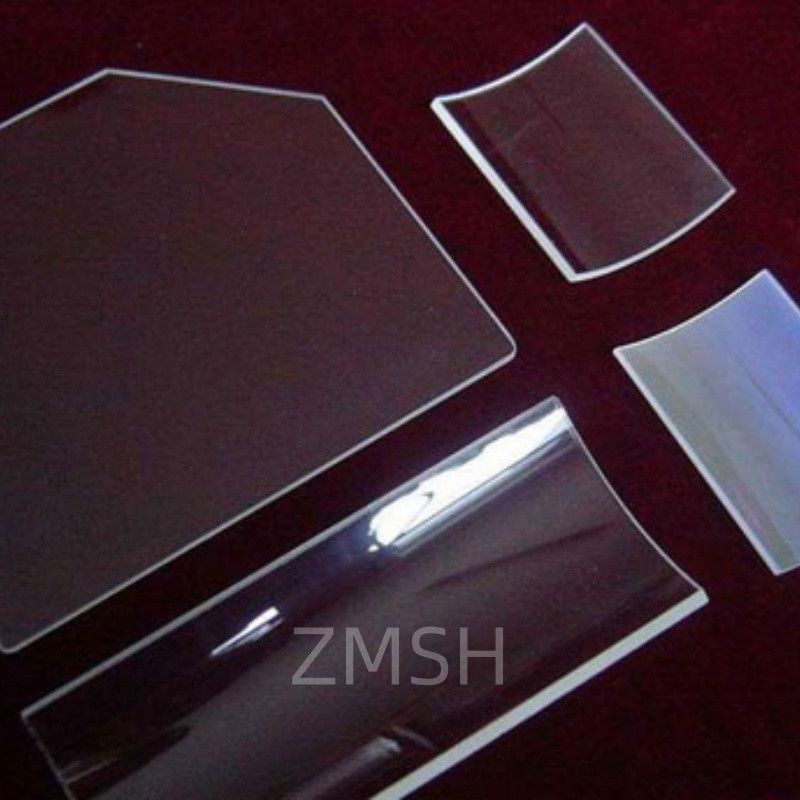

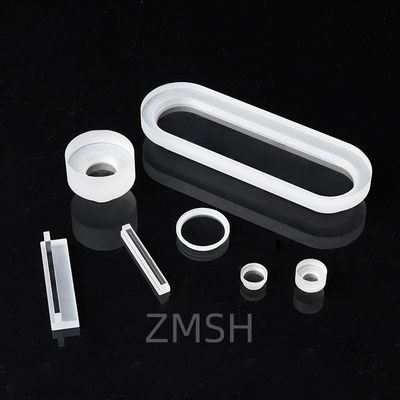

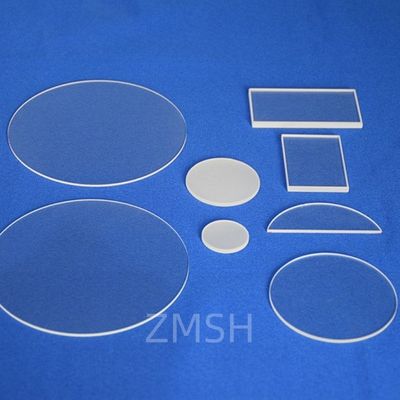

Niestandardowe okna optyczne ze spiekanego krzemionki w nieregularnych formatach są zaprojektowane tak, aby spełniać specjalistyczne wymagania mechaniczne i optyczne. Te niestandardowe kształty — od łuków i owali po złożone wzory z otworami przelotowymi — są szeroko stosowane w urządzeniach, w których kluczowa jest elastyczność integracji, przejrzystość optyczna i ekstremalna odporność na warunki środowiskowe.

Wykonane z najwyższej jakości syntetycznego szkła kwarcowego, okna te zapewniają wyjątkową odporność na szok termiczny, degradację UV i korozję chemiczną. Ich zdolność do przepuszczania światła w szerokim zakresie widmowym przy jednoczesnym zachowaniu dokładności wymiarowej sprawia, że są idealnym wyborem dla inżynierów i projektantów budujących niestandardowe zespoły optyczne.

Technologia produkcji

W przeciwieństwie do standardowej optyki, okna o nieregularnych kształtach wymagają rozszerzonego procesu produkcji:

1. Interpretacja projektu 3D
   Pliki projektowe klienta są analizowane pod kątem wykonalności optycznej i strukturalnej. Analiza metodą elementów skończonych może być zastosowana do kontroli integralności mechanicznej.

2. Precyzyjna obróbka
   Szybkie frezarki CNC lub bardzo precyzyjne przecinarki strumieniowo-ścierne są używane do wycinania podstawowego kształtu, w tym promieni wewnętrznych, szczelin i wgłębień.

3. Wykończenie krawędzi i gratowanie
   Gratowanie wspomagane laserem lub szlifowanie mechaniczne usuwa mikropęknięcia i przygotowuje powierzchnię do bezpiecznego obchodzenia się i przylegania powłoki.

4. Wykończenie optyczne
   Specjalistyczne pady polerskie i formuły zawiesin są używane do utrzymania jednorodności na nieregularnych powierzchniach przy jednoczesnej minimalizacji falistości i naprężeń.

5. Kontrola i pakowanie
   Wskaźniki wymiarowe, interferometry optyczne i spektrometry UV-VIS zapewniają zgodność z wysokimi tolerancjami. Każda część jest czyszczona, pakowana w piankę lub uszczelniane woreczki.

Typowe parametry techniczne

Zastosowania

• Sprzęt analityczny i laboratoryjny
  Obsługuje ścieżki optyczne w nieregularnych uchwytach dla instrumentów Ramana lub FTIR.

• Obrazowanie medyczne
  Działa jako okna obudowy dla modułów diagnostycznych do noszenia lub implantacji.

• Protokoły fotoniczne
  Używane w konfiguracjach eksperymentalnych wymagających kompaktowych i nieprostoliniowych otworów.

• Diody laserowe i sprzęgacze światłowodowe
  Zapewnia kształtowane okna wyjściowe w celu optymalizacji wyrównania wiązki i dopasowania obudowy.

• Technologia próżniowa
  Funkcjonuje jako odporne na wycieki porty optyczne w asymetrycznych lub zakrzywionych obudowach próżniowych.

FAQ

P1: Jakie materiały są dostępne oprócz kwarcu?
O: Chociaż spiekaną krzemionką jest najczęściej, szkło borokrzemowe lub szafir mogą być oferowane dla niektórych kształtów lub budżetów.

P2: Czy mogę uzyskać powłoki antyrefleksyjne na zakrzywionych powierzchniach?
O: Tak. Powłoki AR zgodne z kształtem są dostępne przy użyciu wieloosiowych systemów osadzania.

P3: Czy te produkty są dostępne w małych ilościach?
O: Wspieramy zarówno prototypy, jak i produkcję masową. MOQs mogą zaczynać się już od 1 sztuki dla badań i rozwoju.

P4: Jaki jest czas realizacji nieregularnych części?
O: Zazwyczaj 2–4 tygodnie w zależności od złożoności, wykończenia i wymagań dotyczących powłok.

P5: Jak przesłać niestandardowy projekt?
O: Po prostu wyślij swoje rysunki techniczne (format 2D lub 3D) i notatki aplikacyjne. Odpowiemy poradą dotyczącą możliwości produkcji i wyceną.
