Płytki kwarcowe
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | ZMSH |
| Model Number: | Quartz Wafer |
Zapłata:
| Minimum Order Quantity: | 25 |
|---|---|
| Cena: | 20USD |
| Packaging Details: | custom cartons |
| Delivery Time: | 2-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | By case |
|
Szczegóły informacji |
|||
| Diameter (inch): | 3/4/6/8/12 | Internal Transmittance: | >99.9% |
|---|---|---|---|
| Refractive Index: | 1.474698 | Total Transmittance: | >92% |
| TTV: | <3 | Flatness: | <15 |
opis produktu

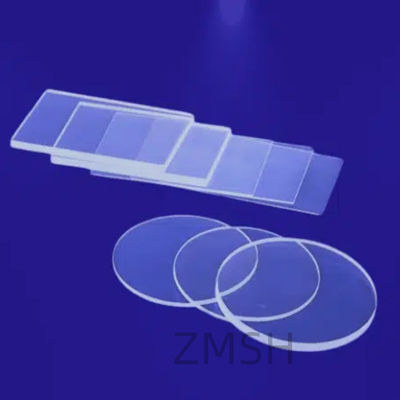

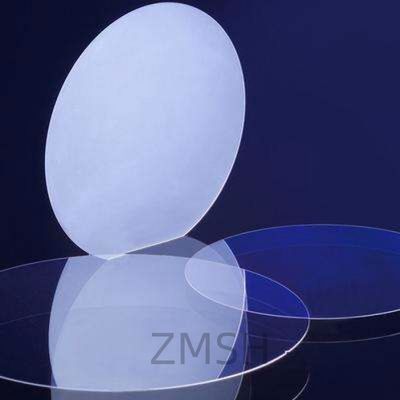

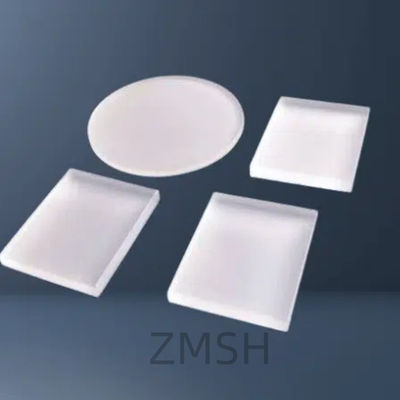

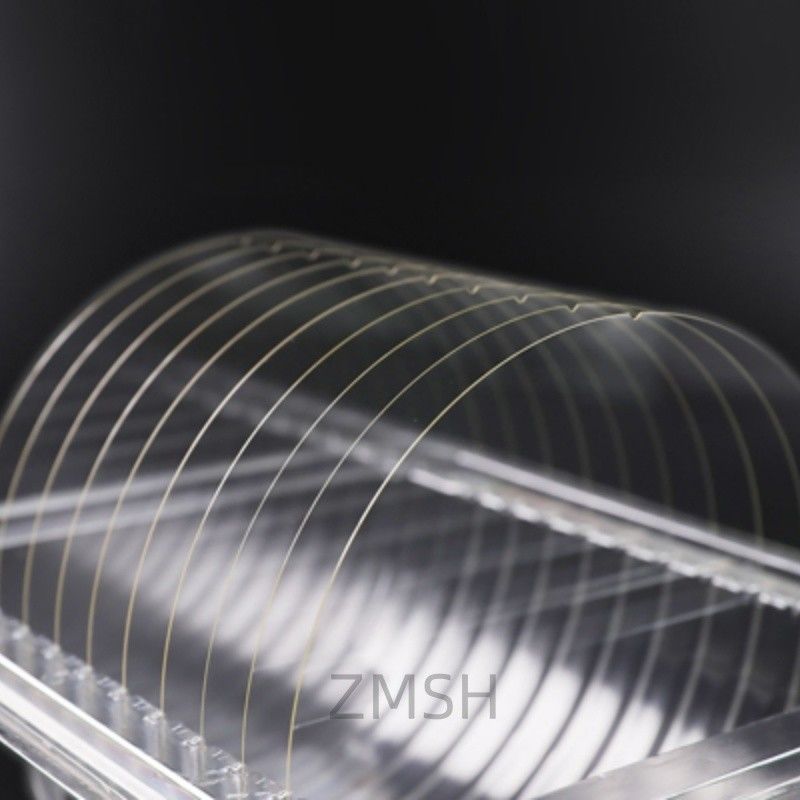

Wprowadzenie do płytek kwarcowych
Płytki kwarcowe są wykonane z dwutlenku krzemu krystalicznego (SiO₂). Unikalne właściwości kwarcu sprawiają, że jest on niezbędnym materiałem w różnych zaawansowanych technologicznie gałęziach przemysłu.
Płytki kwarcowe wykazują doskonałe właściwości, takie jak wysoka odporność termiczna, doskonała transmisja światła przy określonych długościach fal, obojętność chemiczna i niski współczynnik rozszerzalności cieplnej. Cechy te sprawiają, że są one wysoce odpowiednie do zastosowań wymagających stabilności w ekstremalnych temperaturach, odporności na agresywne chemikalia i przejrzystości w określonych zakresach widmowych.
W branżach takich jak produkcja półprzewodników, optyka i MEMS (systemy mikroelektromechaniczne), płytki kwarcowe są szeroko stosowane ze względu na ich zdolność do wytrzymywania wysokich temperatur bez deformacji lub degradacji. Służą jako podłoża do osadzania cienkich warstw, wytrawiania mikrostruktur lub produkcji precyzyjnych komponentów, które wymagają wysokiej dokładności wymiarowej i stabilności termicznej.
Zasada produkcjipłytek kwarcowych
-
Wzrost kryształów
Bloki kwarcowe są hodowane przy użyciu naturalnych lub syntetycznych kryształów zarodkowych metodami hydrotermalnymi lub topienia płomieniowego (Verneuil). -
Krojenie w sztabki
Cylindryczne sztabki są cięte na płytki za pomocą pił diamentowych, co zapewnia jednolitość grubości i minimalną stratę materiału. -
Docieranie i polerowanie
Płytki są docierane, trawione, a następnie polerowane w celu uzyskania lustrzanej powierzchni o niskiej chropowatości (Ra < 1 nm dla płytek optycznych). -
Czyszczenie i inspekcja
Czyszczenie ultradźwiękowe lub RCA usuwa cząstki stałe i zanieczyszczenia metaliczne. Każda płytka przechodzi inspekcję wymiarową i płaskości powierzchni.
Specyfikacje płytek kwarcowych
| Typ kwarcu | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| Rozmiar | ||||
| Średnica (cale) | 4 | 6 | 8 | 12 |
| Grubość (mm) | 0,05–2 | 0,25–5 | 0,3–5 | 0,4–5 |
| Tolerancja średnicy (cale) | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Tolerancja grubości (mm) | Konfigurowalna | Konfigurowalna | Konfigurowalna | Konfigurowalna |
| Właściwości optyczne | ||||
| Współczynnik załamania światła przy 365 nm | 1,474698 | 1,474698 | 1,474698 | 1,474698 |
| Współczynnik załamania światła przy 546,1 nm | 1,460243 | 1,460243 | 1,460243 | 1,460243 |
| Współczynnik załamania światła przy 1014 nm | 1,450423 | 1,450423 | 1,450423 | 1,450423 |
| Przepuszczalność wewnętrzna (1250–1650 nm) | >99,9% | >99,9% | >99,9% | >99,9% |
| Przepuszczalność całkowita (1250–1650 nm) | >92% | >92% | >92% | >92% |
| Jakość obróbki | ||||
| TTV (całkowita zmienność grubości, µm) | <3 | <3 | <3 | <3 |
| Płaskość (µm) | ≤15 | ≤15 | ≤15 | ≤15 |
| Chropowatość powierzchni (nm) | ≤1 | ≤1 | ≤1 | ≤1 |
| Ugięcie (µm) | <5 | <5 | <5 | <5 |
| Właściwości fizyczne | ||||
| Gęstość (g/cm³) | 2,20 | 2,20 | 2,20 | 2,20 |
| Moduł Younga (GPa) | 74,20 | 74,20 | 74,20 | 74,20 |
| Twardość w skali Mohsa | 6–7 | 6–7 | 6–7 | 6–7 |
| Moduł ścinania (GPa) | 31,22 | 31,22 | 31,22 | 31,22 |
| Liczba Poissona | 0,17 | 0,17 | 0,17 | 0,17 |
| Wytrzymałość na ściskanie (GPa) | 1,13 | 1,13 | 1,13 | 1,13 |
| Wytrzymałość na rozciąganie (MPa) | 49 | 49 | 49 | 49 |
| Stała dielektryczna (1 MHz) | 3,75 | 3,75 | 3,75 | 3,75 |
| Właściwości termiczne | ||||
| Punkt naprężenia (10¹⁴,⁵ Pa·s) | 1000°C | 1000°C | 1000°C | 1000°C |
| Punkt wyżarzania (10¹³ Pa·s) | 1160°C | 1160°C | 1160°C | 1160°C |
| Temperatura mięknienia (10⁷,⁶ Pa·s) | 1620°C | 1620°C | 1620°C | 1620°C |
