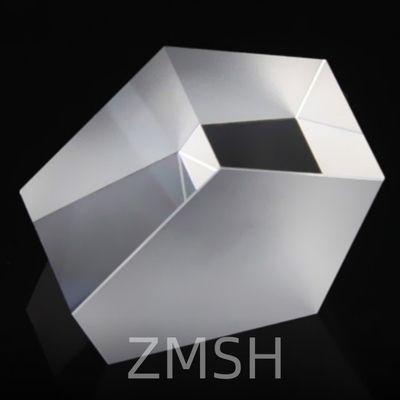

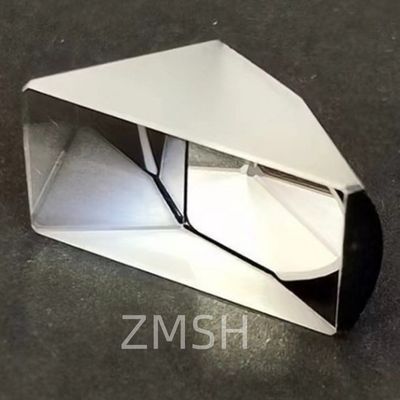

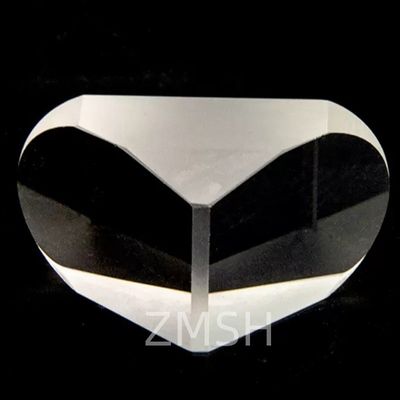

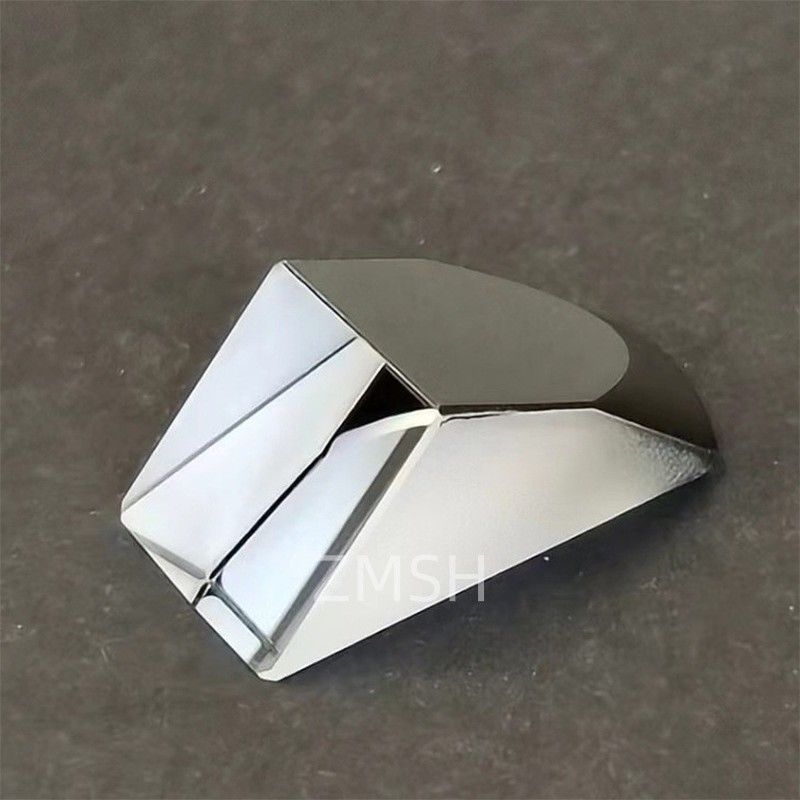

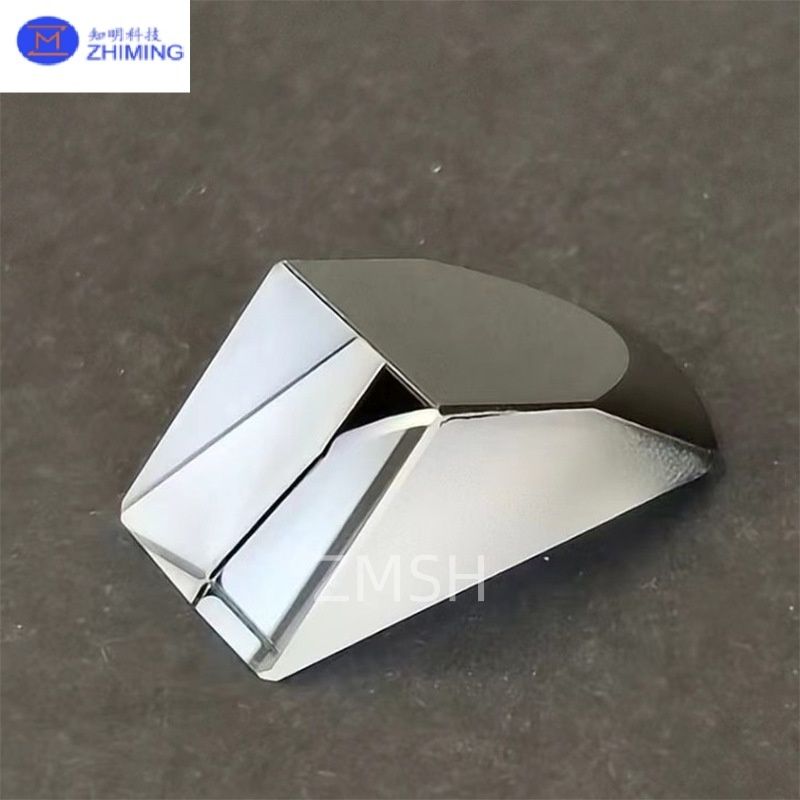

Wprowadzenie do pryzmatów kwarcowych

Pryzmaty kwarcowe to precyzyjne komponenty optyczne wykonane z wysokiej czystości topionego lub krystalicznego kwarcu (SiO₂). Zostały zaprojektowane do manipulowania światłem poprzez refrakcję i odbicie, co czyni je niezbędnymi w szerokim zakresie systemów fotonicznych, laserowych, obrazowania i analitycznych.

W porównaniu do standardowego szkła optycznego, pryzmaty kwarcowe oferują doskonałą przezroczystość UV, odporność termiczną i chemiczną oraz stabilność wymiarową, co czyni je idealnymi do wymagających środowisk, w tym lotnictwa, optyki laserowej i oprzyrządowania laboratoryjnego.

Proces produkcjiPryzmaty kwarcowe

Produkcja pryzmatów kwarcowych obejmuje wiele etapów, aby zapewnić przejrzystość optyczną, dokładność wymiarową i trwałość:

1. Wybór materiału
   Pryzmaty kwarcowe są zwykle wykonane z:



   • Kwarc topiony (amorficzny) – oferuje właściwości izotropowe, przezroczystość UV i odporność na wysokie temperatury

   • Kwarc krystaliczny – używany do optyki polaryzacyjnej i zastosowań piezoelektrycznych, dostępny w orientacjach cięcia X-, Y-, Z-

2. Cięcie i szlifowanie
   Surowe bloki kwarcowe są cięte za pomocą pił diamentowych, a następnie szlifowane do wstępnych kształtów pryzmatów za pomocą precyzyjnego sprzętu.

3. Polerowanie
   Powierzchnie optyczne są polerowane do płaskości submikronowej (zazwyczaj <λ/10) i chropowatości powierzchni (<1 nm Ra), aby zapewnić wysoką transmisję i minimalne rozpraszanie.

4. Powłoka (opcjonalna)
   W zależności od zastosowania, powierzchnie pryzmatów kwarcowych mogą być pokryte:

   • Powłokami antyrefleksyjnymi (zakresy UV, VIS, NIR)

   • Metalowymi powłokami odbijającymi (Al, Ag, Au)

   • Powłokami rozdzielającymi wiązkę lub polaryzacyjnymi

5. Kontrola jakości
   Każdy pryzmat kwarcowy przechodzi rygorystyczną kontrolę pod kątem dokładności kątowej, płaskości, jakości powierzchni pod względem zadrapań i wżerów oraz transmisji spektralnej.

Pryzmaty optyczne z topionego kwarcu Transmisja UV/VIS Kąty niestandardowe

Rurka szafirowa klasy optycznej Tlenek glinu polerowany

O nas

ZMSH specjalizuje się w zaawansowanym technologicznie rozwoju, produkcji i sprzedaży specjalnego szkła optycznego i nowych materiałów krystalicznych. Nasze produkty służą elektronice optycznej, elektronice użytkowej i wojsku. Oferujemy komponenty optyczne z szafiru, osłony obiektywów telefonów komórkowych, ceramikę, LT, węglik krzemu SIC, kwarc i płytki kryształowe półprzewodnikowe. Dzięki wykwalifikowanej wiedzy i najnowocześniejszemu sprzętowi wyróżniamy się w przetwarzaniu niestandardowych produktów, dążąc do bycia wiodącym przedsiębiorstwem high-tech w zakresie materiałów optoelektronicznych.

Informacje dotyczące pakowania i wysyłki

Metoda pakowania:

• Wszystkie przedmioty są bezpiecznie pakowane, aby zapewnić bezpieczny transport.
• Opakowanie zawiera materiały antystatyczne, odporne na wstrząsy i pyłoszczelne.
• W przypadku wrażliwych komponentów, takich jak płytki lub części optyczne, stosujemy pakowanie na poziomie cleanroom:

1. Ochrona przed kurzem klasy 100 lub klasy 1000, w zależności od czułości produktu.
2. Dostępne są niestandardowe opcje pakowania dla specjalnych wymagań.

Kanały wysyłki i szacowany czas dostawy:

• Współpracujemy z zaufanymi międzynarodowymi dostawcami logistycznymi, w tym:

UPS, FedEx, DHL

• Standardowy czas realizacji wynosi 3–7 dni roboczych w zależności od miejsca docelowego.
• Informacje o śledzeniu zostaną udostępnione po wysłaniu zamówienia.
• Na życzenie dostępne są opcje wysyłki ekspresowej i ubezpieczenia.
