Niestandardowe Płyty z Topionego Kwarcu z Otworami Przelotowymi Optyczne

Niestandardowe Płyty z Topionego Kwarcu z Otworami Przelotowymi Optyczne

Nazwa marki: ZMSH
Numer modelu: Kwarcowe płytki w kształcie otworu
MOQ: 2
Cena £: 20USD
Szczegóły opakowania: niestandardowe kartony
Warunki płatności: T/T
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
nieruchomości:
typowe wartości
Średnica:
10mm-600mm
Długość:
10 mm-1000 mm
Szerokość:
10 mm-1000 mm
Sio2:
> 99,9%
gęstość:
2,2 × 10³ kg/m²
Możliwość Supply:
przez przypadek
Podkreślić:

Płyty optyczne z kwarcu

,

Płyty kwarcowe o specjalnym kształcie

,

Przez dziury płyty kwarcowe

Opis produktu

Wprowadzenie do Płytek z topionego kwarcu o niestandardowych kształtach

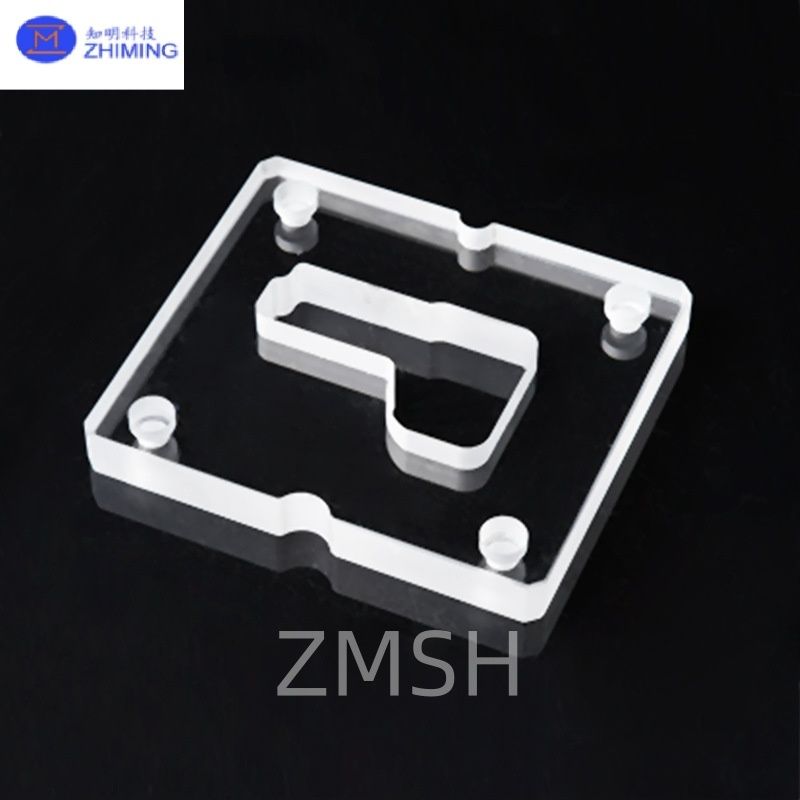

Płytki kwarcowe z otworami przelotowymi to precyzyjne komponenty optyczne lub konstrukcyjne wykonane z ultra-czystych materiałów kwarcowych. Te płytki o niestandardowych kształtach posiadają jeden lub więcej otworów wywierconych przez podłoże i są używane w zastosowaniach wymagających wysokiej odporności termicznej, trwałości chemicznej oraz precyzyjnego przepływu światła lub płynów.

Dostępne w JGS1, JGS2, i JGS3 klasach, te kwarcowe płytki obsługują szeroki zakres systemów fotonicznych, elektronicznych i biomedycznych.



Niestandardowe Płyty z Topionego Kwarcu z Otworami Przelotowymi Optyczne 0 Niestandardowe Płyty z Topionego Kwarcu z Otworami Przelotowymi Optyczne 1






Gatunki materiałów z Płytek z topionego kwarcu o niestandardowych kształtach



  • JGS1 (Topiony krzemionka klasy UV):

Doskonała transmisja od 185–2500 nm, idealna do laserów UV i litografii. Bardzo niska zawartość OH⁻ i minimalna dwójłomność.



  • JGS2 (Topiony krzemionka klasy optycznej):

Odpowiedni do zastosowań w zakresie widzialnym i bliskiej podczerwieni (260–2500 nm), o wysokiej jednorodności optycznej.



  • JGS3 (Szkło kwarcowe na podczerwień):

Zoptymalizowany dla długości fal IR (>300 nm), mniej przezroczysty w zakresie głębokiego UV, odpowiedni do optyki termicznej i zastosowań przemysłowych.



 Niestandardowe Płyty z Topionego Kwarcu z Otworami Przelotowymi Optyczne 2


Proces produkcji z Płytek z topionego kwarcu o niestandardowych kształtach

Wybór materiału i cięcie
Puste kwarcowe bloki o wysokiej czystości są cięte na niestandardowe kształty za pomocą CNC, strumienia wody lub cięcia laserowego w oparciu o specyfikacje rysunkowe.



Otwór kwarcowy Wiercenie
Precyzyjne otwory kwarcowe są obrabiane za pomocą ultradźwięków, lasera CO₂ lub wiercenia mechanicznego, w zależności od tolerancji i zastosowania.



Polerowanie i wykańczanie
Powierzchnie optyczne kwarcu mogą być polerowane jednostronnie lub dwustronnie, z opcjami matowych krawędzi, fazowania lub polerowania chemicznego.



Czyszczenie i pakowanie
Do ostatecznej kontroli i pakowania klasy 100 stosuje się ultra-czyste środowiska, aby zapewnić kompatybilność z użytkowaniem w pomieszczeniach czystych.






Zastosowania z Płytek z topionego kwarcu o niestandardowych kształtach

Szkło kwarcowe z otworami jest szeroko stosowane w branżach, które wymagają wysokiej stabilności termicznej, odporności chemicznej i przejrzystości optycznej. Poprzez włączenie precyzyjnych otworów lub wzorów, szkło kwarcowe staje się funkcjonalnym komponentem w różnych zaawansowanych technologicznie systemach.



1. Przemysł półprzewodników

  • Nośniki płytek i głowice prysznicowe z otworami do dystrybucji gazu
  • Komponenty kwarcowe w systemach trawienia, osadzania i fotolitografii



2. Mikroprzepływy i nauki o życiu

  • Układy mikroprzepływowe z kanałami przepływu płynów lub otworami wlotowymi/wylotowymi
  • Porty próbek i systemy wtryskowe w analitycznym sprzęcie kwarcowym



3. Optyka i fotonika

  • Maski i przesłony kwarcowe optyczne
  • Okna laserowe i struktury wyrównywania wiązki



4. Badania naukowe

  • Niestandardowe komory reakcyjne lub uchwyty na próbki
  • Części kwarcowe w eksperymentach wysokotemperaturowych lub korozyjnych



5. Sprzęt chemiczny i farmaceutyczny

  • Reaktory przepływowe i systemy pobierania próbek
  • Komórki kwarcowe do spektrometrii UV lub IR z punktami dostępu do płynów



Szkło kwarcowe z otworami łączy w sobie wytrzymałość mechaniczną z precyzyjną strukturą, co czyni je niezbędnym materiałem w nowoczesnych zastosowaniach inżynieryjnych i laboratoryjnych.






Parametr z Płytek z topionego kwarcu o niestandardowych kształtach

właściwość typowe wartości
średnica 10mm-600mm
długość 10mm-1000mm
szerokość 10mm-1000mm
grubość 0.5mm-60mm
kolor przezroczysty/przezroczysty
Sio2 >99.9%
gęstość 2.2×10³kg/m²
twardość w skali Mohsa 5.3~6.5 (skala Mohsa)
wytrzymałość na ściskanie >1.1×109 pa
współczynnik rozszerzalności cieplnej 5.5×10-7cm/cm℃
temperatura krótkotrwała 1200℃
temperatura długotrwała 1100℃
temperatura mięknienia 1730℃
temperatura wyżarzania 1250℃
współczynnik załamania światła 1.4585
współczynnik przepuszczalności 85%












FAQ z Płytek z topionego kwarcu o niestandardowych kształtach



P1: Czy rozmiar i położenie otworu mogą być w pełni dostosowane?
O1: Tak. Obsługujemy niestandardowe średnice otworów kwarcowych (np. 0,1–20 mm) i pozycje zgodnie z rysunkami CAD.





P2: Jaka jest różnica między JGS1 i JGS2 dla optycznego kwarcu użytkowania?
O2: JGS1 przepuszcza światło głębokiego UV i ma wyższą czystość, podczas gdy JGS2 oferuje opłacalną wydajność dla zastosowań widzialnych/NIR.





P3: Czy te płytki są odporne chemicznie?
O3: Wszystkie klasy kwarcu są wysoce odporne na większość kwasów i rozpuszczalników z wyjątkiem kwasu fluorowodorowego (HF).





P4: Czy w jednej płytce można uwzględnić wiele otworów lub kształtów?
O4: Absolutnie. Obsługiwane są wielootworowe i złożone geometrie zewnętrzne (owale, szczeliny, kwadratowe cięcia).
