SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component

SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH

Zapłata:

Minimalne zamówienie: 1
Cena: case by case
Szczegóły pakowania: spieniony plastik + karton
Czas dostawy: 4 tygodnie
Zasady płatności: T/T
Możliwość Supply: 1 szt./miesiąc
Najlepsza cena Kontakt

Szczegóły informacji
Wysoka twardość: Z twardością MOHS do 9,3 Niski współczynnik rozszerzalności cieplnej: Zazwyczaj około 4,0 × 10⁻⁶ /k
Doskonała przewodność cieplna: Przewodność cieplna 120–180 W/(M · K) Niska gęstość: Przy około 3,1 g/cm³
Podkreślić:

specjalnie wykonany widelec ceramiczny SiC

,

Płytki ceramiczne SIC

,

Precyzyjny element konstrukcyjny z ceramiki SiC

opis produktu

SiC keramiczne widelce precyzyjne elementy strukturalne wykonane na zamówienie, płytki do uchwytów, element optyczny



PodsumowanieWyroby sztuczne

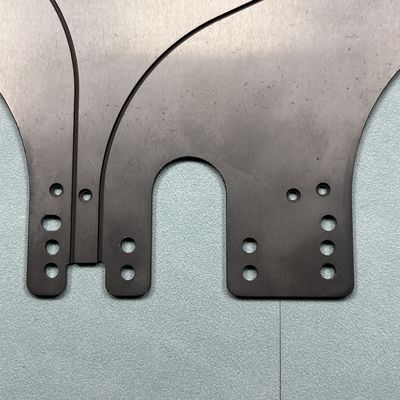

SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component 0



SiC Ceramic Fork Arm jest elementem konstrukcyjnym wykonanym z zaawansowanego krzemu

Wykorzystywany jest głównie w urządzeniach precyzyjnych wymagających wysokiej sztywności, niskiego współczynnika rozszerzenia termicznego i wysokiej odporności na zużycie.Kształt "ręki widłowej" jest powszechnie stosowany w urządzeniach optycznych wysokiej klasyW porównaniu z tradycyjnymi materiałami metalicznymi, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku których materiały metaliczne są nieprzewidywalne, w przypadku gdy materiały metaliczne są nieprzewidywalne, w przypadku gdy materiały metaliczne są nieprzewidywalne, w przypadku gdy materiały metaliczne są nieprzewidywalne, w przypadku gdy materiały metaliczne są nieprzewidywalne.ceramika z węglem krzemu oferuje znaczące zalety w zakresie wydajności mechanicznej, stabilność termiczna i odporność na korozję, i stopniowo stał się kluczowym komponentem funkcjonalnym w nowoczesnej produkcji wysokiej precyzji.





Tabela atrybutówWyroby sztuczne



Nieruchomości Typowa wartość Jednostka Wskazania
Materiał Karbyd krzemowy spiekany (SSiC) / Wysokiej czystości, wysokiej gęstości
Gęstość 3.10 ¢ 3.15 g/cm3
Twardość ≥ 2200 HV0,5 (Vickers) Jedna z najtwardszych ceramik inżynieryjnych
Siła zgięcia ≥ 400 MPa 4-punktowe badanie gięcia
Siła kompresji ≥ 2000 MPa
Moduł Younga 400 ₹ 450 GPa Bardzo wysoka sztywność
Przewodność cieplna 120 ¢ 180 W/(m·K) Doskonałe do rozpraszania ciepła
Współczynnik rozszerzania cieplnego ~4,0 × 10−6 /K (25 ‰ 1000 °C) Bardzo niski; idealny dla stabilności termicznej
Maksymalna temperatura pracy 1400 ¢ 1600 °C W powietrzu; wyżej w atmosferze obojętnej
Odporność elektryczna > 1014 O·cm Pozostałe wyroby ceramiczne
Odporność chemiczna Świetnie. / Odporny na kwasy, zasadowości i rozpuszczalniki
Zmiana powierzchniowa < 0.02 μm Ra Opcjonalnie dla powierzchni kontaktowych
Kompatybilność pomieszczeń czystego Klasa 10 ¢ 1000 / Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528





Projektowanie i produkcja ceramicznych widelców SiC



Projekt konstrukcyjny



Ramiona widłowe SiC są zaprojektowane na zamówienie zgodnie z wymaganiami aplikacji.



  • Obróbka płytek

  • Pozycjonowanie karty sondy

  • Wsparcie modułu optycznego

Kluczowe aspekty projektowania obejmują:



  • Pojemność obciążenia i rozkład naprężenia

  • Kompensacja naprężenia termicznego

  • Interfejsy montażowe precyzyjne

  • Kompatybilność z pomieszczeniami czystymi

Techniki przetwarzania



Proces produkcji obejmuje kilka krytycznych etapów:





  • Przygotowanie proszku

  • Wytwarzanie (prasowanie na sucho, prasowanie izostatyczne lub odlewanie)

  • Sintering (np. sintering bezciśnieniowy, reakcyjne wiązanie)

  • Obróbka (szlifowanie, wiercenie laserowe, EDM)

  • Wykończenie powierzchni (polerowanie, powlekanie, oznakowanie laserowe)

Diagram przepływu procesu do przygotowania komponentów ceramicznych SiC

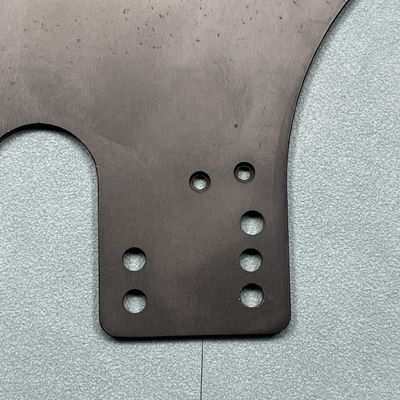

SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component 1



Scenariusze zastosowaniazWyroby sztuczne



Sprzęt półprzewodnikowy



SiC ceramiczne ramiona widelca są powszechnie stosowane w systemach obsługi płytek do procesów takich jak fotolitografia, etycja i pakowanie.



  • Powierzchnia niezanieczyszczająca

  • Odporność na wysokie temperatury

  • Doskonała trwałość chemiczna

  • Kompatybilność z czystymi pomieszczeniami klasy 10 ̇ 1000

Stosowane w:



  • porty ładowania EFEM i FOUP

  • Transport płytek 6", 8" i 12"

  • Systemy podciśnięcia i ustawienia pod próżnią

 Systemy optyczne i teleskopy



W wysokoprecyzyjnych instrumentach optycznych ramiona widłowe SiC zapewniają:

  • Twardy podkład dla luster i soczewek

  • Stabilne ustawianie w warunkach zmienności cieplnych

  • Łatwe konstrukcje do dynamicznego pozycjonowania

Często stosowane w:



  • Pozostałe maszyny

  • Teleskopy kosmiczne

  • Systemy skanowania laserowego

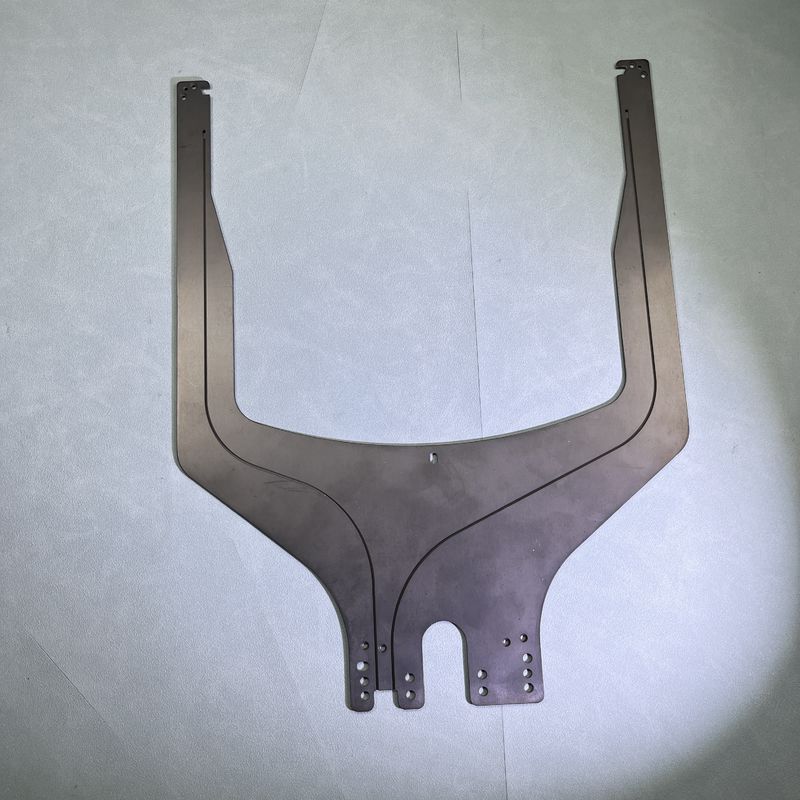

SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component 2





Lotnictwo i obronazWyroby sztuczne



W systemach lotniczych ramiona widłowe SiC są cenione za

  • Lekkość i sztywność pod wpływem drgań

  • Odporność na promieniowanie i wstrząsy cieplne

  • Stabilność strukturalna w warunkach niskiej orbity

Typowe role obejmują wsparcie ładunku użytkowego, połączenia gimbal i montaże optyczne.



Systemy robotyczne i automatyczne

W środowiskach automatyki czystych pomieszczeń ramiona widłowe SiC są stosowane jako efektory końcowe lub chwytaki, oferujące:

  • Powierzchnie nieprzewodzące, niegenerujące cząstek

  • Długa żywotność w środowiskach ścierających lub korozyjnych

  • Odporność na wydzielanie gazu w komorach próżniowych



Dostosowanie i wsparcie techniczne



Jako niestandardowy precyzyjny komponent, ceramiczne ramiona widelcowe SiC są zazwyczaj dostosowywane na podstawie wymagań użytkownika.



  • Ogólne wymiary (długość, szerokość, grubość)

  • Rozmiar otworu i kąt

  • Wykończenie powierzchni i chropota

  • Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403

  • Kompatybilność płytki (6", 8", 12")

Wspieramy usługi pełnego cyklu, w tym przegląd rysunków, symulację FEM dla zachowania mechanicznego i weryfikację prototypu w celu zapewnienia wydajności i kompatybilności.





Produkty pokrewne



6-calowa tablica z silikonowym węglem SiC pokryta grafitem, odporna na wysokie temperatury

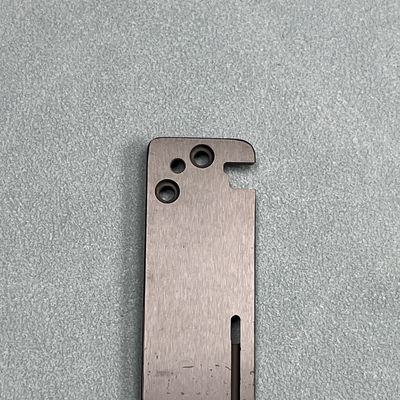

SiC Ceramic Forks Precision Structural Component Handle Wafers Optical Component 3
