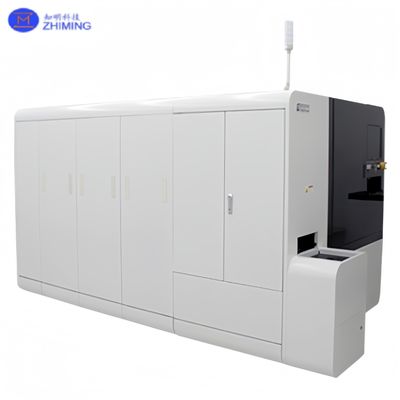

Sprzęt do podnoszenia laserowego półprzewodników do nieniszczącego cienienia wlewków

Przegląd produktu sprzętu do podnoszenia laserowego

Sprzęt do podnoszenia laserowego półprzewodników reprezentuje rozwiązanie nowej generacji dla zaawansowanego cienienia wlewków w przetwarzaniu materiałów półprzewodnikowych. W przeciwieństwie do tradycyjnych metod cięcia płytek, które opierają się na szlifowaniu mechanicznym, cięciu drutem diamentowym lub chemiczno-mechanicznym polerowaniu, ta platforma oparta na laserze oferuje bezkontaktową, nieniszczącą alternatywę dla oddzielania ultracienkich warstw od dużych wlewków półprzewodnikowych.

Zoptymalizowany dla kruchych i wysokowartościowych materiałów, takich jak azotek galu (GaN), węglik krzemu (SiC), szafir i arsenek galu (GaAs), sprzęt do podnoszenia laserowego półprzewodników umożliwia precyzyjne cięcie warstw w skali płytek bezpośrednio z kryształowego wlewka. Ta przełomowa technologia znacznie redukuje straty materiału, poprawia przepustowość i zwiększa integralność podłoża — co jest kluczowe dla urządzeń nowej generacji w elektronice mocy, systemach RF, fotonice i mikro-wyświetlaczach.

Z naciskiem na zautomatyzowaną kontrolę, kształtowanie wiązki i analizę interakcji laser-materiał, sprzęt do podnoszenia laserowego półprzewodników został zaprojektowany tak, aby płynnie integrować się z przepływami pracy w produkcji półprzewodników, jednocześnie wspierając elastyczność badań i rozwoju oraz skalowalność masowej produkcji.

Technologia i zasada działania sprzętu do podnoszenia laserowego

Proces wykonywany przez sprzęt do podnoszenia laserowego półprzewodników rozpoczyna się od naświetlania wlewka dawcy z jednej strony za pomocą wysokoenergetycznej wiązki lasera ultrafioletowego. Ta wiązka jest mocno skupiona na określonej głębokości wewnętrznej, zwykle wzdłuż zaprojektowanego interfejsu, gdzie absorpcja energii jest zmaksymalizowana ze względu na kontrast optyczny, termiczny lub chemiczny.

W tej warstwie absorpcji energii, lokalne ogrzewanie prowadzi do szybkiej mikroeksplozji, rozprężenia gazu lub rozkładu warstwy międzyfazowej (np. filmu naprężeniowego lub tlenku ofiarnego). To precyzyjnie kontrolowane zakłócenie powoduje, że górna warstwa krystaliczna — o grubości dziesiątek mikrometrów — oddziela się od podstawy wlewka w sposób czysty.

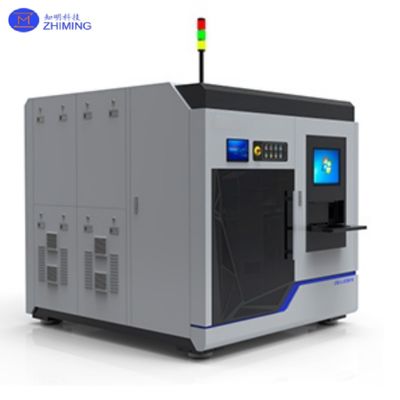

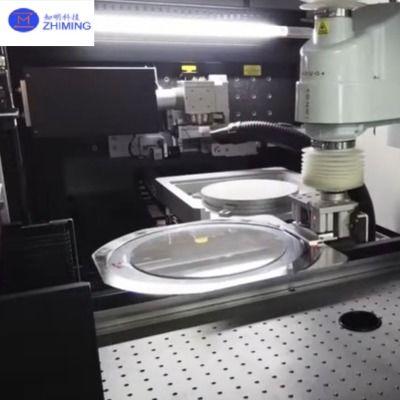

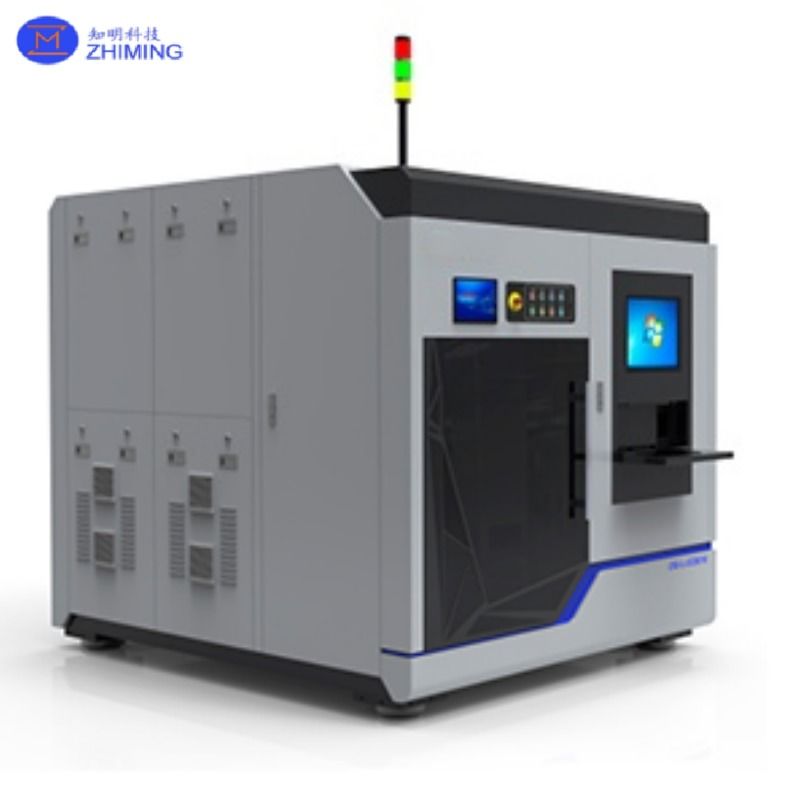

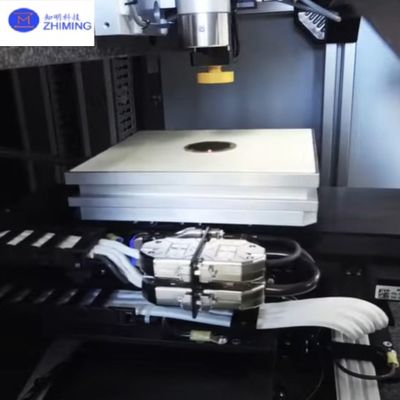

Sprzęt do podnoszenia laserowego półprzewodników wykorzystuje zsynchronizowane ruchem głowice skanujące, programowalną kontrolę osi z oraz reflektometrię w czasie rzeczywistym, aby zapewnić, że każdy impuls dostarcza energię dokładnie w płaszczyźnie docelowej. Sprzęt może być również skonfigurowany z trybem serii lub możliwościami wieloimpulsowymi, aby zwiększyć gładkość oddzielania i zminimalizować naprężenia resztkowe. Co ważne, ponieważ wiązka lasera nigdy nie styka się fizycznie z materiałem, ryzyko mikropęknięć, wyginania lub odpryskiwania powierzchni jest radykalnie zmniejszone.

To sprawia, że metoda cienienia laserowego jest przełomowa, szczególnie w zastosowaniach, w których wymagane są ultracienkie, ultracienkie płytki z podmikronową TTV (całkowita zmienność grubości).

Parametry sprzętu do podnoszenia laserowego półprzewodników

Zastosowania przemysłowe sprzętu do podnoszenia laserowego

Sprzęt do podnoszenia laserowego półprzewodników szybko zmienia sposób przygotowywania materiałów w wielu domenach półprzewodników:

• Pionowe urządzenia mocy GaN sprzętu do podnoszenia laserowego

Podnoszenie ultracienkich warstw GaN-on-GaN z dużych wlewków umożliwia pionowe architektury przewodzenia i ponowne wykorzystanie drogich podłoży.

• Cienienie płytek SiC dla urządzeń Schottky'ego i MOSFET

Zmniejsza grubość warstwy urządzenia, zachowując płaskość podłoża — idealne dla szybko przełączających się urządzeń mocy.

• Materiały LED i wyświetlaczy na bazie szafiru sprzętu do podnoszenia laserowego

Umożliwia wydajne oddzielanie warstw urządzeń od szafirowych bule, aby wspierać cienką, zoptymalizowaną termicznie produkcję mikro-LED.

• Inżynieria materiałowa III-V sprzętu do podnoszenia laserowego

Ułatwia oddzielanie warstw GaAs, InP i AlGaN dla zaawansowanej integracji optoelektronicznej.

• Produkcja cienkich płytek IC i czujników

Wytwarza cienkie warstwy funkcjonalne dla czujników ciśnienia, akcelerometrów lub fotodiod, gdzie objętość jest wąskim gardłem wydajności.

• Elastyczna i przezroczysta elektronika

Przygotowuje ultracienkie podłoża odpowiednie dla elastycznych wyświetlaczy, obwodów do noszenia i przezroczystych inteligentnych okien.

W każdym z tych obszarów sprzęt do podnoszenia laserowego półprzewodników odgrywa kluczową rolę w umożliwianiu miniaturyzacji, ponownego wykorzystania materiałów i upraszczaniu procesów.

Często zadawane pytania (FAQ) sprzętu do podnoszenia laserowego

P1: Jaka jest minimalna grubość, jaką mogę osiągnąć za pomocą sprzętu do podnoszenia laserowego półprzewodników?
A1: Zazwyczaj między 10–30 mikronów w zależności od materiału. Proces jest w stanie uzyskać cieńsze wyniki przy zmodyfikowanych ustawieniach.

P2: Czy można tego użyć do cięcia wielu płytek z tego samego wlewka?
A2: Tak. Wielu klientów używa techniki podnoszenia laserowego do wykonywania seryjnych ekstrakcji wielu cienkich warstw z jednego dużego wlewka.

P3: Jakie funkcje bezpieczeństwa są zawarte w przypadku pracy lasera dużej mocy?
A3: Obudowy klasy 1, systemy blokujące, osłony wiązki i automatyczne wyłączanie są standardem.

P4: Jak ten system wypada w porównaniu do pił diamentowych pod względem kosztów?
A4: Chociaż początkowe wydatki kapitałowe mogą być wyższe, podnoszenie laserowe radykalnie redukuje koszty materiałów eksploatacyjnych, uszkodzenia podłoża i etapy po przetworzeniu — obniżając całkowity koszt posiadania (TCO) w dłuższej perspektywie.

P5: Czy proces jest skalowalny do wlewków 6-calowych lub 8-calowych?
A5: Absolutnie. Platforma obsługuje podłoża do 12 cali z równomiernym rozkładem wiązki i dużymi stołami ruchu.
