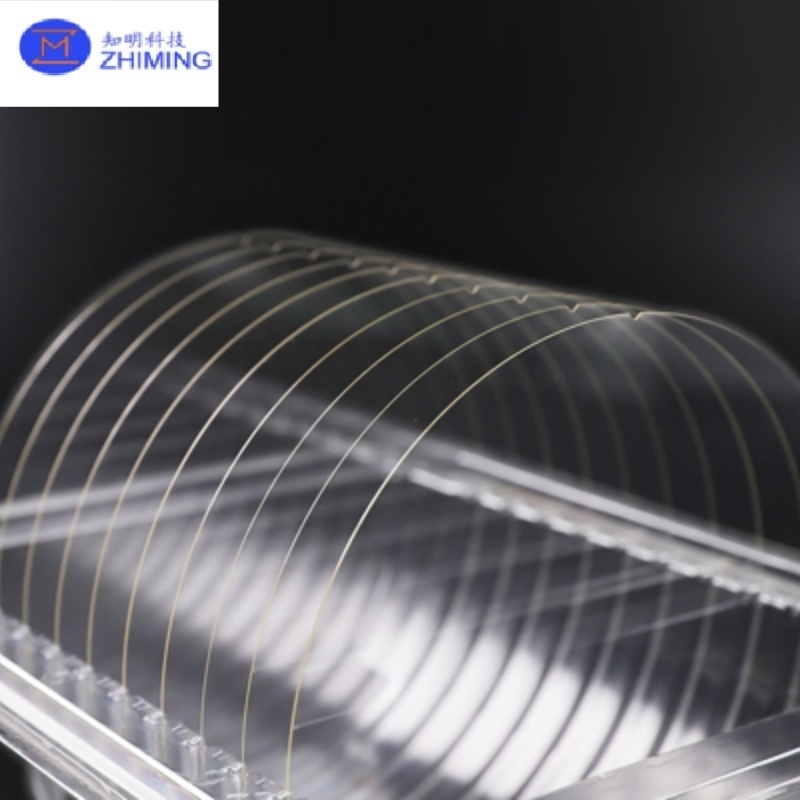

Płynne płytki kwarcowe Wysoka czystość stabilności termicznej i jasność optyczna dla zaawansowanych zastosowań

Przegląd produktów płytek kwarcowych stopionych

W przeciwieństwie do szkła borosilicatowego, roztopiony krzemionka nie ma dodatków, dlatego istnieje w czystej postaci, SiO2.Zespolony krzemionka ma wyższą przepuszczalność w zakresie podczerwieni i ultrafioletu w porównaniu z zwykłym szkłemZespolony krzemionka jest wytwarzany przez stopienie i ponowne ugruntowanie ultraczystego SiO2.Natomiast syntetyczna krzemionka stopiona jest wytwarzana z bogatych w krzem prekursorów chemicznych, takich jak SiCl4, które są gazowane, a następnie utleniane w atmosferze H2 + O2.Powstały w tym przypadku pył SiO2 jest stopiony do krzemionu na podłożu.

Główne cechy i korzyści płytek z kwarcu

• Bardzo wysoka czystość (≥ 99,99% SiO2)
  Idealny do procesów wrażliwych na zanieczyszczenia w półprzewodnikach i fotonikach.

• Szeroki zakres temperatur
  Odporność na temperaturę temperatury > 1100 °C bez deformacji.

• Wyjątkowa przepuszczalność UV i IR
  Oferuje doskonałą przejrzystość optyczną od ultrafioletu głębokiego (DUV) do bliskiej podczerwieni (NIR).

• Niska ekspansja termiczna
  Zapewnia stabilność wymiarową w cyklu termicznym, zmniejszając naprężenie komponentów.

• Bezczynność chemiczna
  Odporny na większość kwasów, zasad i rozpuszczalników; idealny w trudnych warunkach procesowych.

• Kontrola jakości powierzchni
  Dostępne w ultragładkich, dwustronnie wypolerowanych formatach do zastosowań optycznych i MEMS.

Proces produkcji

Płynne płytki kwarcowe wytwarzane są w następujących etapach:

1. Wybór surowca:Wybierane i oczyszczane są wysokiej czystości piasek lub kryształy kwarcowe.

2. Stopienie i stopienie:Granulaty kwarcu rozpuszczają się w piecach elektrycznych w temperaturze ~2000 °C w kontrolowanej atmosferze w celu usunięcia bąbelków i zanieczyszczeń.

3. Wyroby z tworzyw sztucznych:Stopiony materiał jest chłodzony w stałe ingoty lub bloki.

4. Płytkowanie płytek:Precyzyjne piły drutowe rozcinają utwardzony, stopiony kwarc na płyta.

5. Wyroby z włókien:Powierzchnie płytki są mielone, wypielcowane i polerowane, aby osiągnąć dokładną grubość i płaskość.

6. Czyszczenie i inspekcja:Końcowe płytki są czyszczone ultradźwiękowo w czystych pomieszczeniach klasy 100/1000 i sprawdzane pod kątem wad.

Wnioski

Wykorzystywane są w wielu gałęziach przemysłu wymagających przejrzystości optycznej, trwałości termicznej i odporności chemicznej:

Pozostałe urządzenia

• Płytki nośne w procesach wysokotemperaturowych

• Maski dyfuzyjne i maski do implantacji jonów

• Placówki do grafowania, osadzania i inspekcji

Fotonika i optyka

• Substraty do powłok optycznych

• Okna laserowe i rozdzielacze wiązki

• Precyzyjne elementy optyczne UV i IR

Laboratorium i badania

• Nośniki próbek do instrumentów analitycznych

• Platformy do analizy mikrofluidów i chemicznych

• Substraty reakcji wysokotemperaturowych

LED i energia słoneczna

• Płytki piecowe do produkcji chipów LED

• Substraty w zakresie badań i rozwoju ogniw fotowoltaicznych

Dostępne specyfikacje

Zalety techniczne

• Szklana strukturaeliminuje dwustrumienie występujące w kwarcu krystalicznym

• Brak osi kryształowejidealne dla zachowania izotropowego w zastosowaniach optycznych

• Nieporowaty, gładka powierzchniadla poprawy czystości i przyczepności powłoki

• Wyposażenie do tworzyw sztucznych

• Wyroby o niskiej zawartości OHdostępne w celu zwiększenia trwałości UV

Często zadawane pytania (FAQ)

P1: Jaka jest różnica pomiędzy roztopionym kwarcem a roztopionym krzemionką?
Obie odnoszą się do amorficznego SiO2, ale "roztopiony krzemionka" często oznacza syntetycznie produkowane szkło o wysokiej czystości, podczas gdy "roztopiony kwarc" pochodzi z naturalnego kwarcu.Ich właściwości są prawie identyczne w większości zastosowań..

P2: Czy płytki kwarcowe mogą być stosowane w środowiskach o wysokiej próżni?
Tak, roztopiony kwarc ma niezwykle niskie wydzielanie gazów i wysoką stabilność termiczną, co czyni go idealnym do zastosowań w systemach próżniowych i przestrzeni kosmicznej.

P3: Czy te płytki są odpowiednie do zastosowań laserowych UV?
Absolutnie. Spuściony kwarc wykazuje doskonałą przepuszczalność w zakresie głębokiego promieniowania UV (do ~ 185 nm), co czyni go odpowiednim dla optyki laserowej DUV i podłoża fotomaski.

P4: Czy oferujecie dostosowanie?
Tak, produkujemy płytki według wymagań klienta, w tym średnicy, grubości, wykończenia powierzchni i wzórów cięcia laserowego.
